冲击钻施工工艺及步骤

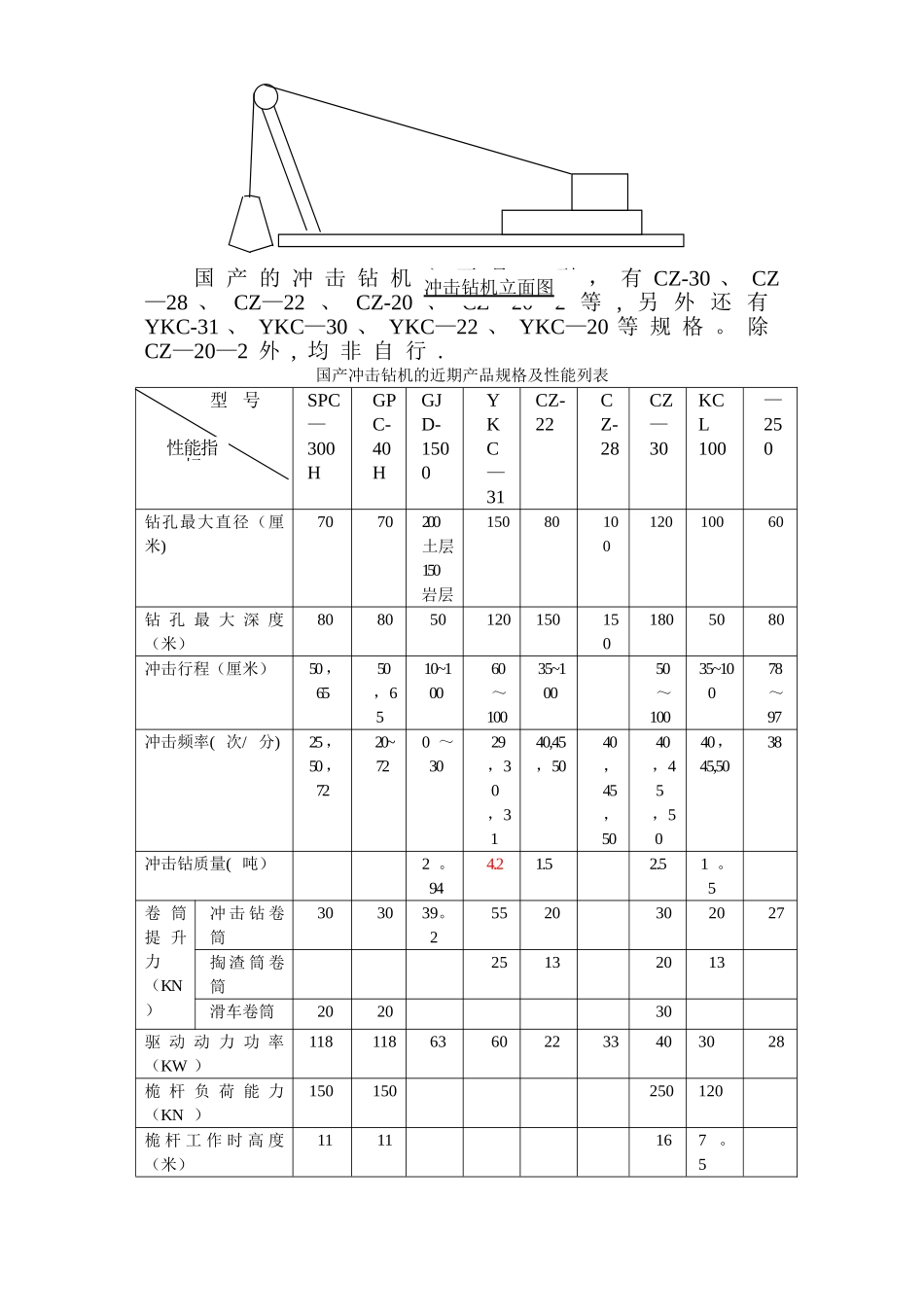

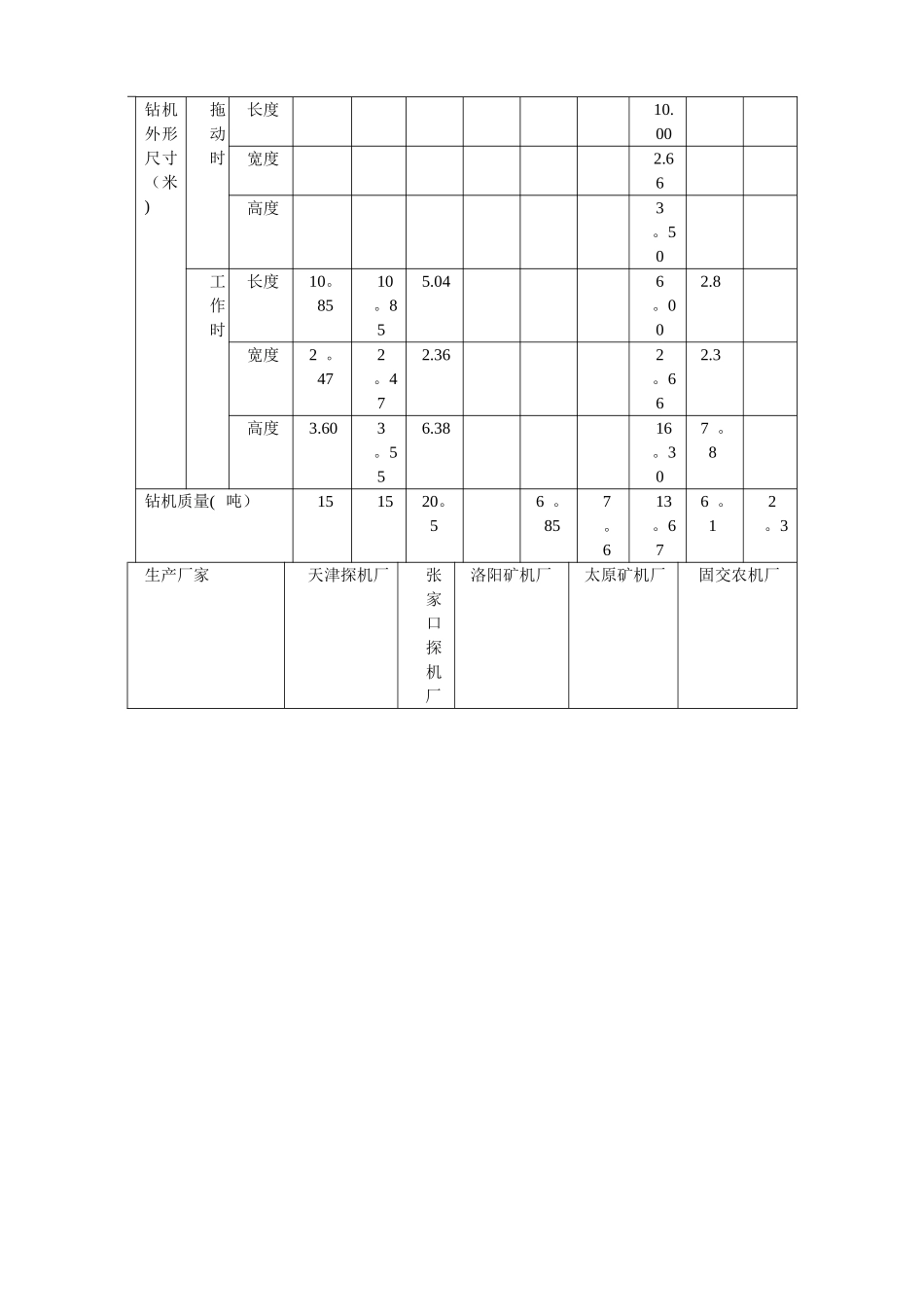

冲击钻施工工艺及步骤一、 概要1、分类：(1）实心锥：由冲击装置（底盘、支架及钢绳等)、卷扬机和冲击锥组成。上下往返冲击，将土石劈裂、劈碎，通过泥浆将钻渣悬浮排出.(2）空心锥:主要区别是钻头为空心。2、适用范围：3、优缺点优点：适用地层和土质广，可以说是无坚不摧.但在钻普通土时进度较慢，空心锥比实心锥进度快，在遇到坚硬层时宜使用实心锥。二、准备工作进度参考表土层类别普通土坚硬土砂砾土砂夹卵石较软岩石坚石台班进度7~92～61~20。5～1。50.7～1.30.3～0.6冲击钻机分类:1. 冲击式钻机,配备有钻架及起吊、冲击全套设备。如图：类型适用土层孔深(m)孔径（cm）说明实心锥粘 性 土 、 砂 类 土 、 砾石、卵石、漂石、较软岩石5080~200泥浆悬浮钻渣及护壁空心锥粘 性 土 、 砂 类 土 、 砾石、松散卵石5060~150泥浆悬浮钻渣及护壁钻锥支架钢丝绳卷扬机底盘冲击钻机正平面图国 产 的 冲 击 钻 机 主 要 是 CZ 型 ， 有 CZ-30 、 CZ—28 、 CZ—22 、 CZ-20 、 CZ—20—2 等 , 另 外 还 有YKC-31 、 YKC—30 、 YKC—22 、 YKC—20 等 规 格 。 除CZ—20—2 外 , 均 非 自 行 .国产冲击钻机的近期产品规格及性能列表型 号SPC—300HGPC-40HGJD-1500YKC—31CZ-22CZ-28CZ—30KCL100—250钻孔最大直径（厘米)7070200土层150岩层1508010012010060钻 孔 最 大 深 度（米）8080501201501501805080冲击行程（厘米）50，6550，6510~10060～10035~10050～10035~10078～97冲击频率( 次/ 分)25，50，7220~720 ～3029，30，3140,45，5040，45，5040，45，5040，45,5038冲击钻质量( 吨）2 。944.21.52.51 。5卷 筒提 升力（KN）冲 击 钻 卷筒303039。25520302027掏 渣 筒 卷筒25132013滑车卷筒202030驱 动 动 力 功 率（KW ）11811863602233403028桅 杆 负 荷 能 力（KN ）150150250120桅 杆 工 作 时 高 度（米）1111167 。5冲击钻机立面图性能指标钻机外形尺寸（米)拖动时长度10.00宽度2.66高度3。50工作时长度10。8510。855.046。002.8宽度2 。472。472.362。662.3高度3.603。556.3816。307 。8钻机质量( 吨）151520。56 。857。613。676 。12。3生产厂家天津探机厂张家口探机厂洛阳矿机厂太原矿机厂固交农机厂详细介绍：1、冲锥由锥身、刃脚和转向装置三部分组成。如下图。钻身提供冲锥所必须的重力和冲击动能;刃脚位于冲锥的底部，...
