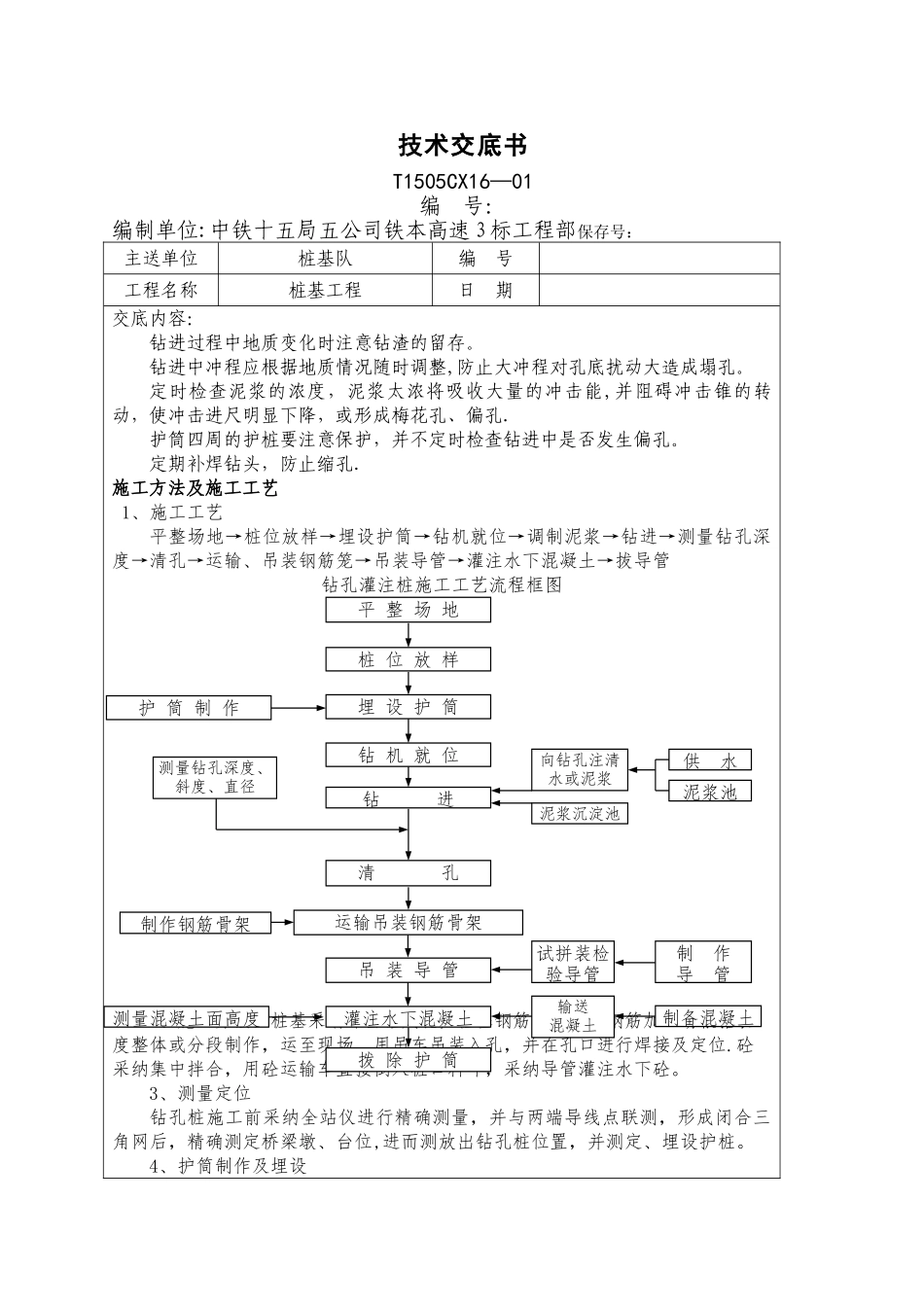

技术交底书T1505CX16—01编 号：编制单位:中铁十五局五公司铁本高速 3 标工程部保存号：主送单位桩基队编 号工程名称桩基工程日 期交底内容：钻进过程中地质变化时注意钻渣的留存。钻进中冲程应根据地质情况随时调整,防止大冲程对孔底扰动大造成塌孔。定时检查泥浆的浓度，泥浆太浓将吸收大量的冲击能,并阻碍冲击锥的转动，使冲击进尺明显下降，或形成梅花孔、偏孔.护筒四周的护桩要注意保护，并不定时检查钻进中是否发生偏孔。定期补焊钻头，防止缩孔.施工方法及施工工艺1、施工工艺平整场地→桩位放样→埋设护筒→钻机就位→调制泥浆→钻进→测量钻孔深度→清孔→运输、吊装钢筋笼→吊装导管→灌注水下混凝土→拔导管钻孔灌注桩施工工艺流程框图2、施工方法：桩基采纳冲击钻成孔；桩基钢筋笼骨架在钢筋加工场根据长度整体或分段制作，运至现场，用吊车吊装入孔，并在孔口进行焊接及定位.砼采纳集中拌合，用砼运输车直接倒入桩口料斗，采纳导管灌注水下砼。3、测量定位钻孔桩施工前采纳全站仪进行精确测量，并与两端导线点联测，形成闭合三角网后，精确测定桥梁墩、台位,进而测放出钻孔桩位置，并测定、埋设护桩。4、护筒制作及埋设平 整 场 地测量钻孔深度、斜度、直径桩 位 放 样埋 设 护 筒钻 机 就 位钻 进清 孔吊 装 导 管灌注水下混凝土拨 除 护 筒护 筒 制 作泥浆沉淀池向钻孔注清水或泥浆供 水泥浆池测量混凝土面高度制作钢筋骨架运输吊装钢筋骨架试拼装检验导管制 作导 管输送混凝土制备混凝土护筒采纳钢板卷制，其内径应大于桩径至少 200㎜，壁厚应能使护筒保持圆筒状且不变形。护筒在埋设定位时，护筒中心与桩心的平面位置偏差应不大于 50㎜，护筒在竖直方向的倾斜度应不大于 1％；护筒采纳挖埋法，其周围用粘土分层对称回填夯实,护筒节间焊接严密，防止漏浆。护筒埋好后，检查护筒埋设平面位置及垂直度。护筒顶宜高于地面 0。3m 或水面 1。0~2。0m,护筒的埋置深度在旱地或筑岛处宜为 2～4m，在水中或特别情况下应根据设计要求或桩位的水位、地质情况经计算确定，符合公路桥涵施工技术法律规范（JTG/T F50-2025）要求。埋设护筒时注意对桩位的保护，中间留置 50cm 核心土，以便对埋设好的护筒和钻机就位时进行检查。5、开挖泥浆沉淀池泥浆采纳性能指标符合法律规范要求的优质粘土制备。为保证泥浆的供应质量，施工时在基础旁适宜位置开挖一个泥浆沉淀池,以便进行泥浆沉淀，清除沉碴，循环利...
