冲孔灌注桩施工技术交底

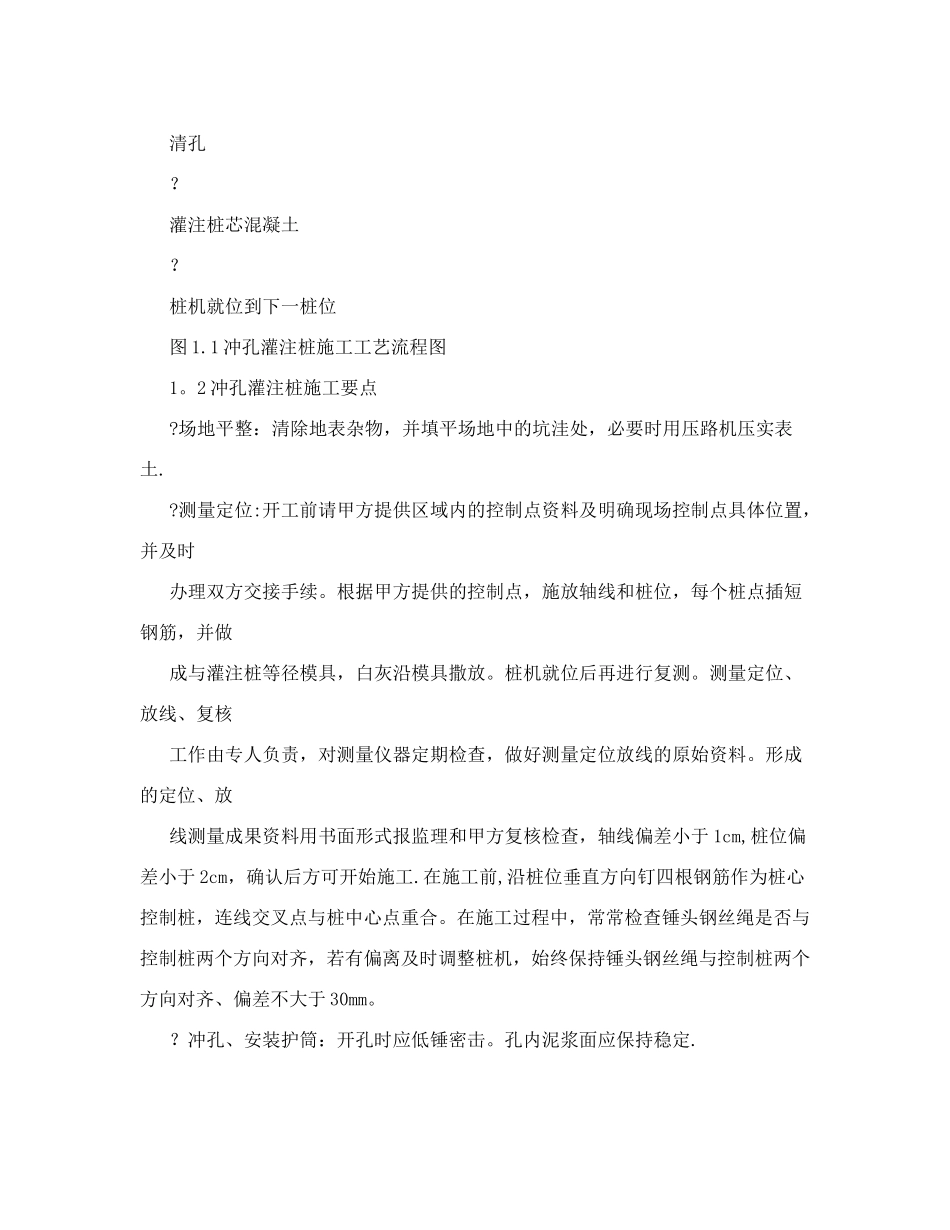

冲孔灌注桩施工技术交底冲孔灌注桩施工技术交底 1.1 冲孔灌注桩施工流程 场地平整 ？ 测量定位 桩机进场安置 ？?—-—-—--——-----— 桩机就位 ？ 锤头对位 经纬仪校正与跟踪监控 —-——-— ?？ 冲孔 ？ 安装护筒 ? 冲孔、垂直度核对 ? 取渣定样品 ? 验孔 ? 清孔 ？ 吊装钢筋笼、隐蔽验收 ? 清孔 ？ 灌注桩芯混凝土 ？桩机就位到下一桩位 图 1.1 冲孔灌注桩施工工艺流程图 1。2 冲孔灌注桩施工要点 ?场地平整：清除地表杂物，并填平场地中的坑洼处，必要时用压路机压实表土. ?测量定位:开工前请甲方提供区域内的控制点资料及明确现场控制点具体位置，并及时办理双方交接手续。根据甲方提供的控制点，施放轴线和桩位，每个桩点插短钢筋，并做成与灌注桩等径模具，白灰沿模具撒放。桩机就位后再进行复测。测量定位、放线、复核工作由专人负责，对测量仪器定期检查，做好测量定位放线的原始资料。形成的定位、放线测量成果资料用书面形式报监理和甲方复核检查，轴线偏差小于 1cm,桩位偏差小于 2cm，确认后方可开始施工.在施工前,沿桩位垂直方向钉四根钢筋作为桩心控制桩，连线交叉点与桩中心点重合。在施工过程中，常常检查锤头钢丝绳是否与控制桩两个方向对齐，若有偏离及时调整桩机，始终保持锤头钢丝绳与控制桩两个方向对齐、偏差不大于 30mm。 ？冲孔、安装护筒：开孔时应低锤密击。孔内泥浆面应保持稳定. 护筒埋设应符合下列规定:A 护筒埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于 50?；B 护筒可用 4,8？厚钢板制作，其内径应大于锤头 200？，上部宜开设 2 个溢浆孔；C 护筒的埋设深度:在黏性土中不宜小于 1.0m;砂土中不宜小于1.5m.护筒下端外侧应采纳黏土填实；其高度尚应满足孔内泥浆面高度的要求；D在冲孔过程中常常用井径仪检查井径；E 受水位涨落影响，护筒应加高加深，必要时应打入透水层。 ？确定持力层、验孔：冲孔到持力层面，应请地勘单位、设计单位、建设单位、监理单位等部门的技术人员验收，确定符合要求后，继续冲孔并进入持力层一倍桩径以上。终孔时，泥浆相对密度为 1。15,1。20，含砂率不大于 8％，泥浆黏度不大于 28S. ?验收、焊接、吊装钢筋笼:全长钢筋笼制作好，应请监理人员验收钢筋笼制作质量，合格后方可吊装；箍筋与主筋点焊，每节钢筋笼垫块 2 组、每组 4 块，焊接时应对好上下钢筋位置，保持钢筋笼上下轴线一致，进行单面电弧搭接焊（焊缝...
