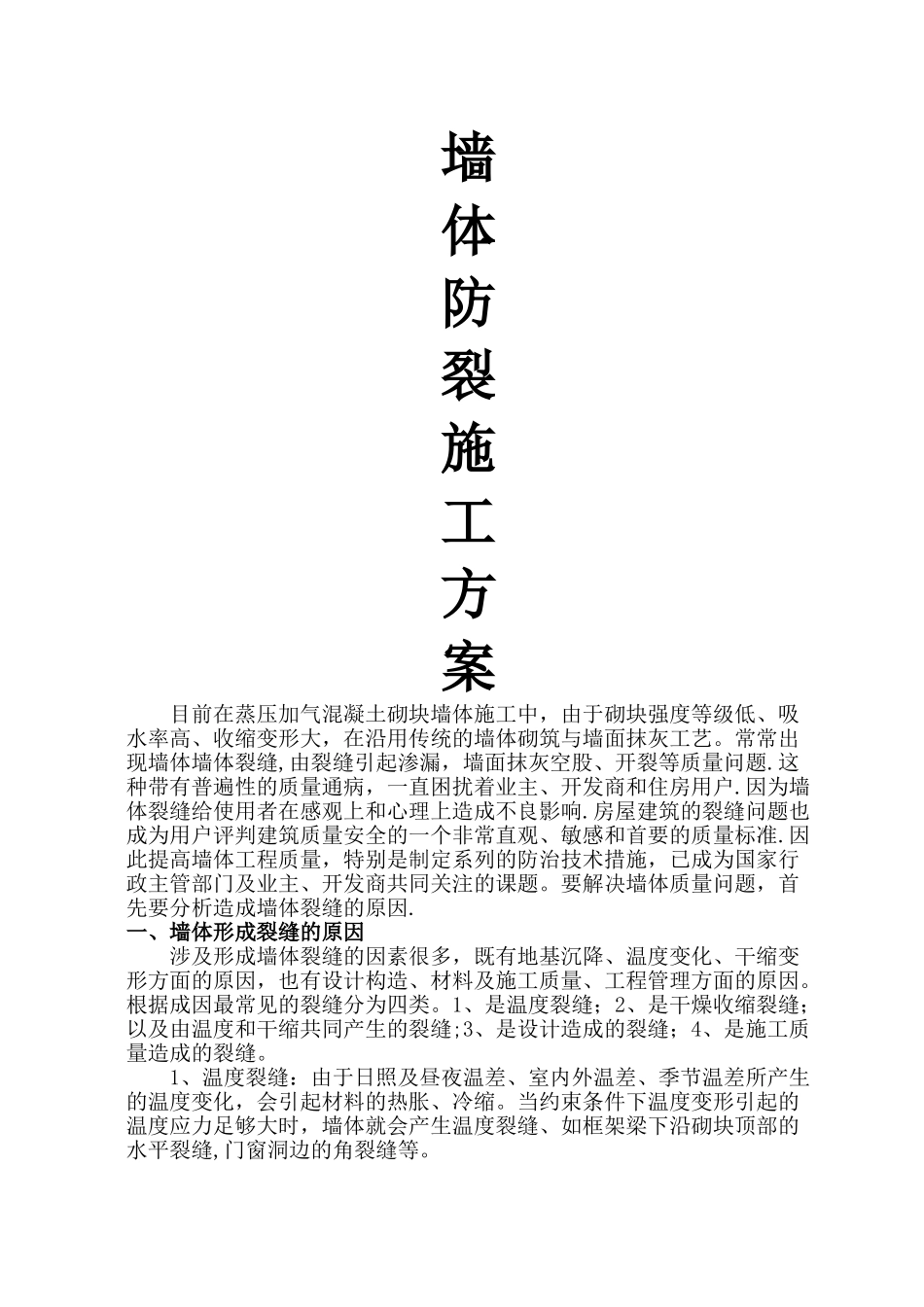

墙体防裂施工方案目前在蒸压加气混凝土砌块墙体施工中，由于砌块强度等级低、吸水率高、收缩变形大，在沿用传统的墙体砌筑与墙面抹灰工艺
常常出现墙体墙体裂缝,由裂缝引起渗漏，墙面抹灰空股、开裂等质量问题
这种带有普遍性的质量通病，一直困扰着业主、开发商和住房用户
因为墙体裂缝给使用者在感观上和心理上造成不良影响
房屋建筑的裂缝问题也成为用户评判建筑质量安全的一个非常直观、敏感和首要的质量标准
因此提高墙体工程质量，特别是制定系列的防治技术措施，已成为国家行政主管部门及业主、开发商共同关注的课题
要解决墙体质量问题，首先要分析造成墙体裂缝的原因
一、墙体形成裂缝的原因涉及形成墙体裂缝的因素很多，既有地基沉降、温度变化、干缩变形方面的原因，也有设计构造、材料及施工质量、工程管理方面的原因
根据成因最常见的裂缝分为四类
1、是温度裂缝；2、是干燥收缩裂缝；以及由温度和干缩共同产生的裂缝;3、是设计造成的裂缝；4、是施工质量造成的裂缝
1、温度裂缝：由于日照及昼夜温差、室内外温差、季节温差所产生的温度变化，会引起材料的热胀、冷缩
当约束条件下温度变形引起的温度应力足够大时，墙体就会产生温度裂缝、如框架梁下沿砌块顶部的水平裂缝,门窗洞边的角裂缝等

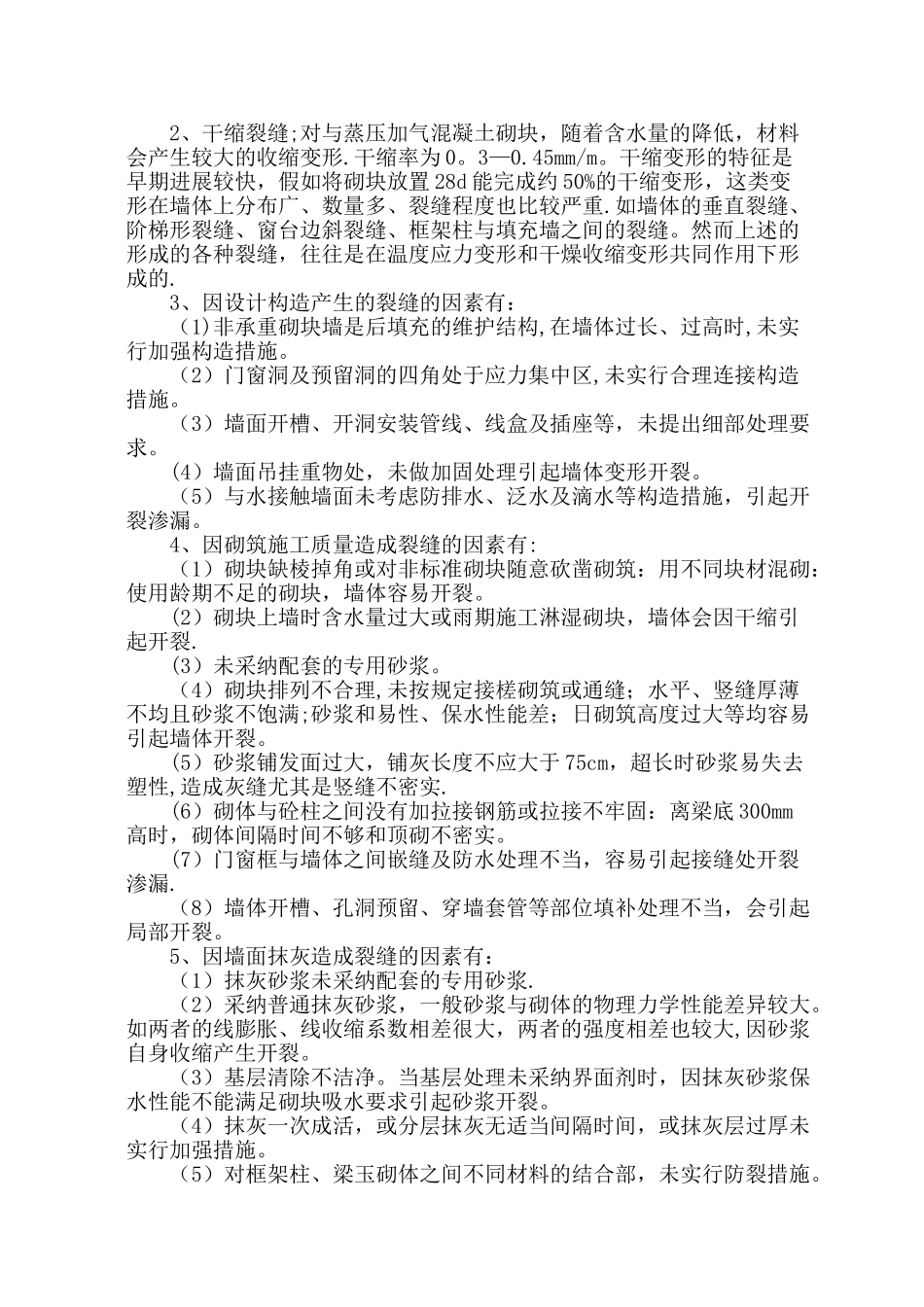

2、干缩裂缝;对与蒸压加气混凝土砌块，随着含水量的降低，材料会产生较大的收缩变形
干缩率为 0
45mm/m
干缩变形的特征是早期进展较快，假如将砌块放置 28d 能完成约 50%的干缩变形，这类变形在墙体上分布广、数量多、裂缝程度也比较严重
如墙体的垂直裂缝、阶梯形裂缝、窗台边斜裂缝、框架柱与填充墙之间的裂缝
然而上述的形成的各种裂缝，往往是在温度应力变形和干燥收缩变形共同作用下形成的
3、因设计构造产生的裂缝的因素有：（1)非承重砌块墙是后填充的维护结构,在墙体过长、过高时,未实行加强构造措施
（2）门窗洞及预留洞的四角处于应力集中区
