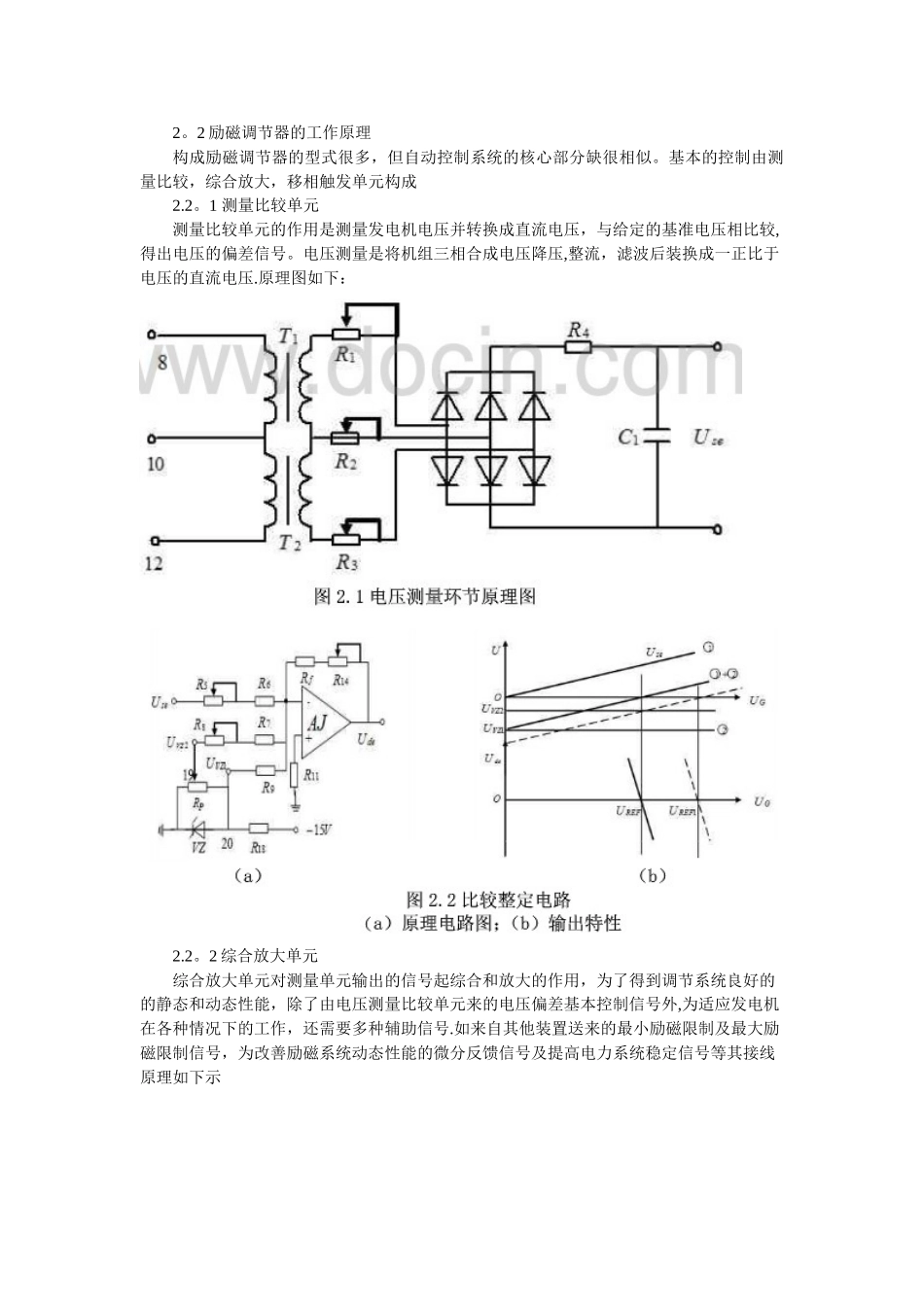

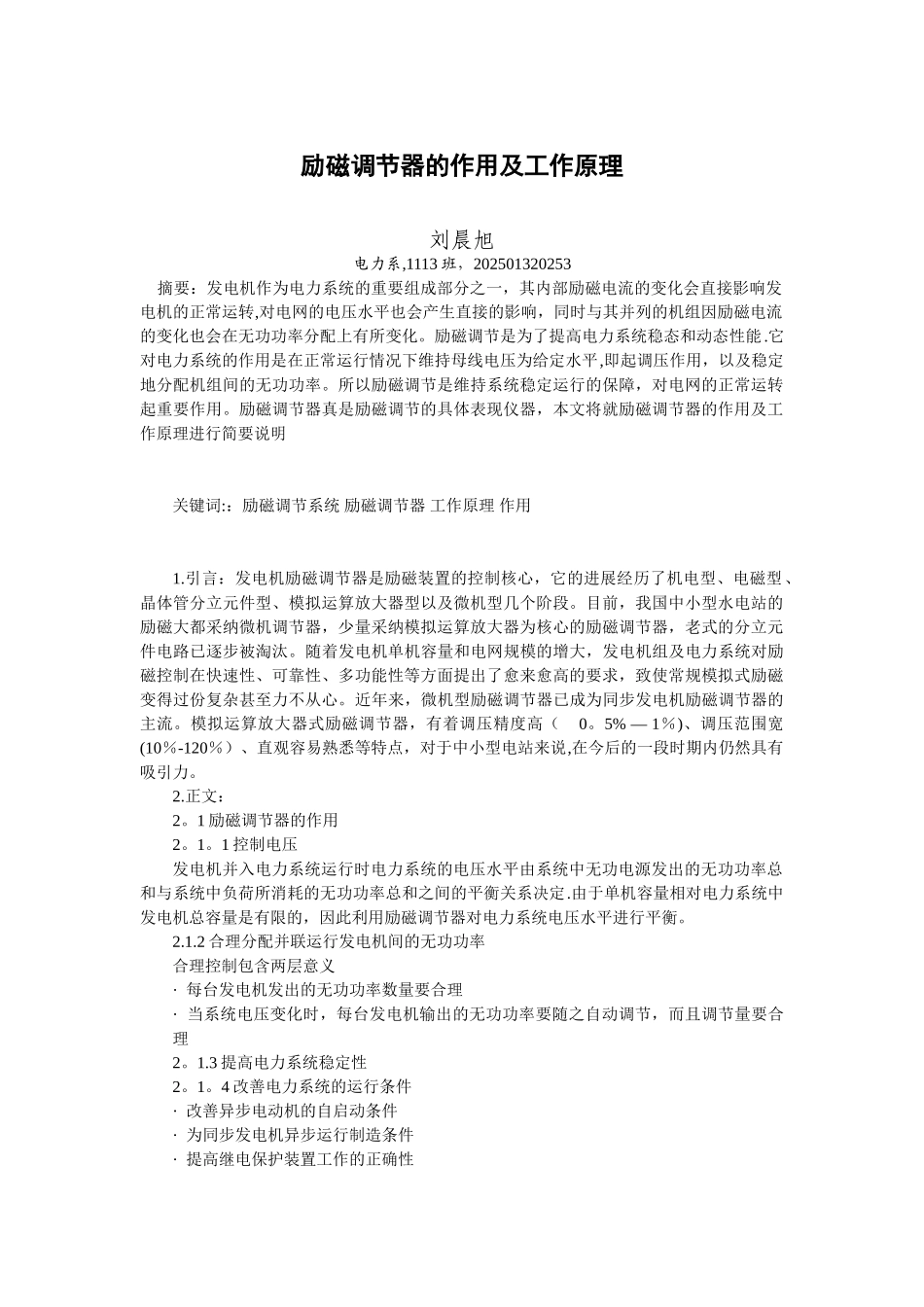

励磁调节器的作用及工作原理刘晨旭电力系,1113 班，202501320253 摘要：发电机作为电力系统的重要组成部分之一，其内部励磁电流的变化会直接影响发电机的正常运转,对电网的电压水平也会产生直接的影响，同时与其并列的机组因励磁电流的变化也会在无功功率分配上有所变化。励磁调节是为了提高电力系统稳态和动态性能.它对电力系统的作用是在正常运行情况下维持母线电压为给定水平,即起调压作用，以及稳定地分配机组间的无功功率。所以励磁调节是维持系统稳定运行的保障，对电网的正常运转起重要作用。励磁调节器真是励磁调节的具体表现仪器，本文将就励磁调节器的作用及工作原理进行简要说明关键词:：励磁调节系统 励磁调节器 工作原理 作用 1.引言：发电机励磁调节器是励磁装置的控制核心，它的进展经历了机电型、电磁型、晶体管分立元件型、模拟运算放大器型以及微机型几个阶段。目前，我国中小型水电站的励磁大都采纳微机调节器，少量采纳模拟运算放大器为核心的励磁调节器，老式的分立元件电路已逐步被淘汰。随着发电机单机容量和电网规模的增大，发电机组及电力系统对励磁控制在快速性、可靠性、多功能性等方面提出了愈来愈高的要求，致使常规模拟式励磁变得过份复杂甚至力不从心。近年来，微机型励磁调节器已成为同步发电机励磁调节器的主流。模拟运算放大器式励磁调节器，有着调压精度高（ 0。5% — 1％)、调压范围宽(10％-120％）、直观容易熟悉等特点，对于中小型电站来说,在今后的一段时期内仍然具有吸引力。2.正文：2。1 励磁调节器的作用2。1。1 控制电压发电机并入电力系统运行时电力系统的电压水平由系统中无功电源发出的无功功率总和与系统中负荷所消耗的无功功率总和之间的平衡关系决定.由于单机容量相对电力系统中发电机总容量是有限的，因此利用励磁调节器对电力系统电压水平进行平衡。2.1.2 合理分配并联运行发电机间的无功功率合理控制包含两层意义· 每台发电机发出的无功功率数量要合理· 当系统电压变化时，每台发电机输出的无功功率要随之自动调节，而且调节量要合理2。1.3 提高电力系统稳定性2。1。4 改善电力系统的运行条件· 改善异步电动机的自启动条件· 为同步发电机异步运行制造条件· 提高继电保护装置工作的正确性2。2 励磁调节器的工作原理构成励磁调节器的型式很多，但自动控制系统的核心部分缺很相似。基本的控制由测量比较，综合放大，移相触发单元构成2.2。1 测量比较单元测量比较单元...
