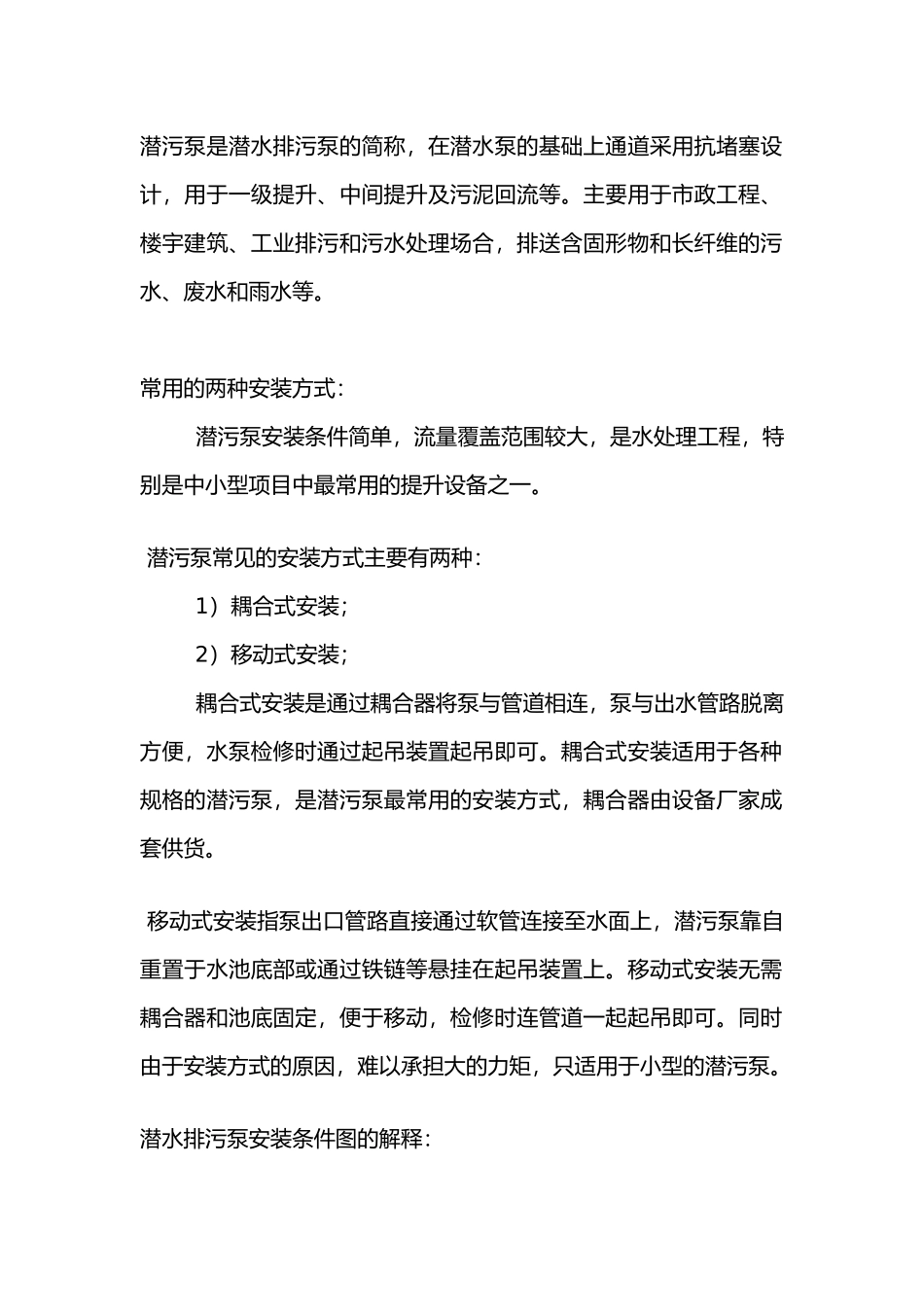

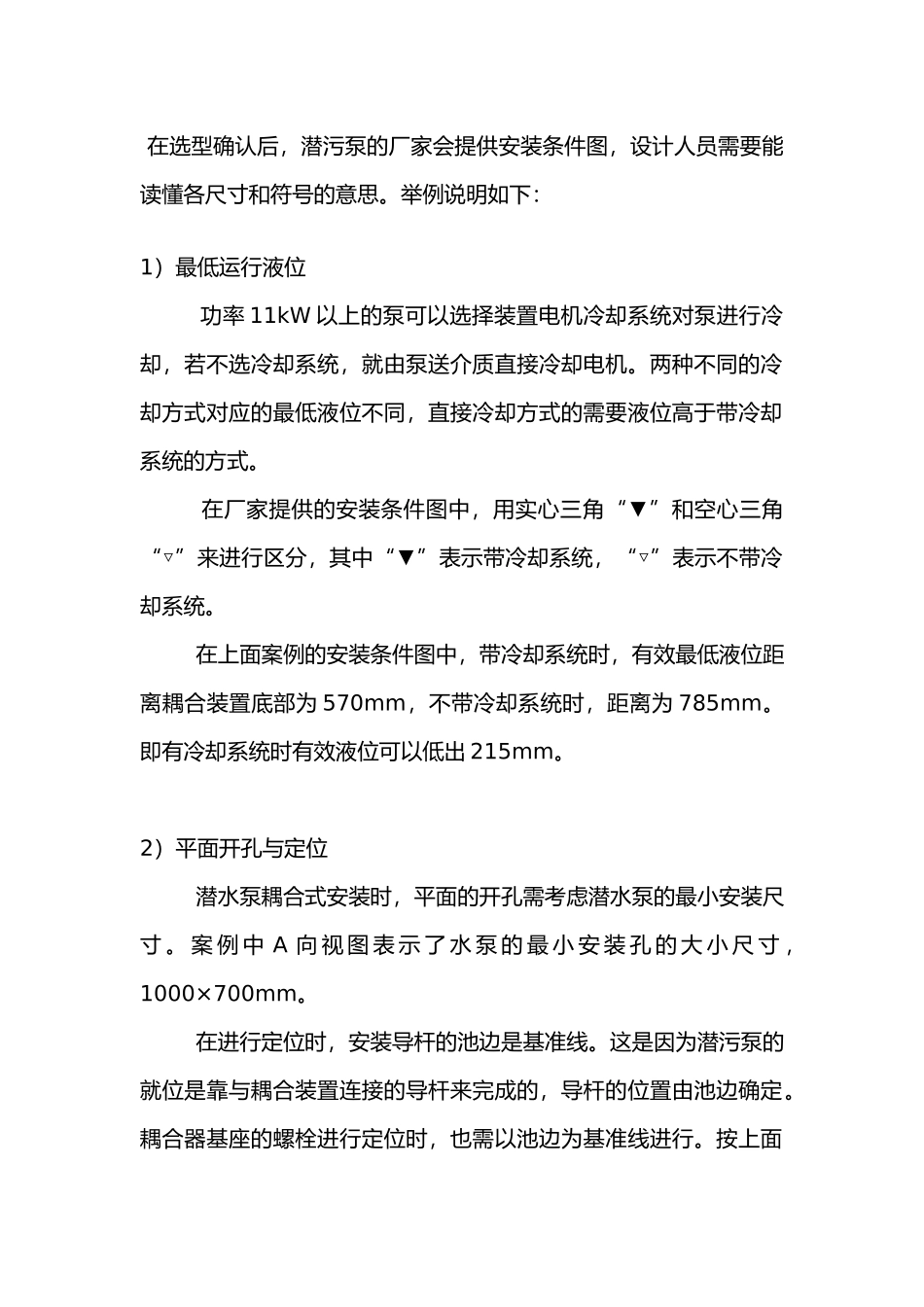

潜污泵是潜水排污泵的简称，在潜水泵的基础上通道采用抗堵塞设计，用于一级提升、中间提升及污泥回流等。主要用于市政工程、楼宇建筑、工业排污和污水处理场合，排送含固形物和长纤维的污水、废水和雨水等。常用的两种安装方式： 潜污泵安装条件简单，流量覆盖范围较大，是水处理工程，特别是中小型项目中最常用的提升设备之一。 潜污泵常见的安装方式主要有两种： 1）耦合式安装； 2）移动式安装； 耦合式安装是通过耦合器将泵与管道相连，泵与出水管路脱离方便，水泵检修时通过起吊装置起吊即可。耦合式安装适用于各种规格的潜污泵，是潜污泵最常用的安装方式，耦合器由设备厂家成套供货。 移动式安装指泵出口管路直接通过软管连接至水面上，潜污泵靠自重置于水池底部或通过铁链等悬挂在起吊装置上。移动式安装无需耦合器和池底固定，便于移动，检修时连管道一起起吊即可。同时由于安装方式的原因，难以承担大的力矩，只适用于小型的潜污泵。 潜水排污泵安装条件图的解释： 在选型确认后，潜污泵的厂家会提供安装条件图，设计人员需要能读懂各尺寸和符号的意思。举例说明如下： 1）最低运行液位 功率 11kW 以上的泵可以选择装置电机冷却系统对泵进行冷却，若不选冷却系统，就由泵送介质直接冷却电机。两种不同的冷却方式对应的最低液位不同，直接冷却方式的需要液位高于带冷却系统的方式。 在厂家提供的安装条件图中，用实心三角“▼”和空心三角“▽”来进行区分，其中“▼”表示带冷却系统，“▽”表示不带冷却系统。 在上面案例的安装条件图中，带冷却系统时，有效最低液位距离耦合装置底部为 570mm，不带冷却系统时，距离为 785mm。即有冷却系统时有效液位可以低出 215mm。2）平面开孔与定位 潜水泵耦合式安装时，平面的开孔需考虑潜水泵的最小安装尺寸 。 案 例 中 A 向 视 图 表 示 了 水 泵 的 最 小 安 装 孔 的 大 小 尺 寸 ，1000×700mm。 在进行定位时，安装导杆的池边是基准线。这是因为潜污泵的就位是靠与耦合装置连接的导杆来完成的，导杆的位置由池边确定。耦合器基座的螺栓进行定位时，也需以池边为基准线进行。按上面案例，应先确定距离池边 253mm 的螺栓孔位置，再通过螺栓孔的间距 350mm 来确定另外两个螺栓孔的位置。 最终在图纸中体现的最重要的尺寸为：顶部平面开孔的位置与大小，以及底部的预埋地脚螺丝的位置与规格(一般采用预留孔进行后浇混凝土的设计)。 顶部的导...
