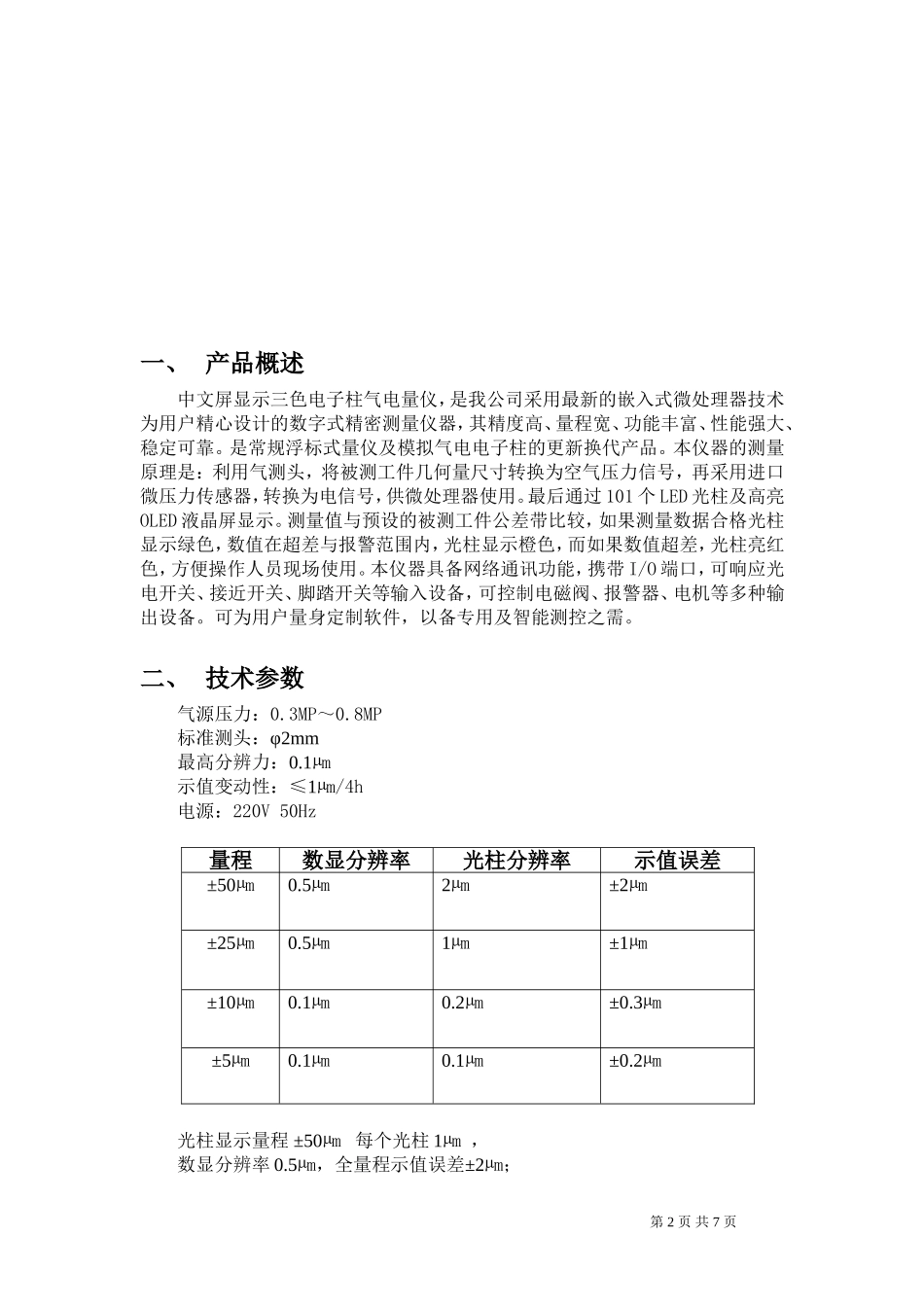

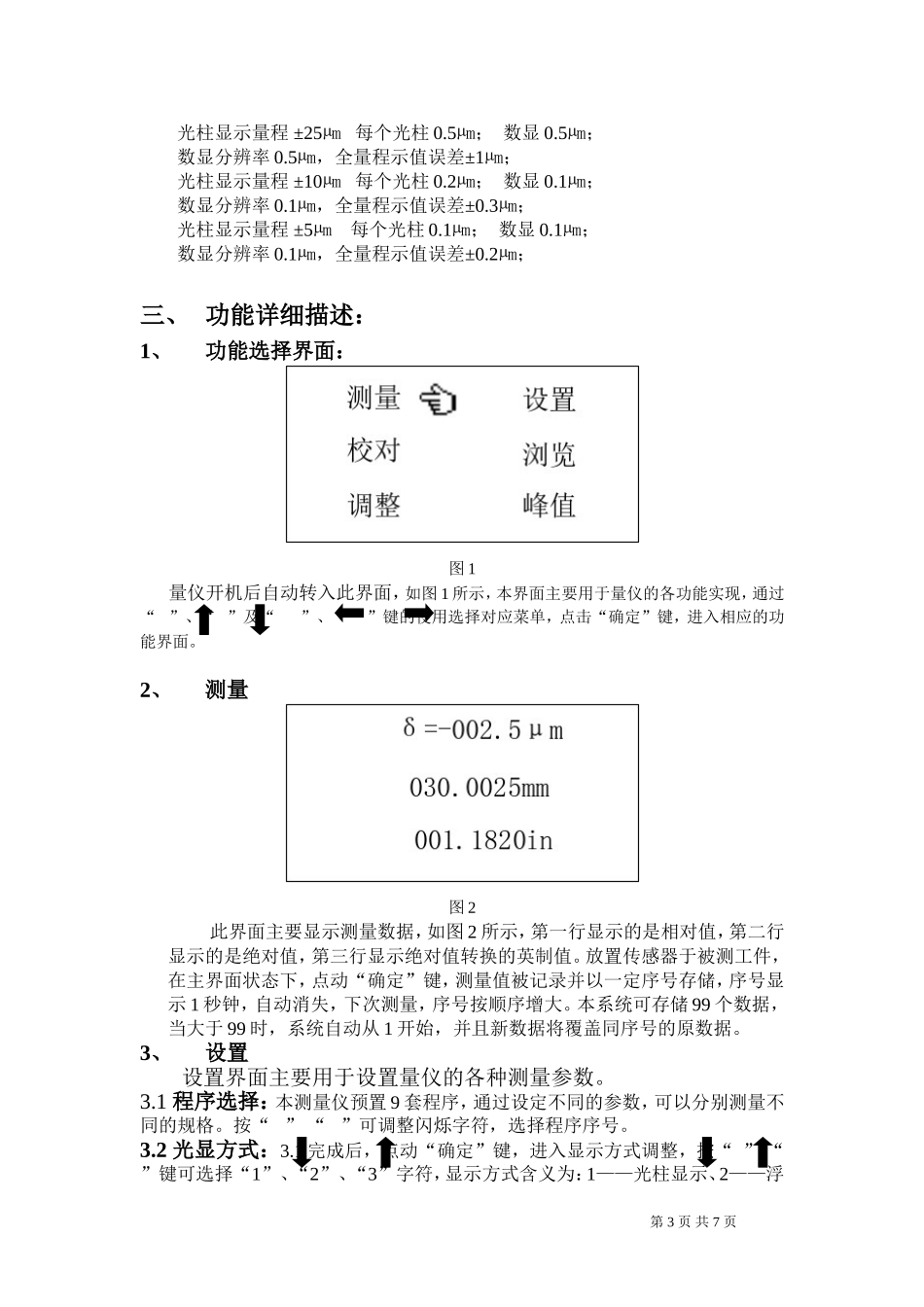

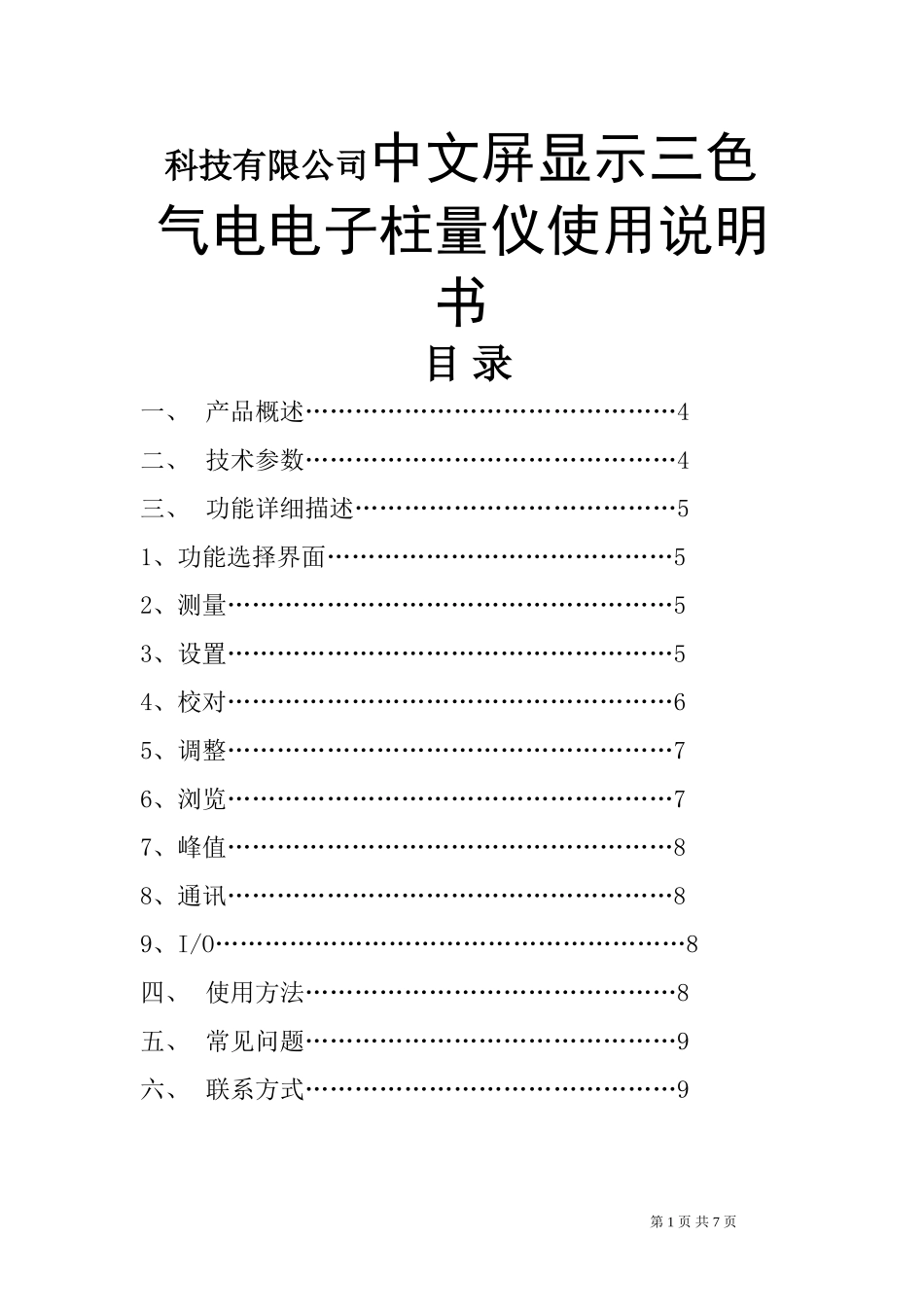

科技有限公司中文屏显示三色气电电子柱量仪使用说明书 目 录一、 产品概述………………………………………4二、 技术参数………………………………………4三、 功能详细描述…………………………………51、功能选择界面……………………………………52、测量………………………………………………53、设置………………………………………………54、校对………………………………………………65、调整………………………………………………76、浏览………………………………………………77、峰值………………………………………………88、通讯………………………………………………89、I/O…………………………………………………8四、 使用方法………………………………………8五、 常见问题………………………………………9六、 联系方式………………………………………9第 1 页 共 7 页 一、 产品概述中文屏显示三色电子柱气电量仪，是我公司采用最新的嵌入式微处理器技术为用户精心设计的数字式精密测量仪器，其精度高、量程宽、功能丰富、性能强大、稳定可靠。是常规浮标式量仪及模拟气电电子柱的更新换代产品。本仪器的测量原理是：利用气测头，将被测工件几何量尺寸转换为空气压力信号，再采用进口微压力传感器，转换为电信号，供微处理器使用。最后通过 101 个 LED 光柱及高亮OLED 液晶屏显示。测量值与预设的被测工件公差带比较，如果测量数据合格光柱显示绿色，数值在超差与报警范围内，光柱显示橙色，而如果数值超差，光柱亮红色，方便操作人员现场使用。本仪器具备网络通讯功能，携带 I/O 端口，可响应光电开关、接近开关、脚踏开关等输入设备，可控制电磁阀、报警器、电机等多种输出设备。可为用户量身定制软件，以备专用及智能测控之需。二、 技术参数气源压力：0.3MP～0.8MP标准测头：φ2mm最高分辨力：0.1µm示值变动性：≤1µm/4h电源：220V 50Hz量程数显分辨率光柱分辨率示值误差±50µm0.5µm2µm±2µm±25µm0.5µm1µm±1µm±10µm0.1µm0.2µm±0.3µm±5µm0.1µm0.1µm±0.2µm光柱显示量程 ±50µm 每个光柱 1µm ，数显分辨率 0.5µm，全量程示值误差±2µm；第 2 页 共 7 页 光柱显示量程 ±25µm 每个光柱 0.5µm； 数显 0.5µm；数显分辨率 0.5µm，全量程示值误差±1µm；光柱显示量程 ±10µm 每个光柱 0.2µm； 数显 0.1µm；数显分辨率 0.1µm，全量程示值误差...
