单片机的数字电压分析研究 电子信息工程

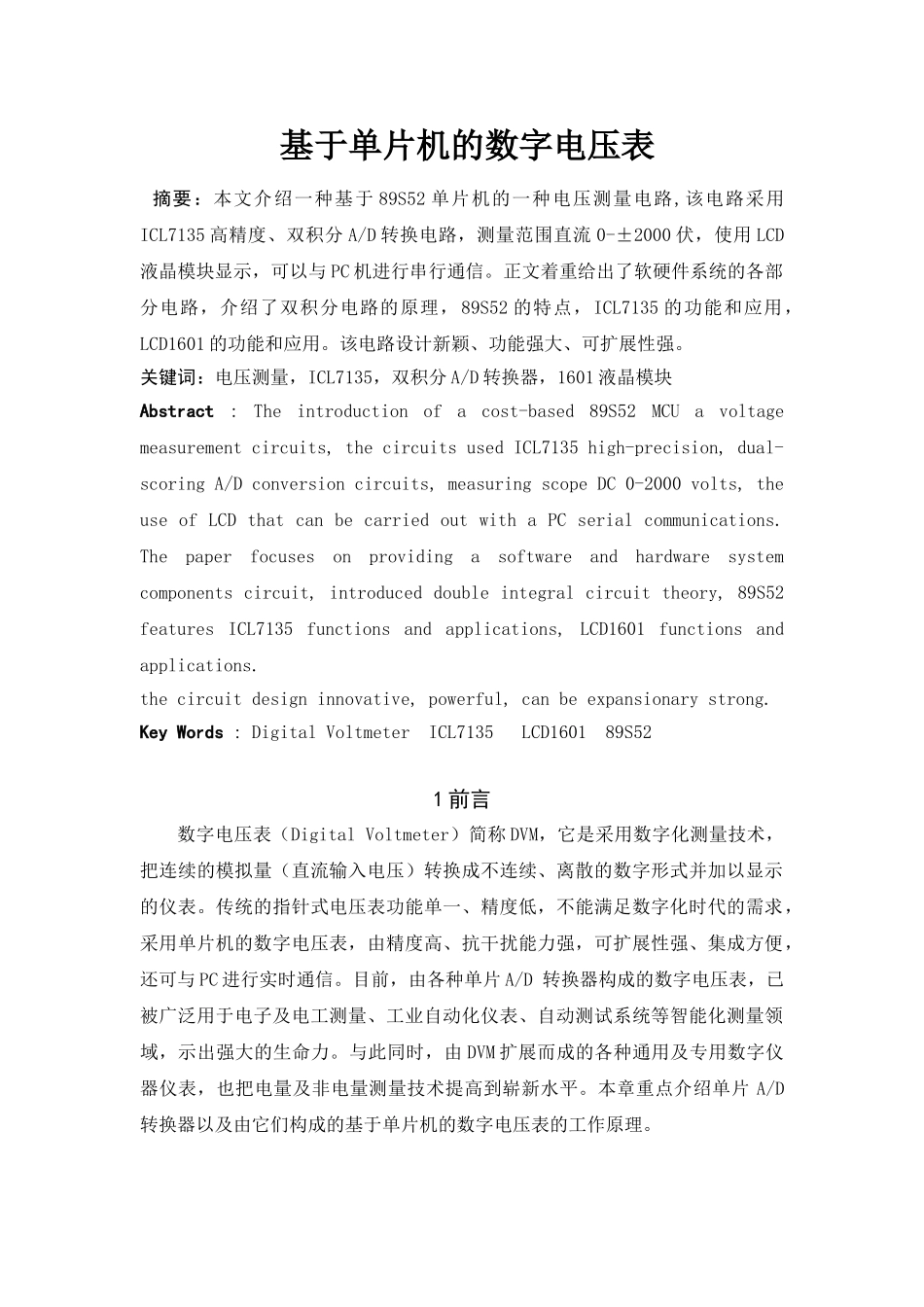

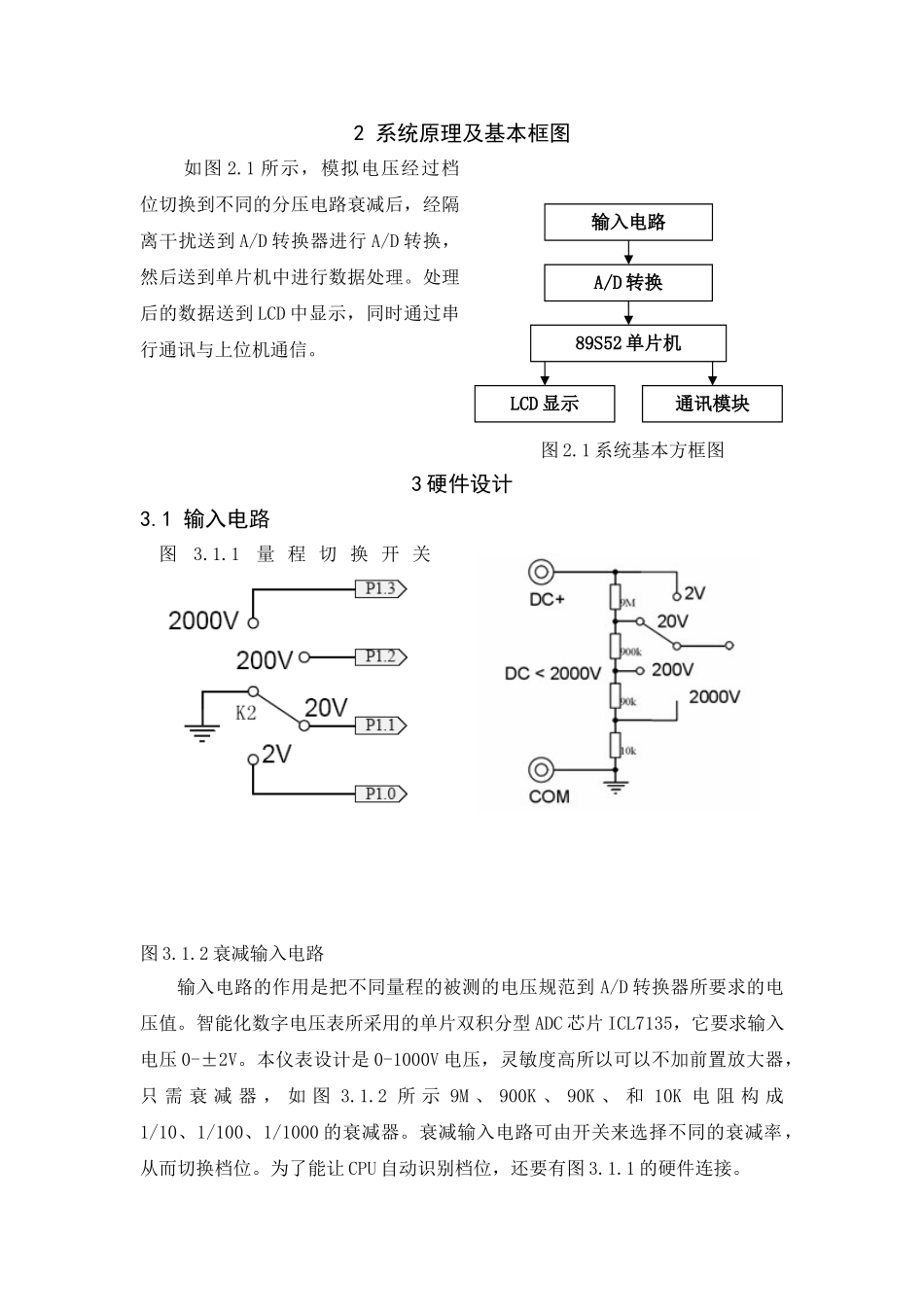

基于单片机的数字电压表 摘要：本文介绍一种基于 89S52 单片机的一种电压测量电路,该电路采用ICL7135 高精度、双积分 A/D 转换电路，测量范围直流 0-±2000 伏，使用 LCD液晶模块显示，可以与 PC 机进行串行通信。正文着重给出了软硬件系统的各部分电路，介绍了双积分电路的原理， 89S52 的特点，ICL7135 的功能和应用，LCD1601 的功能和应用。该电路设计新颖、功能强大、可扩展性强。关键词：电压测量，ICL7135，双积分 A/D 转换器，1601 液晶模块Abstract : The introduction of a cost-based 89S52 MCU a voltage measurement circuits, the circuits used ICL7135 high-precision, dual-scoring A/D conversion circuits, measuring scope DC 0-2000 volts, the use of LCD that can be carried out with a PC serial communications. The paper focuses on providing a software and hardware system components circuit, introduced double integral circuit theory, 89S52 features ICL7135 functions and applications, LCD1601 functions and applications. the circuit design innovative, powerful, can be expansionary strong.Key Words : Digital Voltmeter ICL7135 LCD1601 89S521 前言数字电压表（Digital Voltmeter）简称 DVM，它是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。传统的指针式电压表功能单一、精度低，不能满足数字化时代的需求，采用单片机的数字电压表，由精度高、抗干扰能力强，可扩展性强、集成方便，还可与 PC 进行实时通信。目前，由各种单片 A/D 转换器构成的数字电压表，已被广泛用于电子及电工测量、工业自动化仪表、自动测试系统等智能化测量领域，示出强大的生命力。与此同时，由 DVM 扩展而成的各种通用及专用数字仪器仪表，也把电量及非电量测量技术提高到崭新水平。本章重点介绍单片 A/D 转换器以及由它们构成的基于单片机的数字电压表的工作原理。输入电路A/D 转换89S52 单片机LCD 显示通讯模块2 系统原理及基本框图如图 2.1 所示，模拟电压经过档位切换到不同的分压电路衰减后，经隔离干扰送到 A/D 转换器进行 A/D 转换，然后送到单片机中进行数据处理。处理后的数据送到 LCD 中显示，同时通过串行通讯与上...
