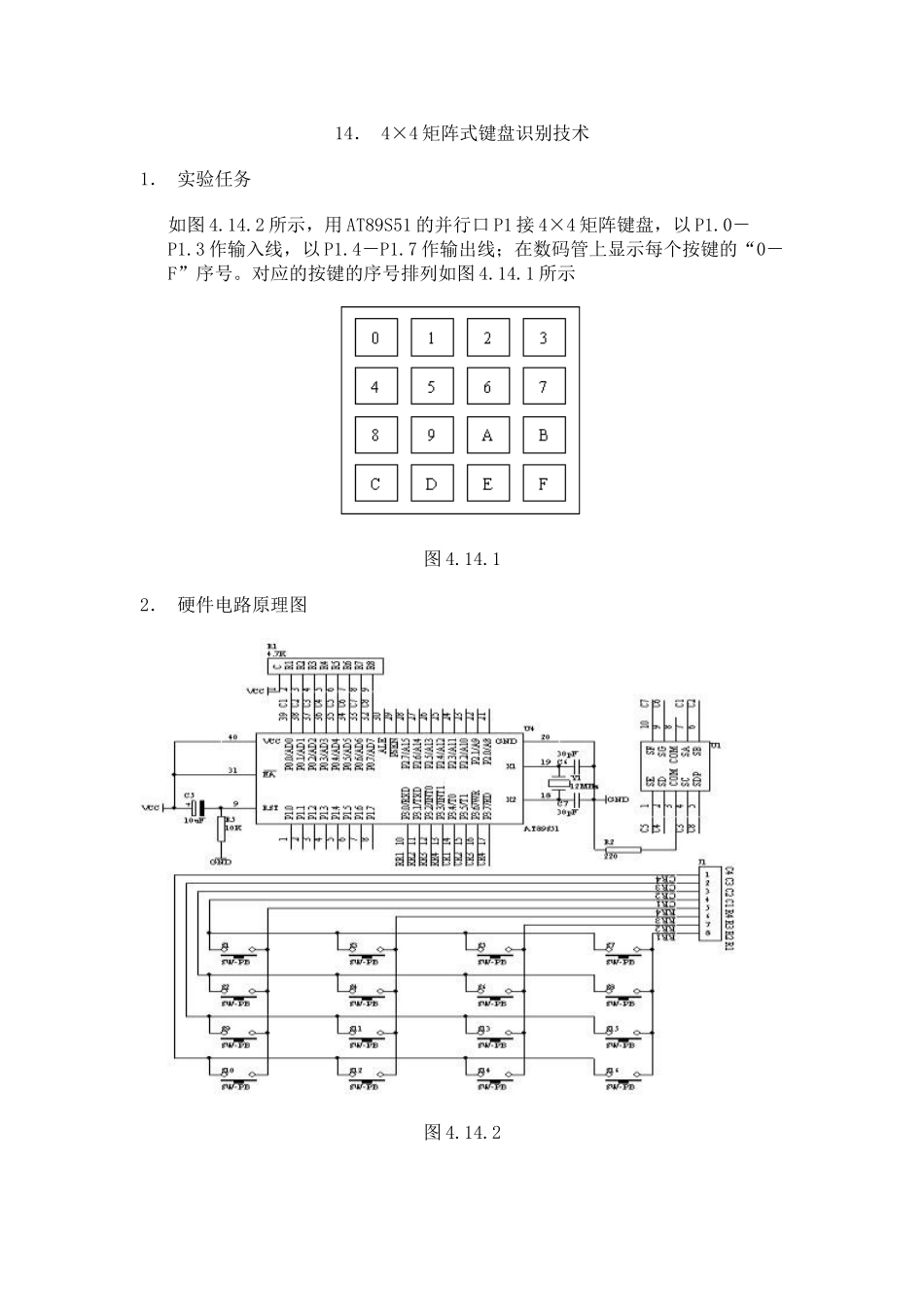

14． 4×4 矩阵式键盘识别技术 1． 实验任务 如图 4.14.2 所示，用 AT89S51 的并行口 P1 接 4×4 矩阵键盘，以 P1.0－P1.3 作输入线，以 P1.4－P1.7 作输出线；在数码管上显示每个按键的“0－F”序号。对应的按键的序号排列如图 4.14.1 所示 图 4.14.1 2． 硬件电路原理图 图 4.14.2 3． 系统板上硬件连线 （1． 把“单片机系统“区域中的 P3.0－P3.7 端口用 8 芯排线连接到“4X4 行列式键盘”区域中的 C1－C4 R1－R4 端口上； （2． 把“单片机系统”区域中的 P0.0/AD0－P0.7/AD7 端口用 8 芯排线连接到“四路静态数码显示模块”区域中的任一个 a－h 端口上；要求：P0.0/AD0 对应着 a，P0.1/AD1 对应着 b，……，P0.7/AD7 对应着 h。 4． 程序设计内容 （1． 4×4 矩阵键盘识别处理 （2． 每个按键有它的行值和列值 ，行值和列值的组合就是识别这个按键的编码。矩阵的行线和列线分别通过两并行接口和 CPU 通信。每个按键的状态同样需变成数字量“0”和“1”，开关的一端（列线）通过电阻接 VCC，而接地是通过程序输出数字“0”实现的。键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。 5． 程序框图 图 4.14.3 6． 汇编源程序KEYBUF EQU 30HORG 00HSTART: MOV KEYBUF,#2WAIT:MOV P3,#0FFHCLR P3.4MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY1LCALL DELY10MSMOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY1MOV A,P3ANL A,#0FHCJNE A,#0EH,NK1MOV KEYBUF,#0LJMP DK1NK1: CJNE A,#0DH,NK2MOV KEYBUF,#1LJMP DK1NK2: CJNE A,#0BH,NK3MOV KEYBUF,#2LJMP DK1NK3: CJNE A,#07H,NK4MOV KEYBUF,#3LJMP DK1NK4: NOPDK1:MOV A,KEYBUFMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,ADK1A: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ DK1ANOKEY1:MOV P3,#0FFHCLR P3.5MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY2LCALL DELY10MSMOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY2MOV A,P3ANL A,#0FHCJNE A,#0EH,NK5MOV KEYBUF,#4LJMP DK2NK5: CJNE A,#0DH,NK6MOV KEYBUF,#5LJMP DK2NK6: CJNE A,#0BH,NK7MOV KEYBUF,#6LJMP DK2NK7: CJNE...
