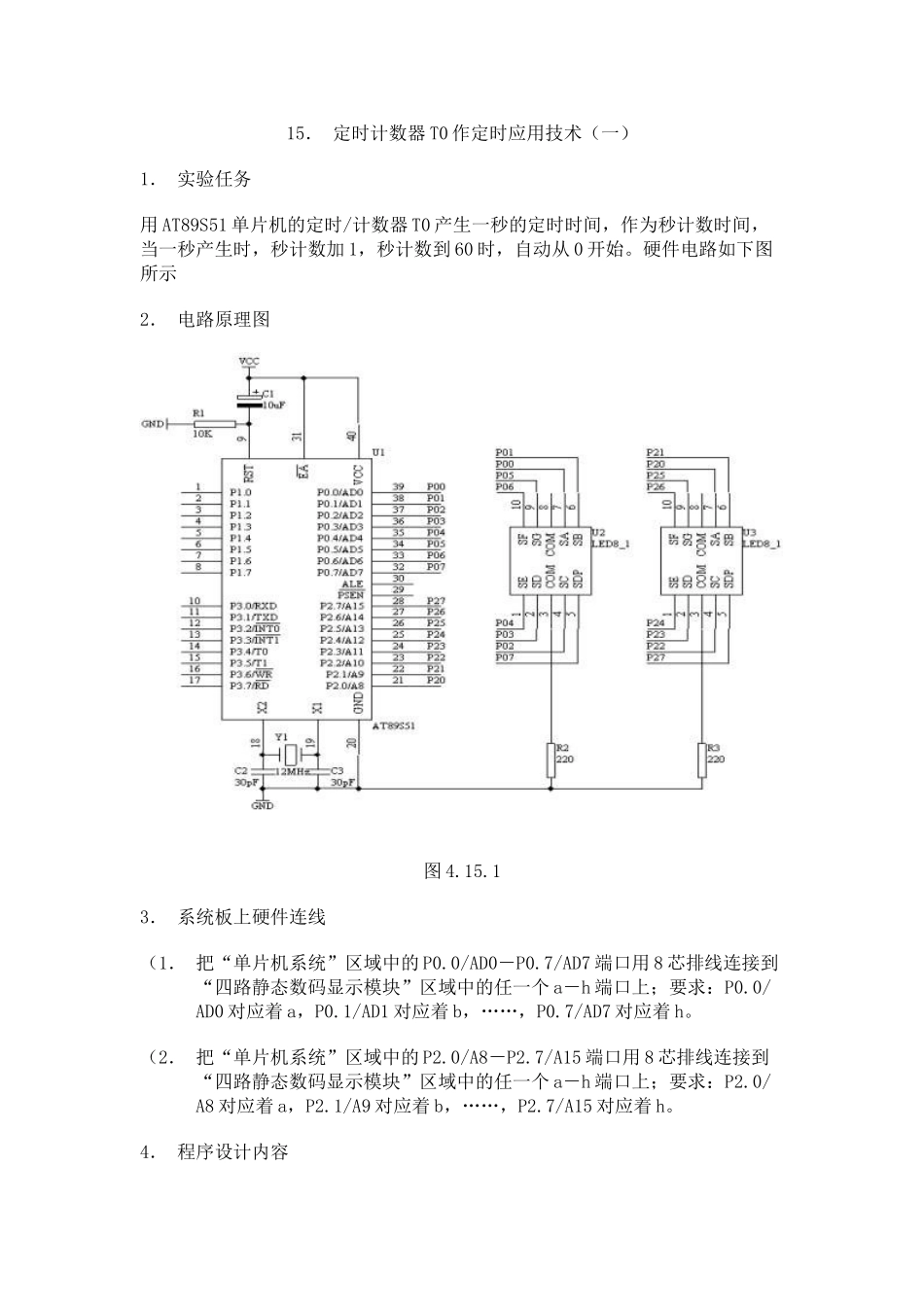

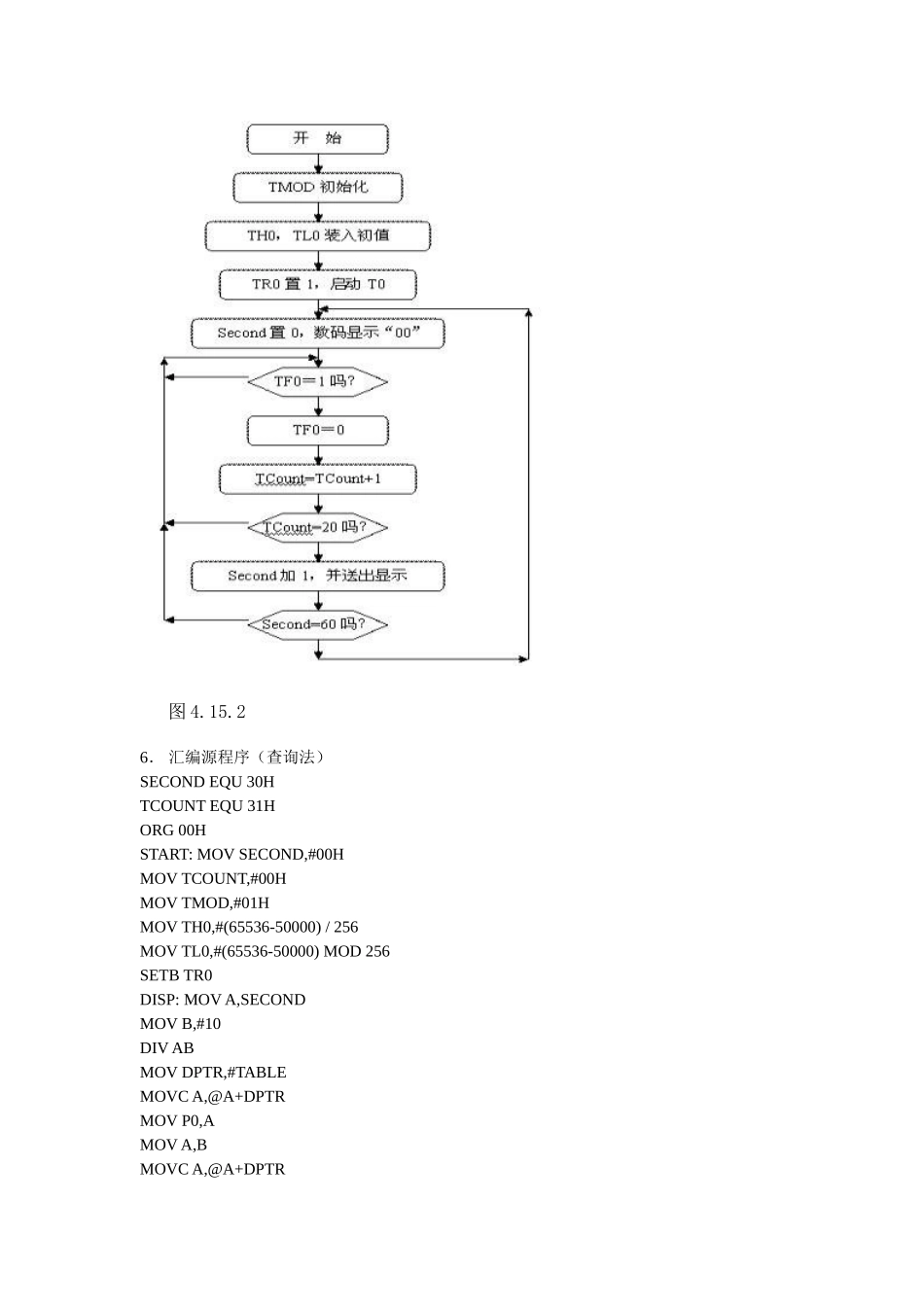

15． 定时计数器 T0 作定时应用技术（一） 1． 实验任务 用 AT89S51 单片机的定时/计数器 T0 产生一秒的定时时间，作为秒计数时间，当一秒产生时，秒计数加 1，秒计数到 60 时，自动从 0 开始。硬件电路如下图所示 2． 电路原理图 图 4.15.1 3． 系统板上硬件连线 （1． 把“单片机系统”区域中的 P0.0/AD0－P0.7/AD7 端口用 8 芯排线连接到“四路静态数码显示模块”区域中的任一个 a－h 端口上；要求：P0.0/AD0 对应着 a，P0.1/AD1 对应着 b，……，P0.7/AD7 对应着 h。 （2． 把“单片机系统”区域中的 P2.0/A8－P2.7/A15 端口用 8 芯排线连接到“四路静态数码显示模块”区域中的任一个 a－h 端口上；要求：P2.0/A8 对应着 a，P2.1/A9 对应着 b，……，P2.7/A15 对应着 h。 4． 程序设计内容 AT89S51 单片机的内部 16 位定时/计数器是一个可编程定时/计数器，它既可以工作在 13 位定时方式，也可以工作在 16 位定时方式和 8 位定时方式。只要通过设置特殊功能寄存器 TMOD，即可完成。定时/计数器何时工作也是通过软件来设定 TCON 特殊功能寄存器来完成的。 现在我们选择 16 位定时工作方式，对于 T0 来说，最大定时也只有65536us，即 65.536ms，无法达到我们所需要的 1 秒的定时，因此，我们必须通过软件来处理这个问题，假设我们取 T0 的最大定时为 50ms，即要定时 1 秒需要经过 20 次的 50ms 的定时。对于这 20 次我们就可以采用软件的方法来统计了。 因此，我们设定 TMOD＝00000001B，即 TMOD＝01H 下面我们要给 T0 定时/计数器的 TH0，TL0 装入预置初值，通过下面的公式可以计算出 TH0＝（216－50000） / 256 TL0＝（216－50000） MOD 256 当 T0 在工作的时候，我们如何得知 50ms 的定时时间已到，这回我们通过检测 TCON 特殊功能寄存器中的 TF0 标志位，如果 TF0＝1 表示定时时间已到。 5． 程序框图 图 4.15.2 6． 汇编源程序（查询法）SECOND EQU 30HTCOUNT EQU 31HORG 00HSTART: MOV SECOND,#00HMOV TCOUNT,#00HMOV TMOD,#01HMOV TH0,#(65536-50000) / 256MOV TL0,#(65536-50000) MOD 256SETB TR0DISP: MOV A,SECONDMOV B,#10DIV ABMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,AMOV A,BMOVC A,@A+DPTRMOV P2,AWAIT: JNB TF0,WAITCLR TF0MOV TH0,#(65536-50000) / 256MOV TL0,#(65536-50...
