（安徽专版）九年级物理名校摸底卷期末必备课件 新人教版-新人教版初中九年级全册物理课件

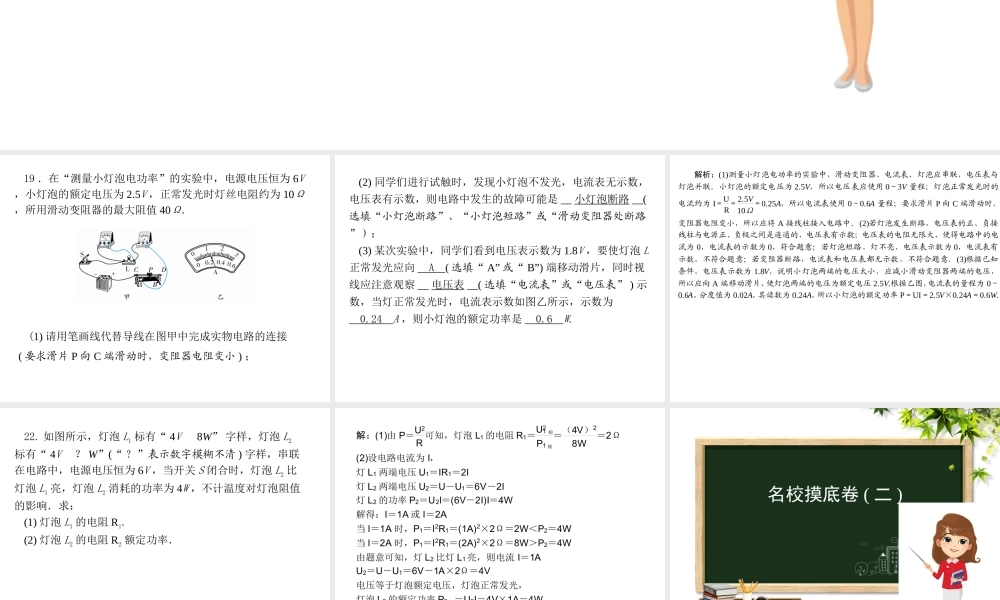

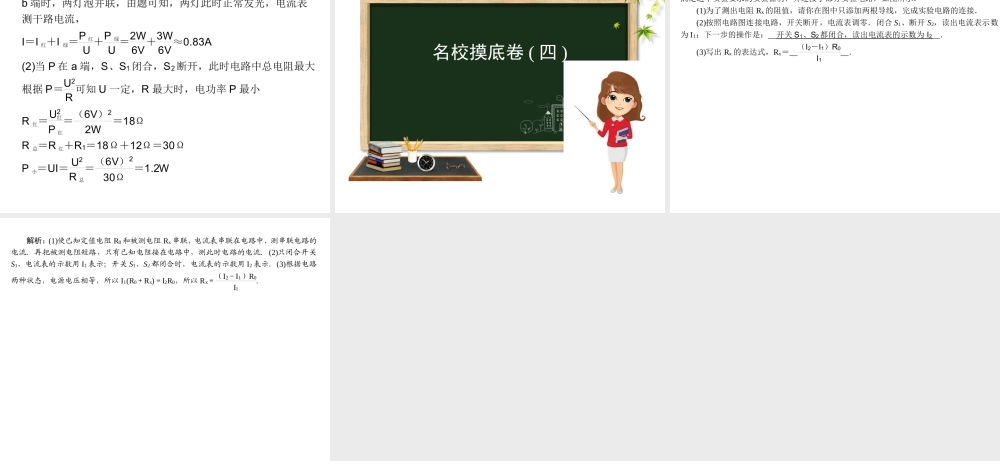

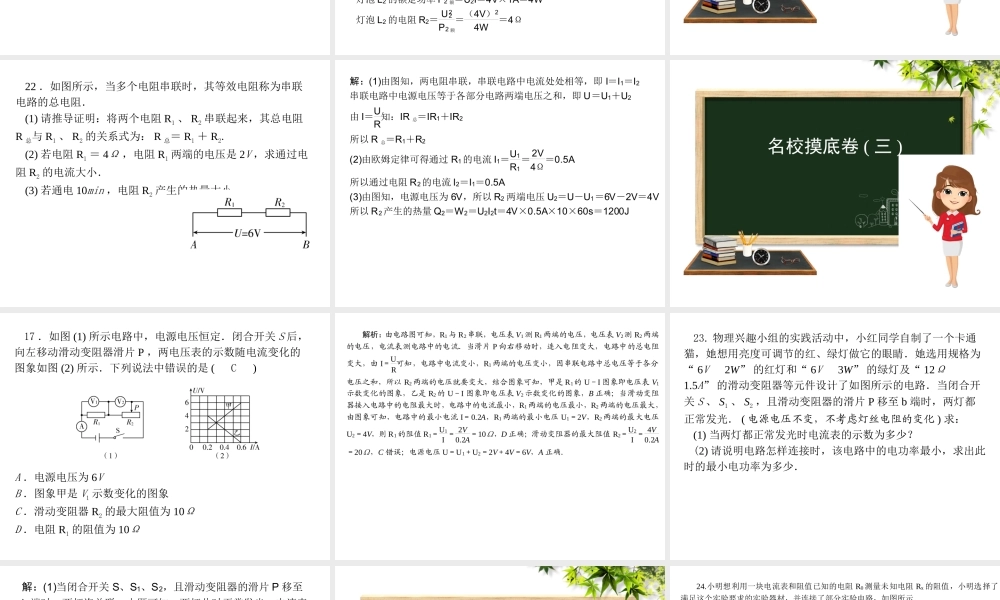

名校摸底卷 ( 一 )19 ．在“测量小灯泡电功率”的实验中，电源电压恒为 6V，小灯泡的额定电压为 2.5V ，正常发光时灯丝电阻约为 10Ω，所用滑动变阻器的最大阻值 40Ω.(1) 请用笔画线代替导线在图甲中完成实物电路的连接( 要求滑片 P 向 C 端滑动时，变阻器电阻变小 ) ；(2) 同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是 __ 小灯泡断路 __(选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路” ) ；(3) 某次实验中，同学们看到电压表示数为 1.8V ，要使灯泡 L正常发光应向 __A__( 选填“ A” 或“ B”) 端移动滑片，同时视线应注意观察 __ 电压表 __( 选填“电流表”或“电压表” ) 示数，当灯正常发光时，电流表示数如图乙所示，示数为__0.24__A ，则小灯泡的额定功率是 __0.6__W.解析：(1)测量小灯泡电功率的实验中，滑动变阻器、电流表、灯泡应串联，电压表与灯泡并联．小灯泡的额定电压为 2.5V，所以电压表应使用 0～3V 量程；灯泡正常发光时的电流约为 I＝UR＝2.5V10Ω＝0.25A，所以电流表使用 0～0.6A 量程；要求滑片 P 向 C 端滑动时，变阻器电阻变小，所以应将 A 接线柱接入电路中．(2)若灯泡发生断路，电压表的正、负接线柱与电源正、负极之间是连通的，电压表有示数；电压表的电阻无限大，使得电路中的电流为 0，电流表的示数为 0，符合题意；若灯泡短路，灯不亮，电压表示数为 0，电流表有示数，不符合题意；若变阻器断路，电流表和电压表都无示数，不符合题意．(3)根据已知条件，电压表示数为 1.8V，说明小灯泡两端的电压太小，应减小滑动变阻器两端的电压，所以应向 A 端移动滑片，使灯泡两端的电压为额定电压 2.5V.根据乙图，电流表的量程为 0～0.6A，分度值为 0.02A，其读数为 0.24A，所以小灯泡的额定功率 P＝UI＝2.5V×0.24A＝0.6W.22. 如图所示，灯泡 L1 标有“ 4V 8W” 字样，灯泡 L2标有“ 4V ？ W”(“ ？”表示数字模糊不清 ) 字样，串联在电路中，电源电压恒为 6V ，当开关 S 闭合时，灯泡 L2 比灯泡 L1 亮，灯泡 L2 消耗的功率为 4W ，不计温度对灯泡阻值的影响．求：(1) 灯泡 L1 的电阻 R1.(2) 灯泡 L2 的电阻 R2 额定功率．解：(1)由 P＝U2R 可知，灯泡 L1 的电阻 R1＝U21 额P1 额＝（4V）28W＝2Ω(2)设电路电流为 I，灯 L1 两端电压 U1＝IR1＝2I...
