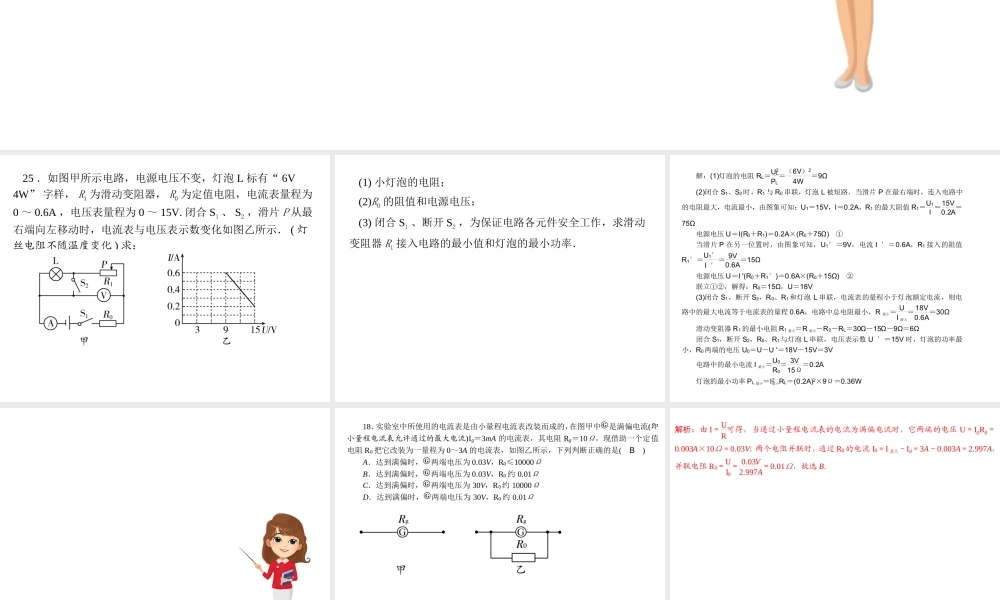

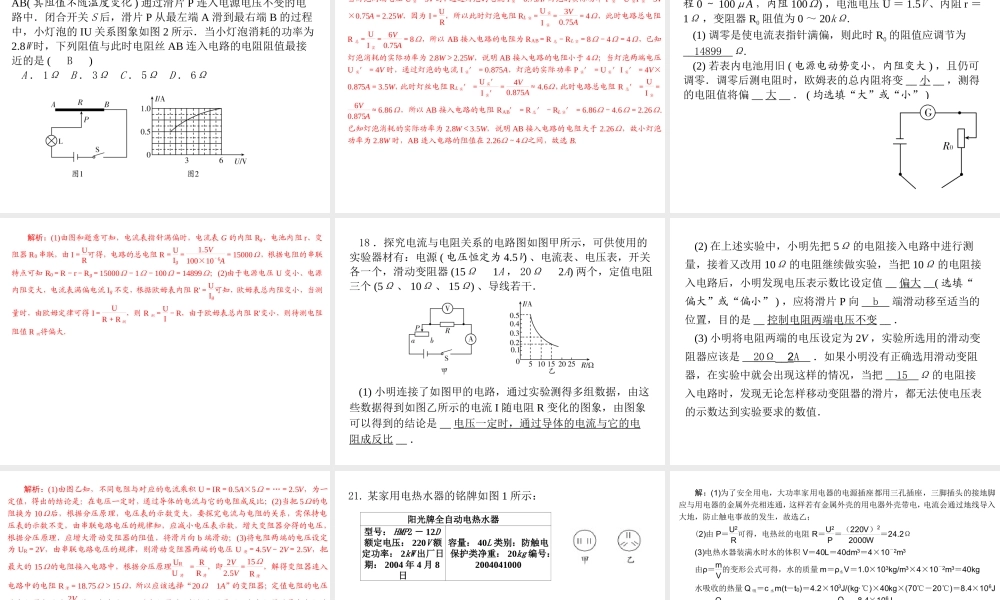

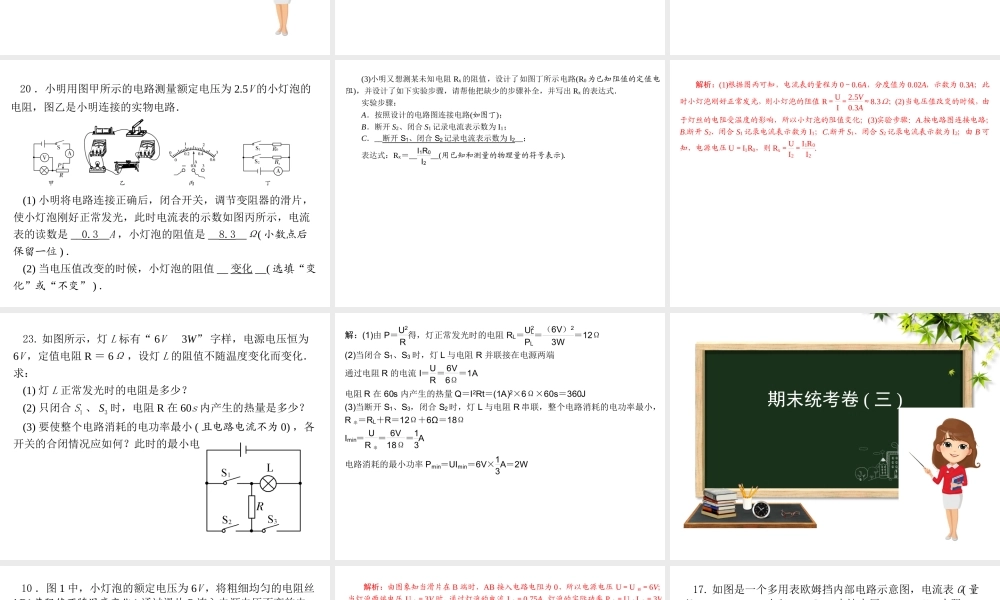

期末统考卷 ( 一 )25 ．如图甲所示电路，电源电压不变，灯泡 L 标有“ 6V 4W” 字样， R1 为滑动变阻器， R0 为定值电阻，电流表量程为0 ～ 0.6A ，电压表量程为 0 ～ 15V. 闭合 S1 、 S2 ，滑片 P 从最右端向左移动时，电流表与电压表示数变化如图乙所示． ( 灯丝电阻不随温度变化 ) 求：(1) 小灯泡的电阻；(2)R0 的阻值和电源电压；(3) 闭合 S1 、断开 S2 ，为保证电路各元件安全工作，求滑动变阻器 R1 接入电路的最小值和灯泡的最小功率．解：(1)灯泡的电阻 RL＝U2LPL＝（6V）24W＝9Ω(2)闭合 S1、S2时，R1 与 R0 串联，灯泡 L 被短路．当滑片 P 在最右端时，连入电路中的电阻最大，电流最小，由图象可知：U1＝15V，I＝0.2A，R1 的最大阻值 R1＝U1I ＝15V0.2A＝75Ω电源电压 U＝I(R0＋R1)＝0.2A×(R0＋75Ω)①当滑片 P 在另一位置时，由图象可知，U1′＝9V，电流 I ′＝0.6A，R1 接入的阻值R1′＝U1′I ′＝ 9V0.6A＝15Ω电源电压 U＝I ′(R0＋R1′)＝0.6A×(R0＋15Ω)②联立①②，解得：R0＝15Ω，U＝18V(3)闭合 S1，断开 S2，R0、R1和灯泡 L 串联，电流表的量程小于灯泡额定电流，则电路中的最大电流等于电流表的量程 0.6A，电路中总电阻最小，R 最小＝ UI 最大＝18V0.6A＝30Ω滑动变阻器 R1的最小电阻 R1 最小＝R 最小－R0－RL＝30Ω－15Ω－9Ω＝6Ω闭合 S1，断开 S2，R0、R1与灯泡 L 串联，电压表示数 U ′＝15V 时，灯泡的功率最小，R0两端的电压 U0＝U－U ′＝18V－15V＝3V电路中的最小电流 I 最小＝U0R0＝ 3V15Ω＝0.2A灯泡的最小功率 PL 最小＝I2最小RL＝(0.2A)2×9Ω＝0.36W期末统考卷 ( 二 )18．实验室中所使用的电流表是由小量程电流表改装而成的，在图甲中是满偏电流(即小量程电流表允许通过的最大电流)Ig＝3mA 的电流表，其电阻 Rg＝10Ω，现借助一个定值电阻 R0 把它改装为一量程为 0～3A 的电流表，如图乙所示，下列判断正确的是(B)A．达到满偏时，两端电压为 0.03V，R0≤10000ΩB．达到满偏时，两端电压为 0.03V，R0 约 0.01ΩC．达到满偏时，两端电压为 30V，R0约 10000ΩD．达到满偏时，两端电压为 30V，R0 约 0.01Ω解析：由 I＝UR可得，当通过小量程电流表的电流为满偏电流时，它两端的电压 U＝IgRg＝0.003A×10Ω＝0.03V；两个电阻并联时，通过 R0 的电流 I0＝I 最大－Ig＝3A－0.003A＝2.997A，并联电...
