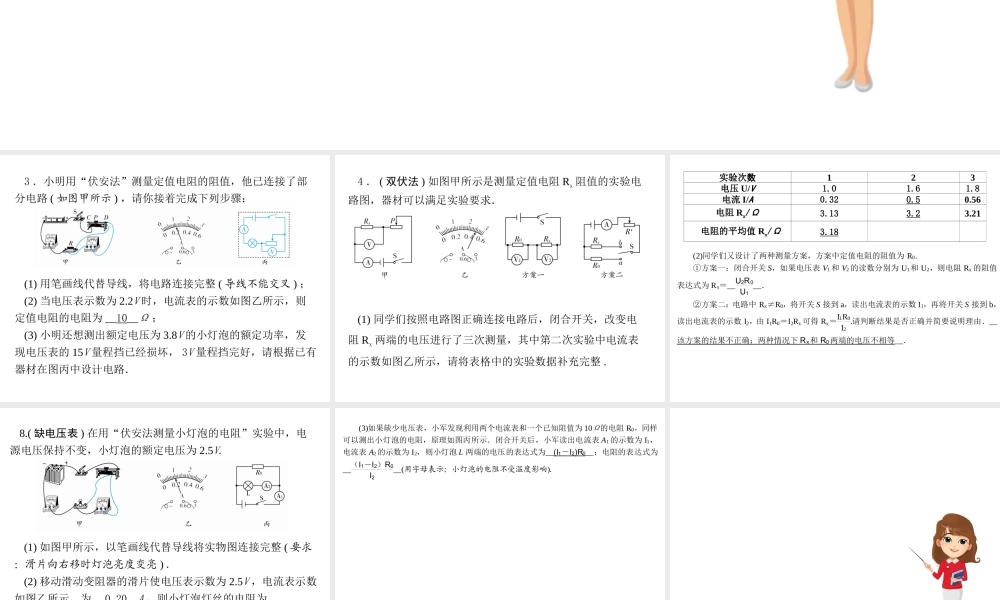

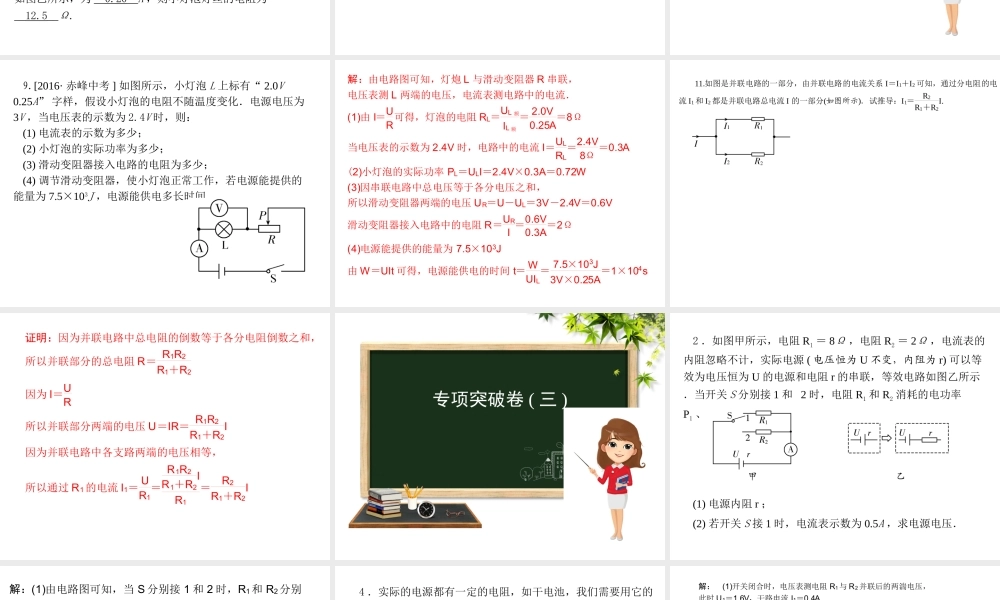

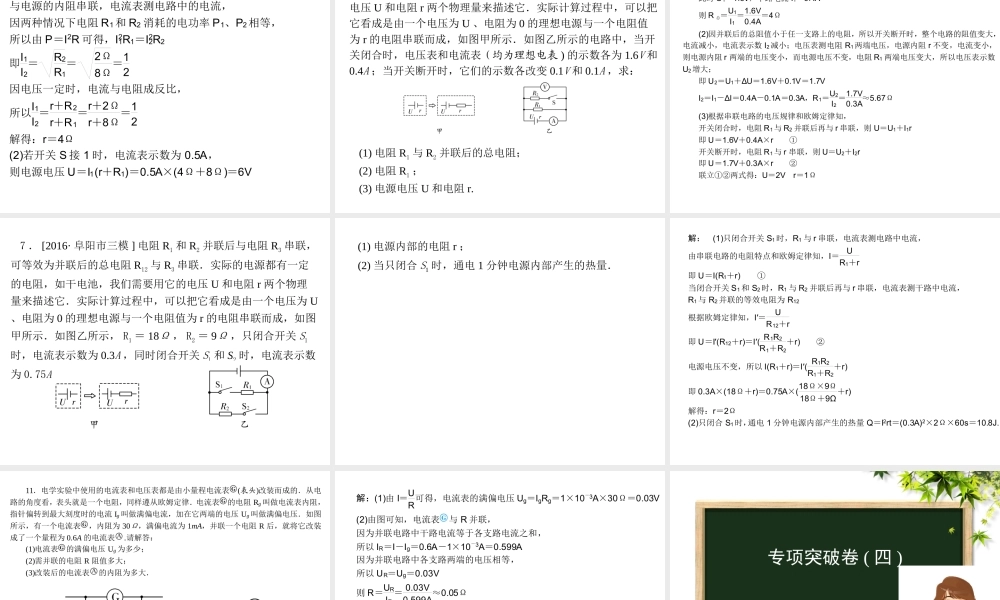

专项突破卷 ( 一 )3 ．小明用“伏安法”测量定值电阻的阻值，他已连接了部分电路 ( 如图甲所示 ) ，请你接着完成下列步骤：(1) 用笔画线代替导线，将电路连接完整 ( 导线不能交叉 ) ；(2) 当电压表示数为 2.2V 时，电流表的示数如图乙所示，则定值电阻的电阻为 __10__Ω ；(3) 小明还想测出额定电压为 3.8V 的小灯泡的额定功率，发现电压表的 15V 量程挡已经损坏， 3V 量程挡完好，请根据已有器材在图丙中设计电路．4 ． ( 双伏法 ) 如图甲所示是测量定值电阻 Rx 阻值的实验电路图，器材可以满足实验要求．(1) 同学们按照电路图正确连接电路后，闭合开关，改变电阻 Rx 两端的电压进行了三次测量，其中第二次实验中电流表的示数如图乙所示，请将表格中的实验数据补充完整 .实验次数123电压 U/V1.01.61.8电流 I/A0.320.50.56电阻 Rx/Ω3.133.23.21 电阻的平均值 Rx/Ω3.18 (2)同学们又设计了两种测量方案，方案中定值电阻的阻值为 R0.①方案一：闭合开关 S，如果电压表 V1 和 V2 的读数分别为 U1和 U2，则电阻 Rx 的阻值表达式为 Rx＝__U2R0U1__．②方案二：电路中 Rx≠R0，将开关 S 接到 a，读出电流表的示数 I1，再将开关 S 接到 b，读出电流表的示数 I2，由 I1R0＝I2Rx 可得 Rx＝I1R0I2.请判断结果是否正确并简要说明理由．__该方案的结果不正确；两种情况下 Rx和 R0两端的电压不相等__．8.( 缺电压表 ) 在用“伏安法测量小灯泡的电阻”实验中，电源电压保持不变，小灯泡的额定电压为 2.5V.(1) 如图甲所示，以笔画线代替导线将实物图连接完整 ( 要求：滑片向右移时灯泡亮度变亮 ) ．(2) 移动滑动变阻器的滑片使电压表示数为 2.5V ，电流表示数如图乙所示，为 __0.20__A ，则小灯泡灯丝的电阻为__12.5__Ω.(3)如果缺少电压表，小军发现利用两个电流表和一个已知阻值为 10Ω的电阻 R0，同样可以测出小灯泡的电阻，原理如图丙所示．闭合开关后，小军读出电流表 A1 的示数为 I1，电流表 A2 的示数为 I2，则小灯泡 L 两端的电压的表达式为__(I1－I2)R0__；电阻的表达式为__（I1－I2）R0I2__(用字母表示；小灯泡的电阻不受温度影响)．专项突破卷 ( 二 )9.[2016· 赤峰中考 ] 如图所示，小灯泡 L 上标有“ 2.0V 0.25A” 字样，假设小灯泡的电阻不随温度变化．电源电压为3V ，当电压表的示数为 2.4V 时，则：(1) 电流表的示数为多少；(2) 小...
