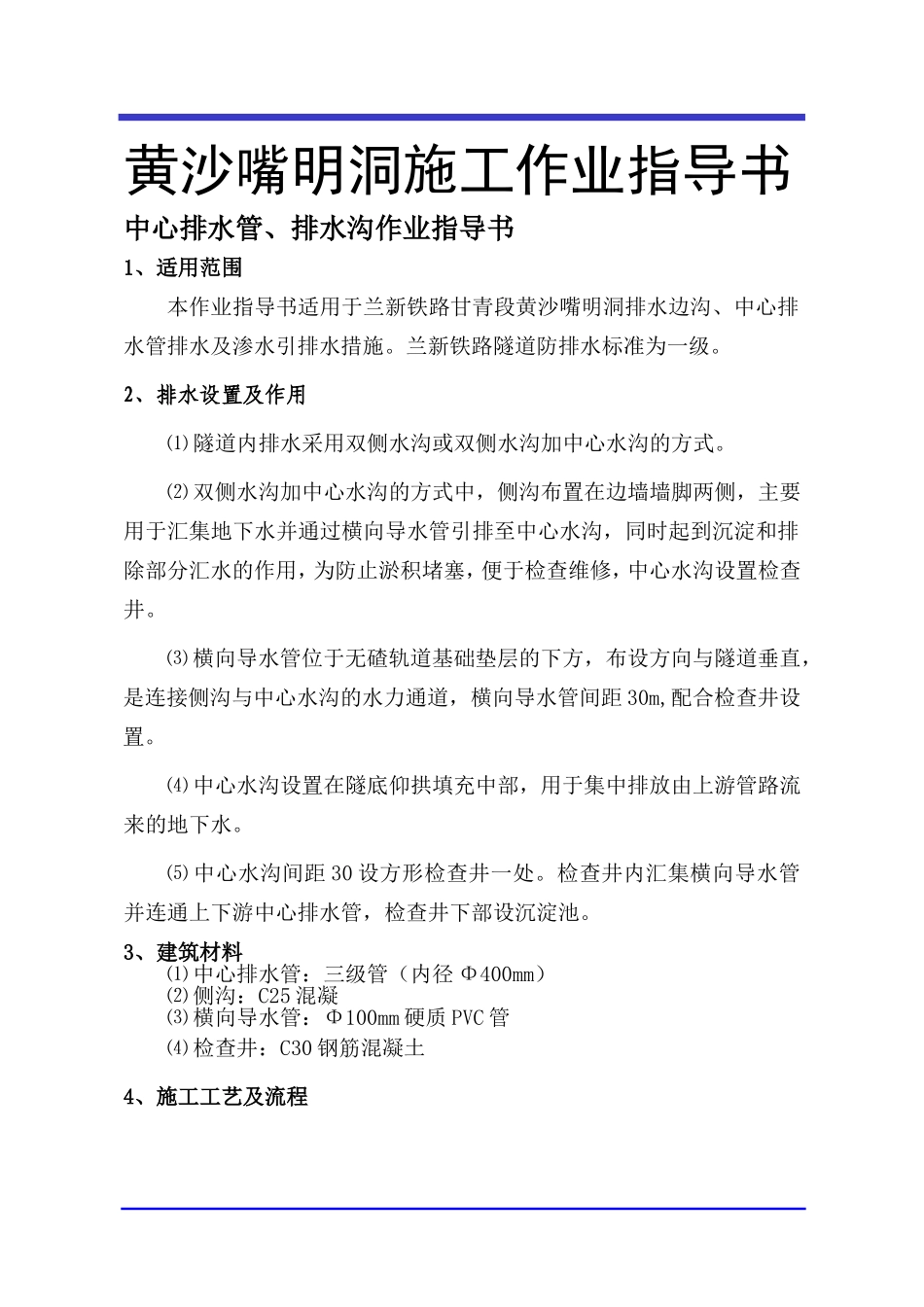

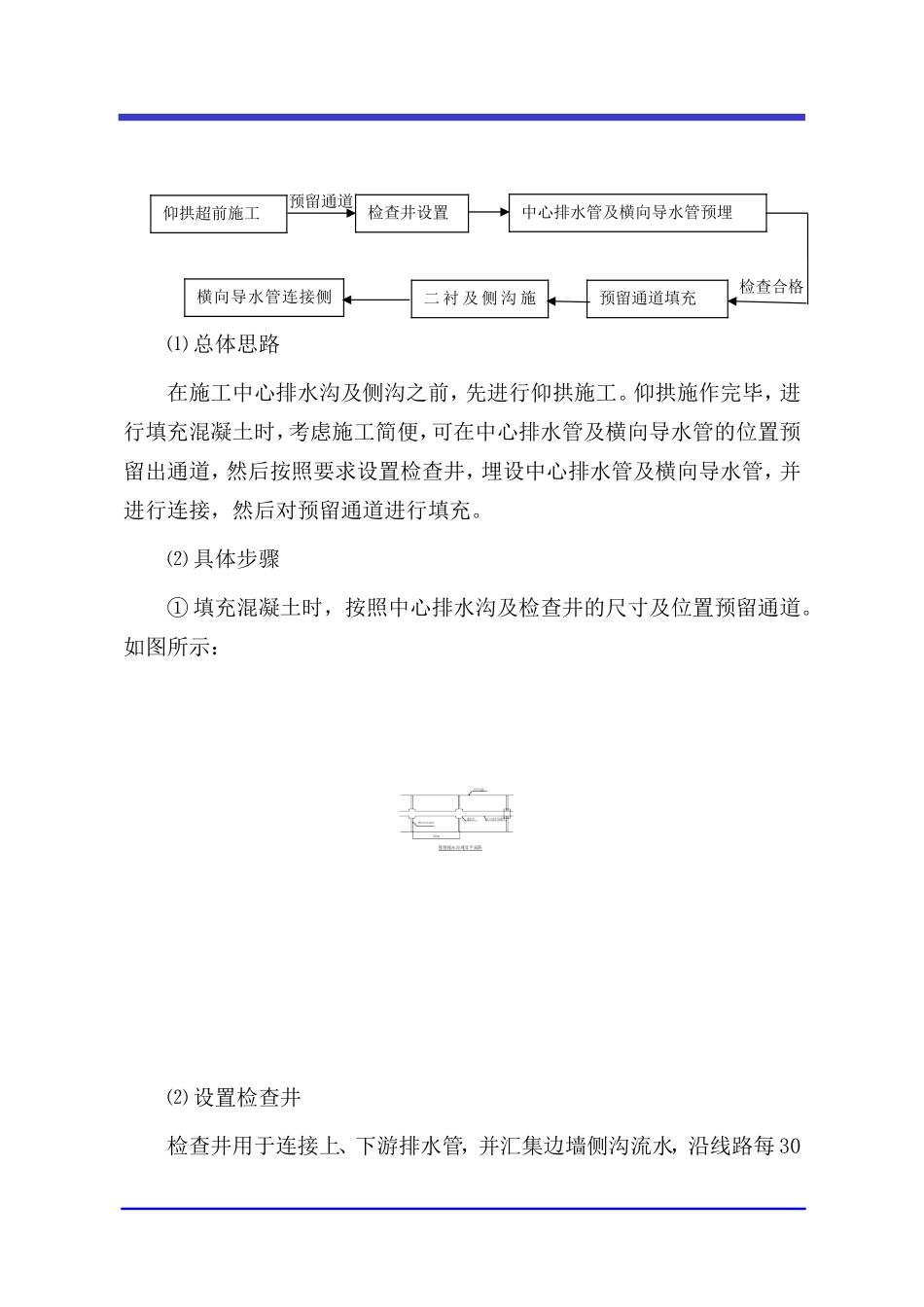

黄沙嘴明洞施工作业指导书 中心排水管、排水沟作业指导书1、适用范围本作业指导书适用于兰新铁路甘青段黄沙嘴明洞排水边沟、中心排水管排水及渗水引排水措施。兰新铁路隧道防排水标准为一级。2、排水设置及作用⑴ 隧道内排水采用双侧水沟或双侧水沟加中心水沟的方式。⑵ 双侧水沟加中心水沟的方式中，侧沟布置在边墙墙脚两侧，主要用于汇集地下水并通过横向导水管引排至中心水沟，同时起到沉淀和排除部分汇水的作用，为防止淤积堵塞，便于检查维修，中心水沟设置检查井。⑶ 横向导水管位于无碴轨道基础垫层的下方，布设方向与隧道垂直，是连接侧沟与中心水沟的水力通道，横向导水管间距 30m,配合检查井设置。⑷ 中心水沟设置在隧底仰拱填充中部，用于集中排放由上游管路流来的地下水。⑸ 中心水沟间距 30 设方形检查井一处。检查井内汇集横向导水管并连通上下游中心排水管，检查井下部设沉淀池。3、建筑材料⑴ 中心排水管：三级管（内径 Φ400mm） ⑵ 侧沟：C25 混凝⑶ 横向导水管：Φ100mm 硬质 PVC 管⑷ 检查井：C30 钢筋混凝土4、施工工艺及流程 ⑴ 总体思路在施工中心排水沟及侧沟之前，先进行仰拱施工。仰拱施作完毕，进行填充混凝土时，考虑施工简便，可在中心排水管及横向导水管的位置预留出通道，然后按照要求设置检查井，埋设中心排水管及横向导水管，并进行连接，然后对预留通道进行填充。 ⑵ 具体步骤① 填充混凝土时，按照中心排水沟及检查井的尺寸及位置预留通道。如图所示：⑵ 设置检查井检查井用于连接上、下游排水管，并汇集边墙侧沟流水，沿线路每 30 检查井设置中心排水管及横向导水管预埋仰拱超前施工预留通道预留通道填充二 衬 及 侧 沟 施工横向导水管连接侧沟检查合格米设置一段。检查井井壁采用 C30 钢筋混凝土，有仰拱地段在井底与仰拱顶面之间采用 C25 混凝土填充密。钢筋保护层厚 35mm。检查井采用钢模板关模，现浇方式进行。设置检查井需注意位置的正确性及中心排水管、横向导水管孔位的预留。检查井底部设沉淀池。如图所示：⑶ 中心排水管及横向导水管预埋中心排水管采用内径为 40cm、壁厚为 4 厚米的三级管拼接而成，沿线路中线布置，管节接头采用企口刚性接头形式。如图所示： 中心排水管与检查井通过管内顶平接方式。中心排水管断面如图所示：黄沙嘴明洞隧道均为有仰拱地段，排水管直接埋设于仰拱填充混凝土中。 横向导水管与检查井进行连接，并预留出与侧沟连接的长...
