3.4xx电厂240m／7m套筒式烟囱施工组织设计VIP专享

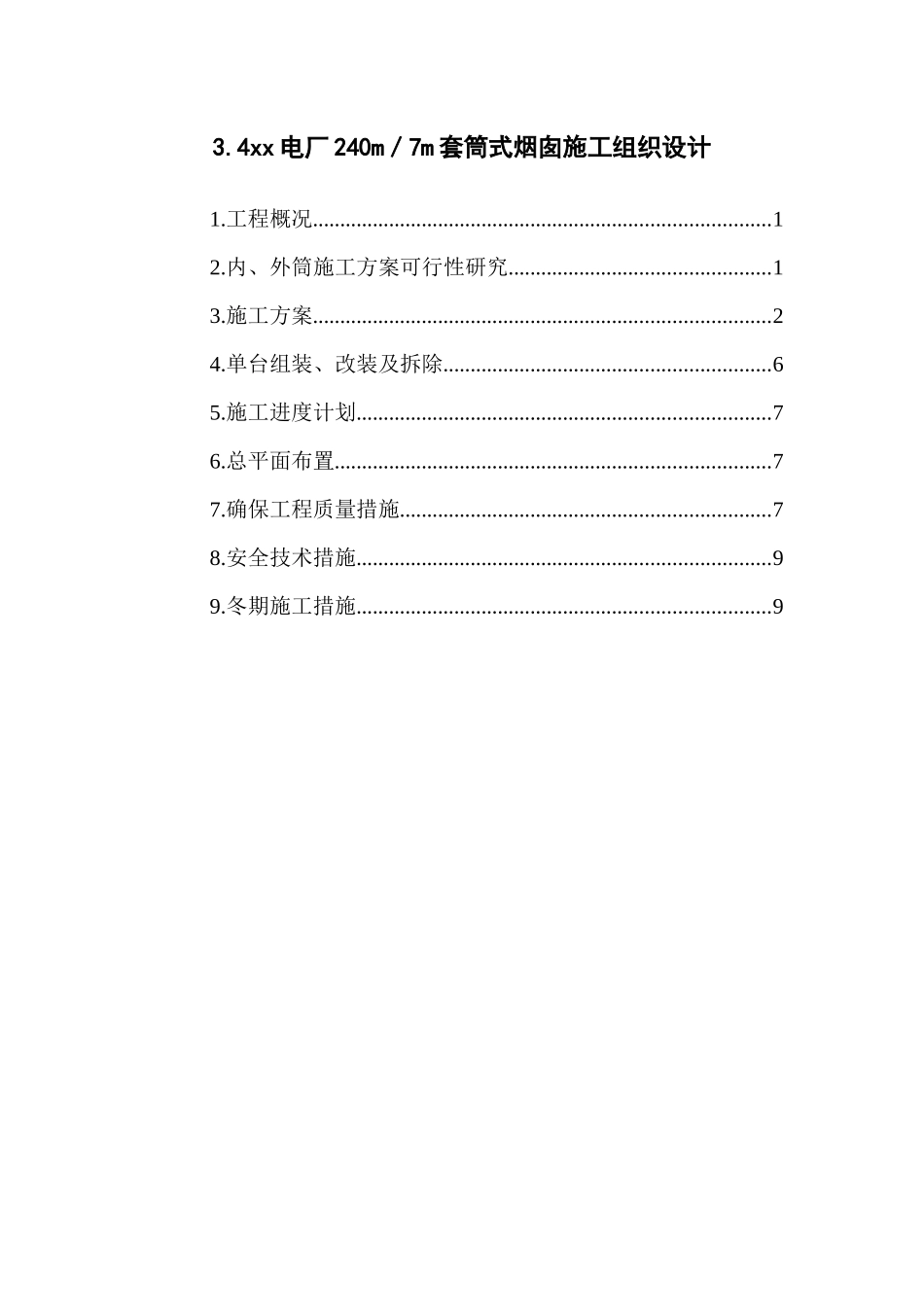

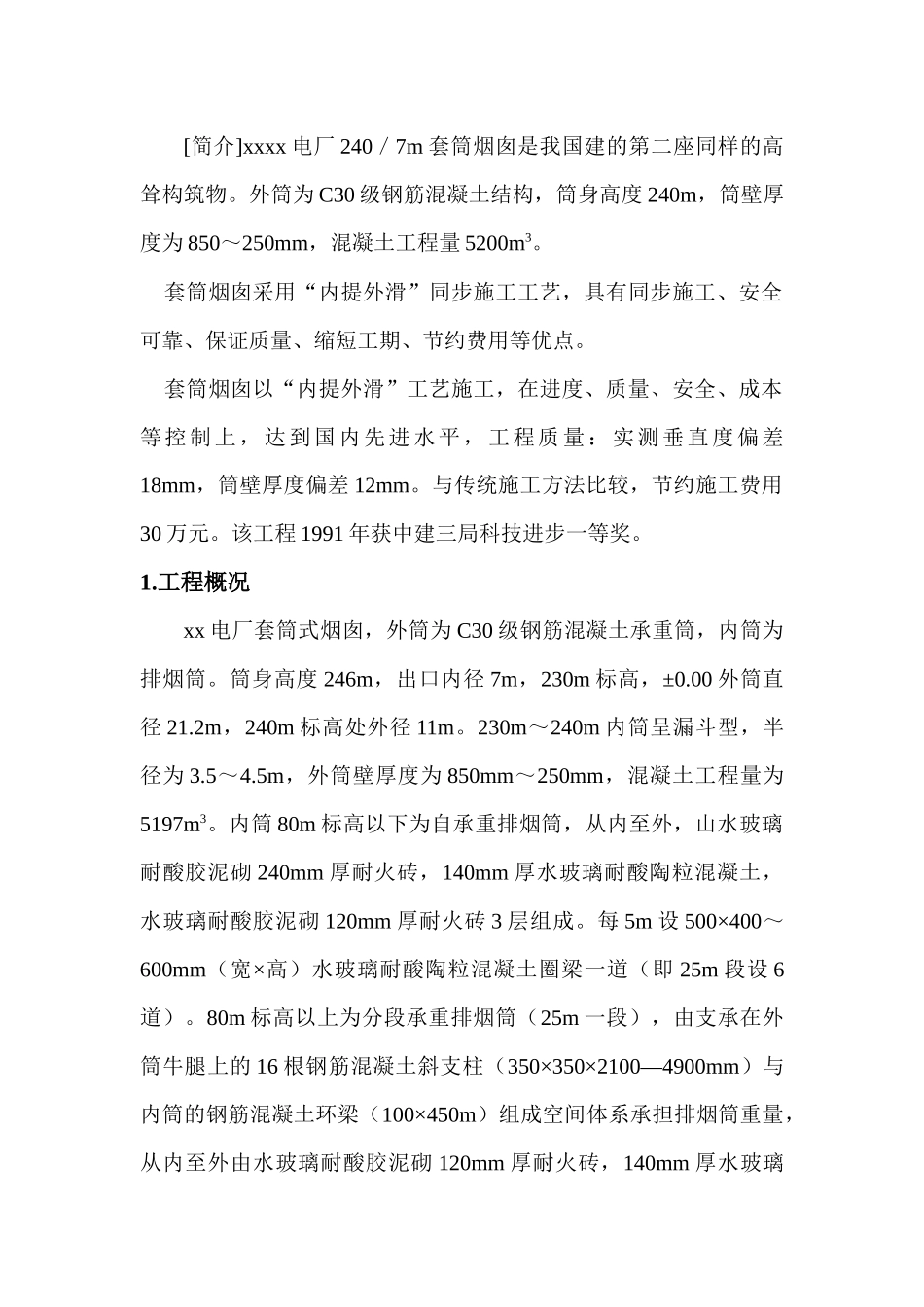

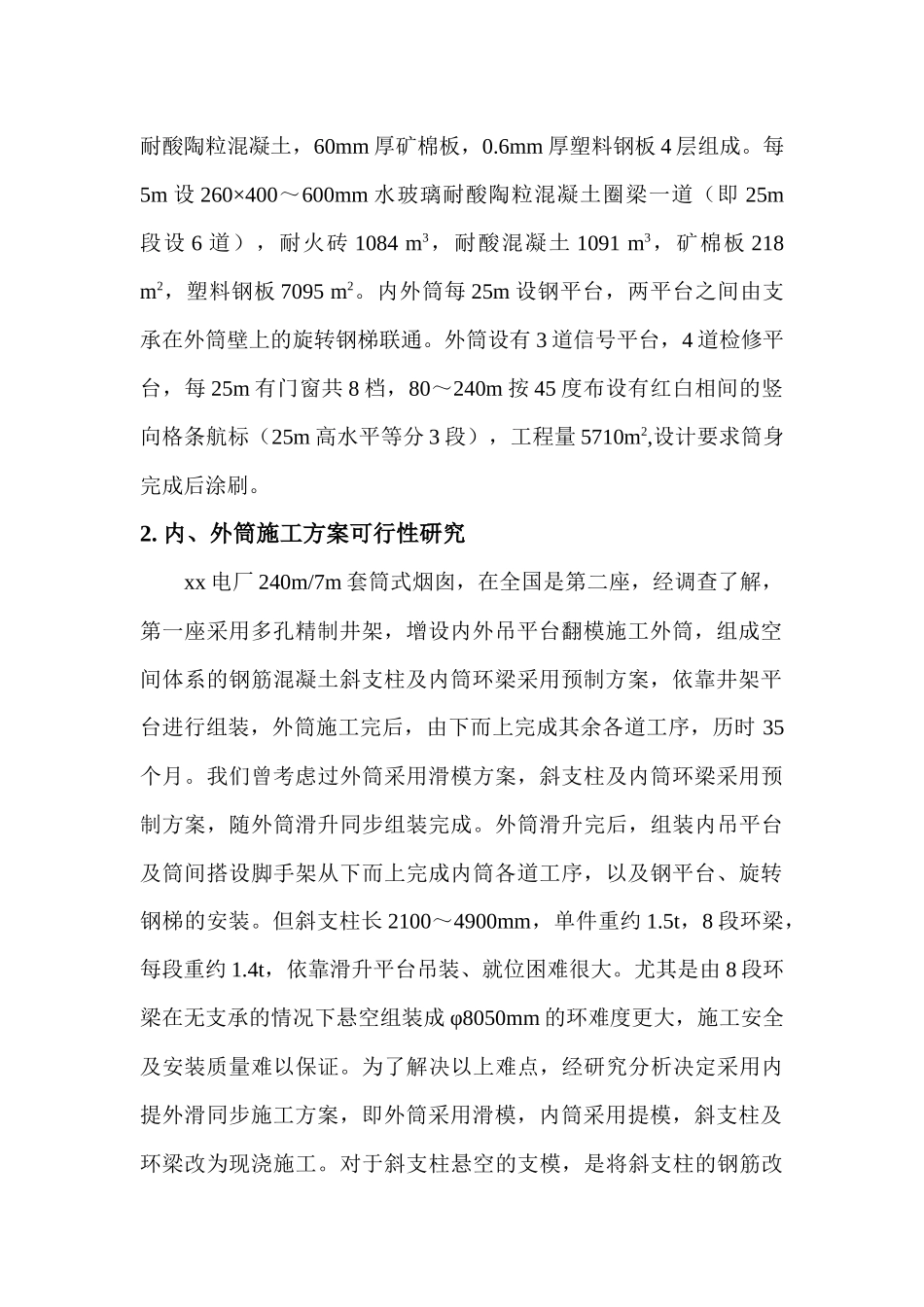

3.4xx 电厂 240m／7m 套筒式烟囱施工组织设计 1.工程概况....................................................................................12.内、外筒施工方案可行性研究................................................13.施工方案....................................................................................24.单台组装、改装及拆除............................................................65.施工进度计划............................................................................76.总平面布置................................................................................77.确保工程质量措施....................................................................78.安全技术措施............................................................................99.冬期施工措施............................................................................9[简介]xxxx 电厂 240／7m 套筒烟囱是我国建的第二座同样的高耸构筑物。外筒为 C30 级钢筋混凝土结构，筒身高度 240m，筒壁厚度为 850～250mm，混凝土工程量 5200m3。 套筒烟囱采用“内提外滑”同步施工工艺，具有同步施工、安全可靠、保证质量、缩短工期、节约费用等优点。 套筒烟囱以“内提外滑”工艺施工，在进度、质量、安全、成本等控制上，达到国内先进水平，工程质量：实测垂直度偏差18mm，筒壁厚度偏差 12mm。与传统施工方法比较，节约施工费用30 万元。该工程 1991 年获中建三局科技进步一等奖。1.工程概况xx 电厂套筒式烟囱，外筒为 C30 级钢筋混凝土承重筒，内筒为排烟筒。筒身高度 246m，出口内径 7m，230m 标高，±0.00 外筒直径 21.2m，240m 标高处外径 11m。230m～240m 内筒呈漏斗型，半径为 3.5～4.5m，外筒壁厚度为 850mm～250mm，混凝土工程量为5197m3。内筒 80m 标高以下为自承重排烟筒，从内至外，山水玻璃耐酸胶泥砌 240mm 厚耐火砖，140mm 厚水玻璃耐酸陶粒混凝土，水玻璃耐酸胶泥砌 120mm 厚耐火砖 3 层组成。每 5m 设 500×400～600mm（宽×高）水玻璃耐酸陶粒混凝土圈梁一道（即 25m 段设 6道）。80m 标高以上为分段承重排烟筒（25m 一段），由支承在外筒牛腿上的 16 根钢筋混凝土斜支柱（350×350×2100—4900mm）与内筒的钢筋混凝土环梁（100×450m）组成空...
