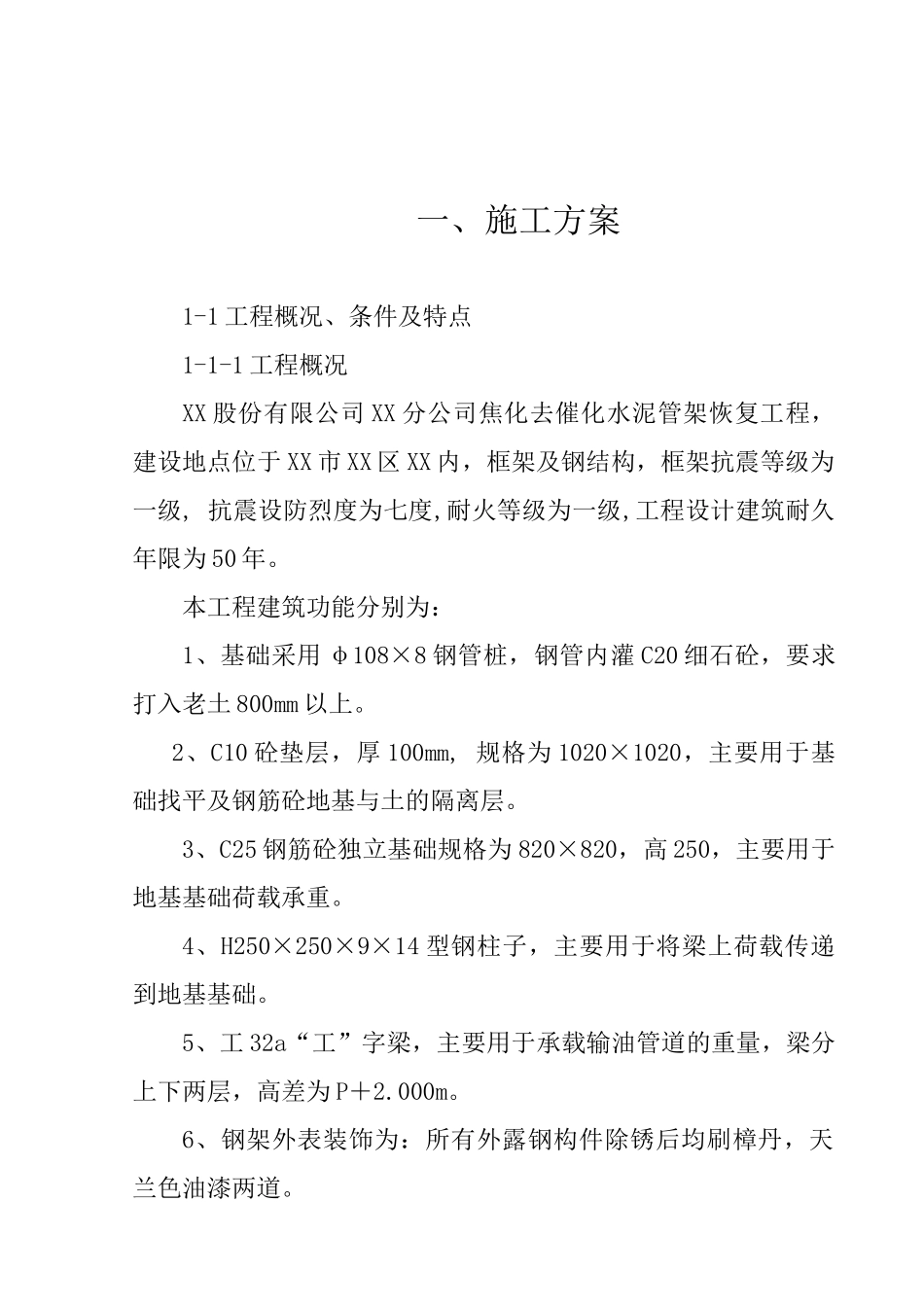

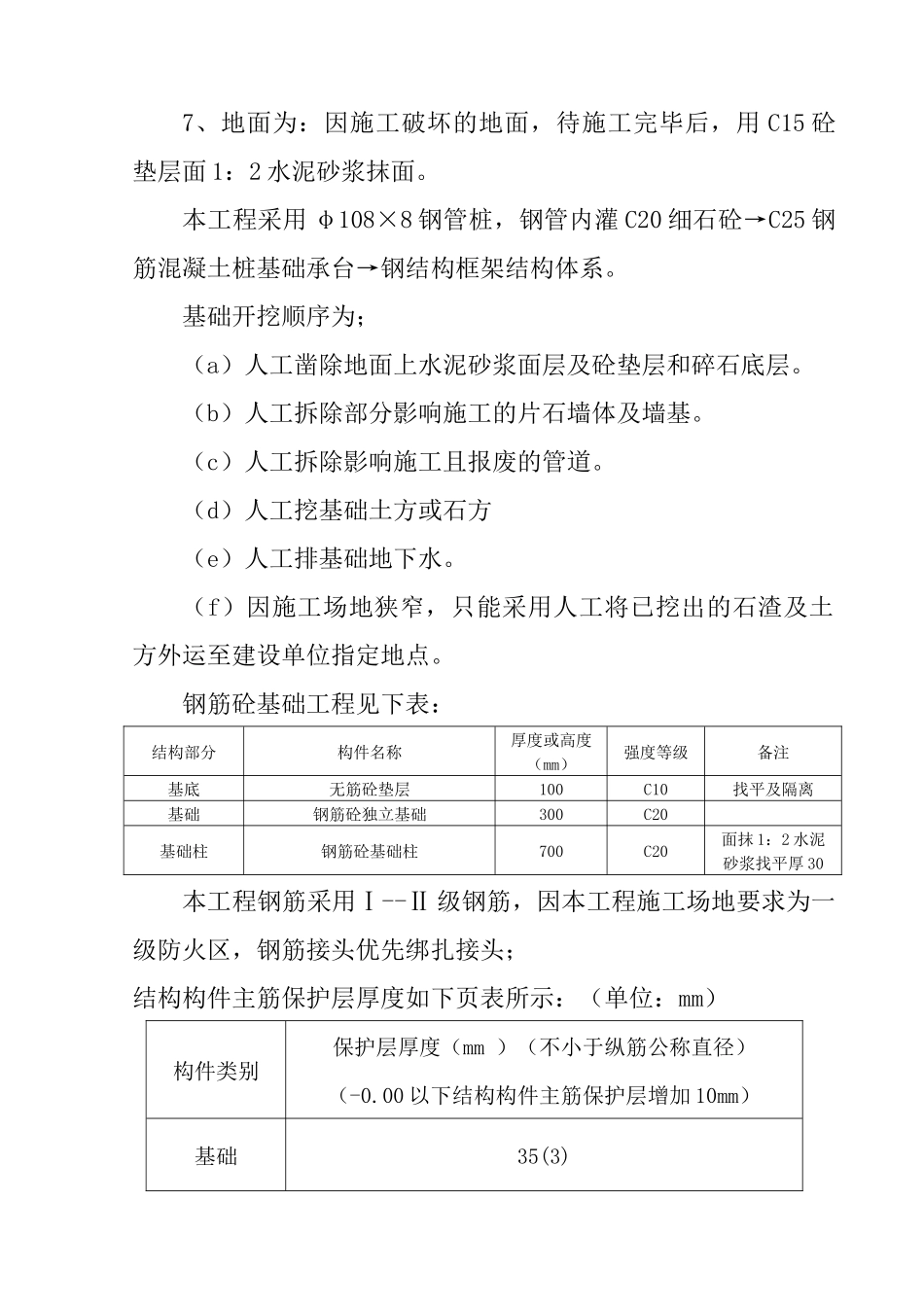

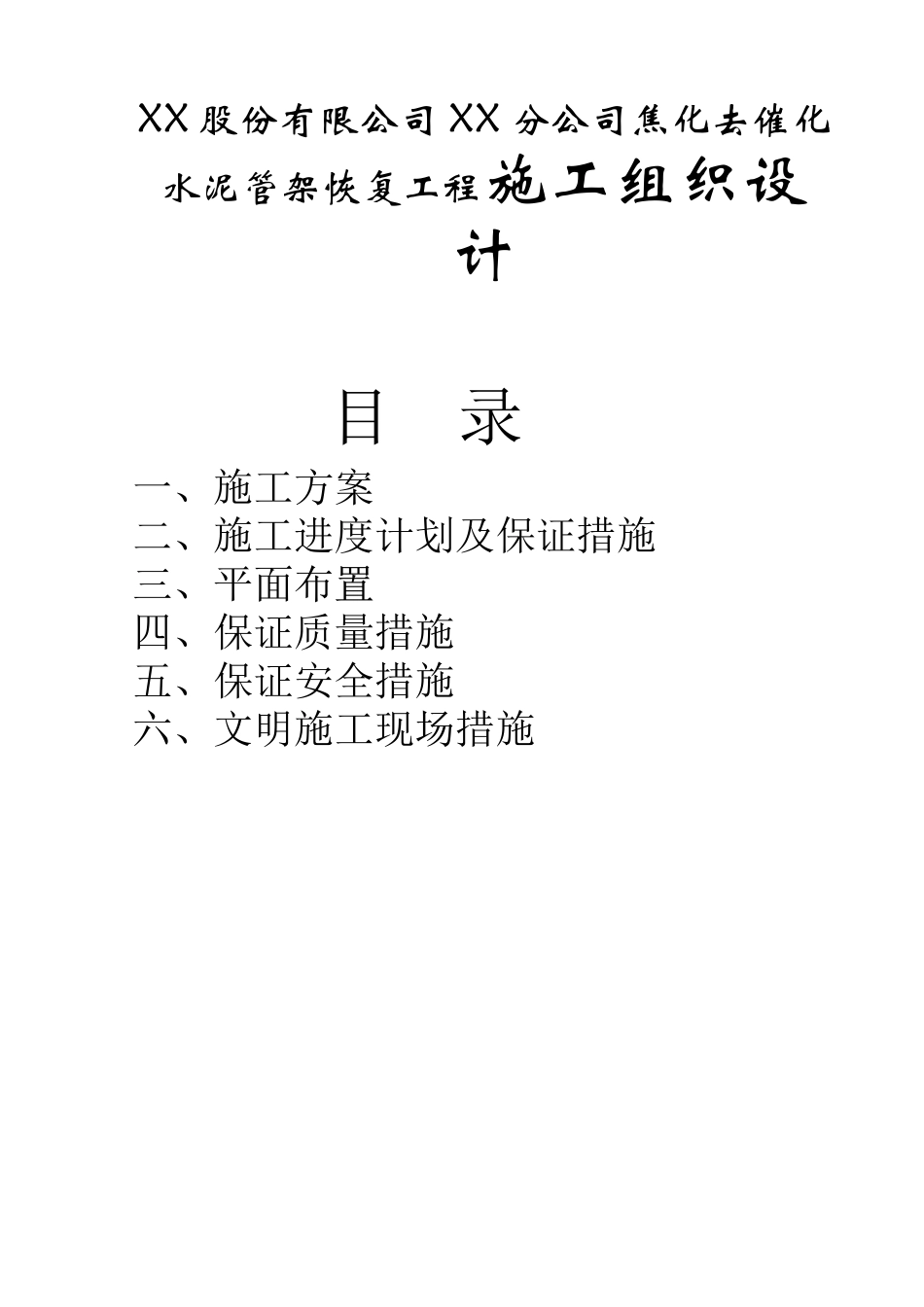

XX 股份有限公司 XX 分公司焦化去催化水泥管架恢复工程施工组织设计目 录一、施工方案二、施工进度计划及保证措施三、平面布置四、保证质量措施五、保证安全措施六、文明施工现场措施一、施工方案1-1 工程概况、条件及特点1-1-1 工程概况XX 股份有限公司 XX 分公司焦化去催化水泥管架恢复工程，建设地点位于 XX 市 XX 区 XX 内，框架及钢结构，框架抗震等级为一级, 抗震设防烈度为七度,耐火等级为一级,工程设计建筑耐久年限为 50 年。本工程建筑功能分别为：1、基础采用 φ108×8 钢管桩，钢管内灌 C20 细石砼，要求打入老土 800mm 以上。 2、C10 砼垫层，厚 100mm, 规格为 1020×1020，主要用于基础找平及钢筋砼地基与土的隔离层。3、C25 钢筋砼独立基础规格为 820×820，高 250，主要用于地基基础荷载承重。4、H250×250×9×14 型钢柱子，主要用于将梁上荷载传递到地基基础。5、工 32a“工”字梁，主要用于承载输油管道的重量，梁分上下两层，高差为 P＋2.000m。6、钢架外表装饰为：所有外露钢构件除锈后均刷樟丹，天兰色油漆两道。7、地面为：因施工破坏的地面，待施工完毕后，用 C15 砼垫层面 1：2 水泥砂浆抹面。本工程采用 φ108×8 钢管桩，钢管内灌 C20 细石砼→C25 钢筋混凝土桩基础承台→钢结构框架结构体系。基础开挖顺序为；（a）人工凿除地面上水泥砂浆面层及砼垫层和碎石底层。（b）人工拆除部分影响施工的片石墙体及墙基。（c）人工拆除影响施工且报废的管道。（d）人工挖基础土方或石方（e）人工排基础地下水。（f）因施工场地狭窄，只能采用人工将已挖出的石渣及土方外运至建设单位指定地点。钢筋砼基础工程见下表：结构部分构件名称厚度或高度（mm）强度等级备注基底无筋砼垫层100C10找平及隔离基础钢筋砼独立基础300C20基础柱钢筋砼基础柱700C20面抹 1：2 水泥砂浆找平厚 30本工程钢筋采用Ⅰ--Ⅱ 级钢筋，因本工程施工场地要求为一级防火区，钢筋接头优先绑扎接头；结构构件主筋保护层厚度如下页表所示：（单位：mm）构件类别保护层厚度（mm ）（不小于纵筋公称直径）（-0.00 以下结构构件主筋保护层增加 10mm）基础35(3)基础柱25（3）混凝土标号及使用部位如下表所示：1-1-2 工程条件1、场地情况：施工场地非常狭窄，地形非常复杂，需要采取用钢管搭设双排挖土及运土架子，上面满铺竹架板，周围用防火板隔离等特殊措施处理。2、水电情况：临时水电设施不齐全，不能满足...
