胶州市胶莱镇闸子片区节水灌溉施工组织设计

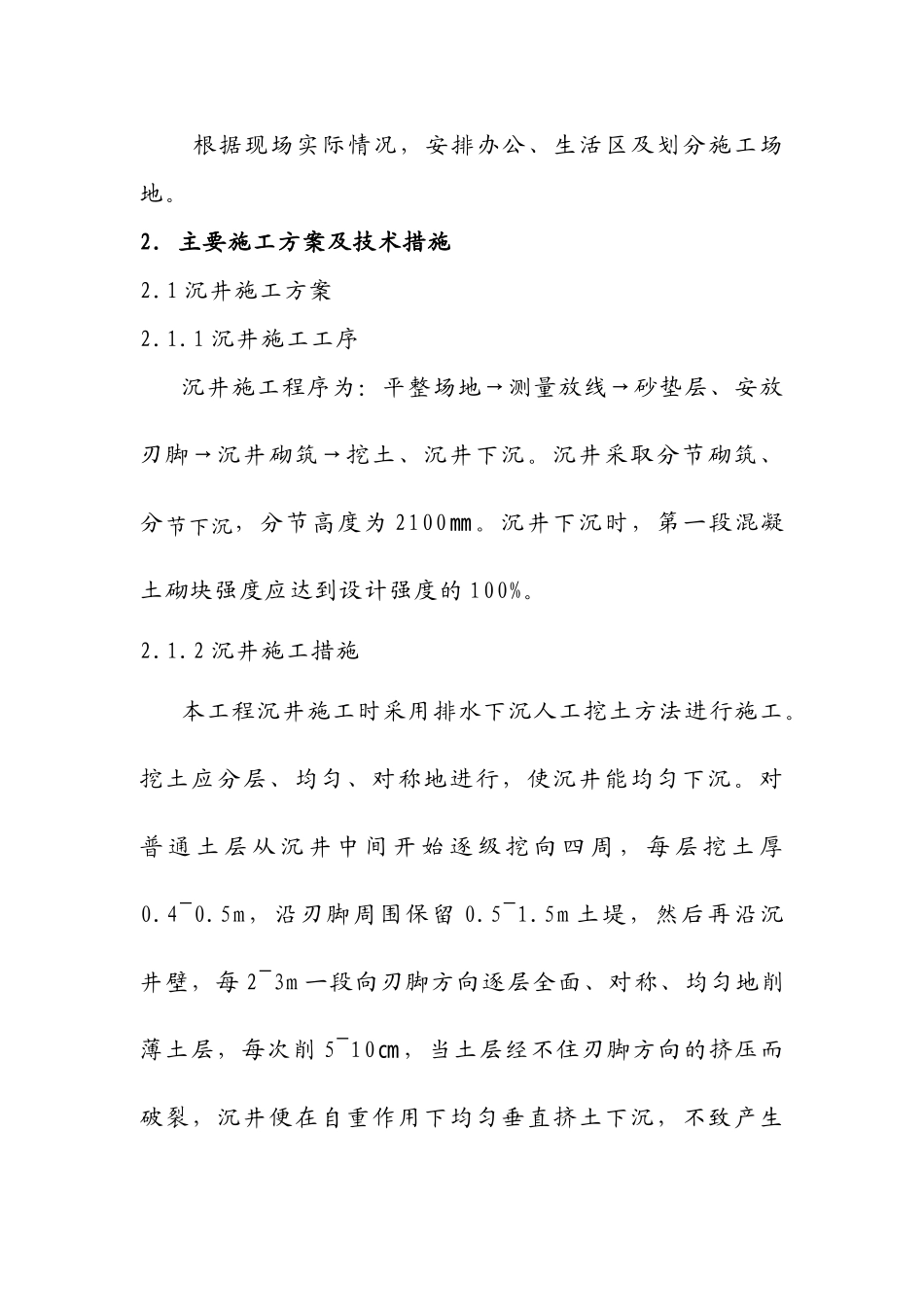

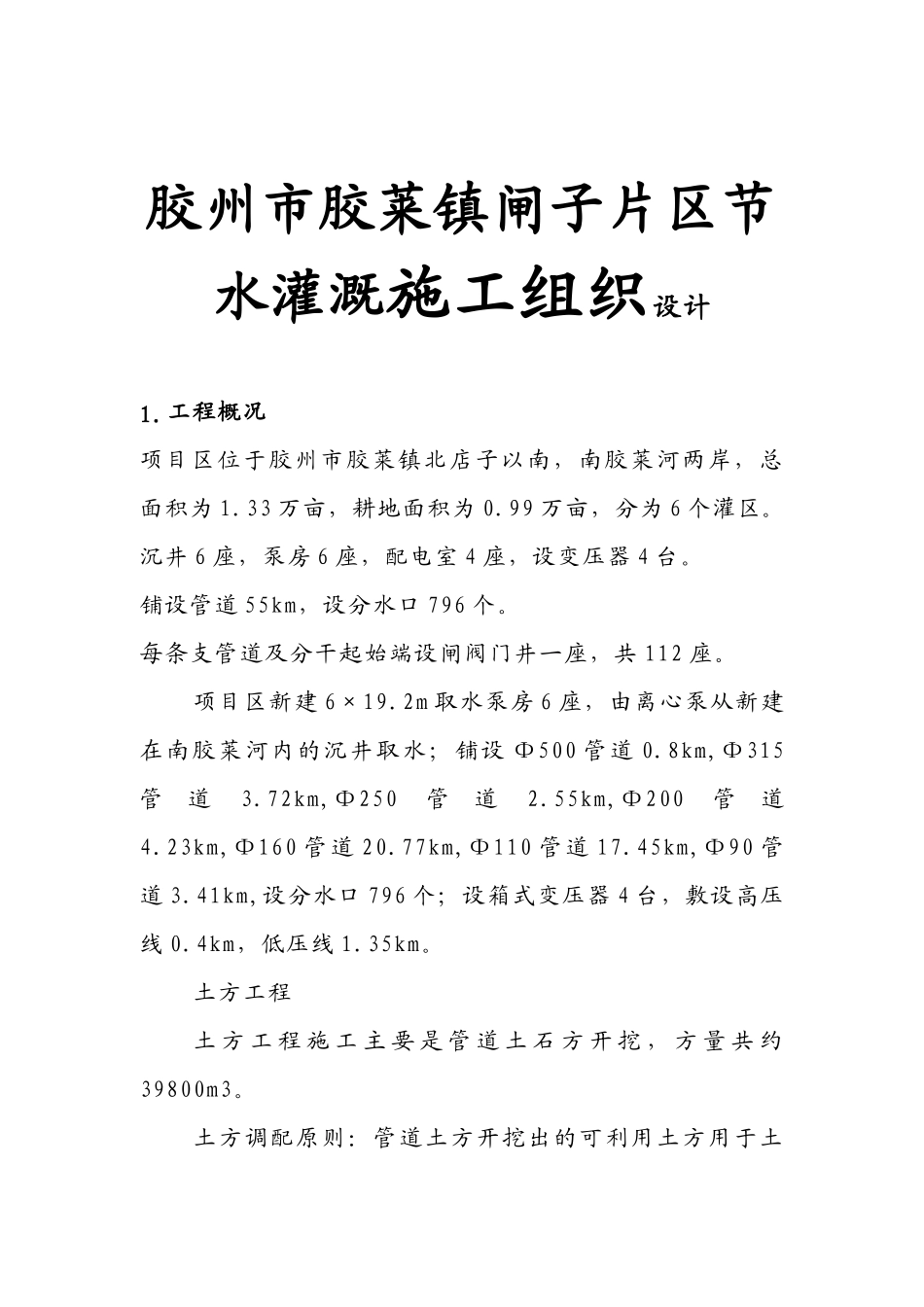

胶州市胶莱镇闸子片区节水灌溉施工组织设计1.工程概况项目区位于胶州市胶莱镇北店子以南，南胶莱河两岸，总面积为 1.33 万亩，耕地面积为 0.99 万亩，分为 6 个灌区。沉井 6 座，泵房 6 座，配电室 4 座，设变压器 4 台。铺设管道 55km，设分水口 796 个。每条支管道及分干起始端设闸阀门井一座，共 112 座。项目区新建 6×19.2m 取水泵房 6 座，由离心泵从新建在南胶莱河内的沉井取水；铺设 Φ500 管道 0.8km,Φ315管道3.72km,Φ250管道2.55km,Φ200管道4.23km,Φ160 管道 20.77km,Φ110 管道 17.45km,Φ90 管道 3.41km,设分水口 796 个；设箱式变压器 4 台，敷设高压线 0.4km，低压线 1.35km。土方工程土 方 工 程 施 工 主 要 是 管 道 土 石 方 开 挖 ， 方 量 共 约39800m3。土方调配原则：管道土方开挖出的可利用土方用于土方填筑，腐殖土送至弃土区，可利用土源暂时就近堆至临时堆土场，在土方施工安排上，尽量考虑挖填结合，减少土方的二次转运。（见下方量平衡调配图）土 方 量 平 衡 调 配 图项目土方开挖土方回填弃土弃土范围调土范围（m3）（m3）（m3）管道土方39800398000开挖土直接就近平衡回填。土方开挖为满足各分部工程施工要求，除配足土方施工机械外，土方开挖的顺序安排显得尤为重要。所以必须根据建筑物的施工计划，合理安排开挖顺序，进行科学的土方挖填调配，满足各部位的土方填筑要求，以加快施工进度。工 期 计 划 ： 本 工 程 计 划 于 2012 年 9 月 1 日 开 工 ， 于 2012 年 12 月 20 日竣工。1．2 项目施工平面布置根据现场实际情况，安排办公、生活区及划分施工场地。2．主要施工方案及技术措施2.1 沉井施工方案2.1.1 沉井施工工序沉井施工程序为：平整场地→测量放线→砂垫层、安放刃脚→沉井砌筑→挖土、沉井下沉。沉井采取分节砌筑、分节下沉，分节高度为 2100。沉井下沉时，第一段混凝㎜土砌块强度应达到设计强度的 100%。2.1.2 沉井施工措施本工程沉井施工时采用排水下沉人工挖土方法进行施工。挖土应分层、均匀、对称地进行，使沉井能均匀下沉。对普 通 土 层 从 沉 井 中 间 开 始 逐 级 挖 向 四 周 ， 每 层 挖 土 厚0.4~0.5m，沿刃脚周围保留 0.5~1.5m 土堤，然后再沿沉井壁，每 2~3m 一段向刃脚方向逐层全面、对称、均匀地削薄土层，每次削 5~10，当土层经不住刃脚方向的...
