三维装配CAPP产品和技术研究分析 计算机科学与技术专业

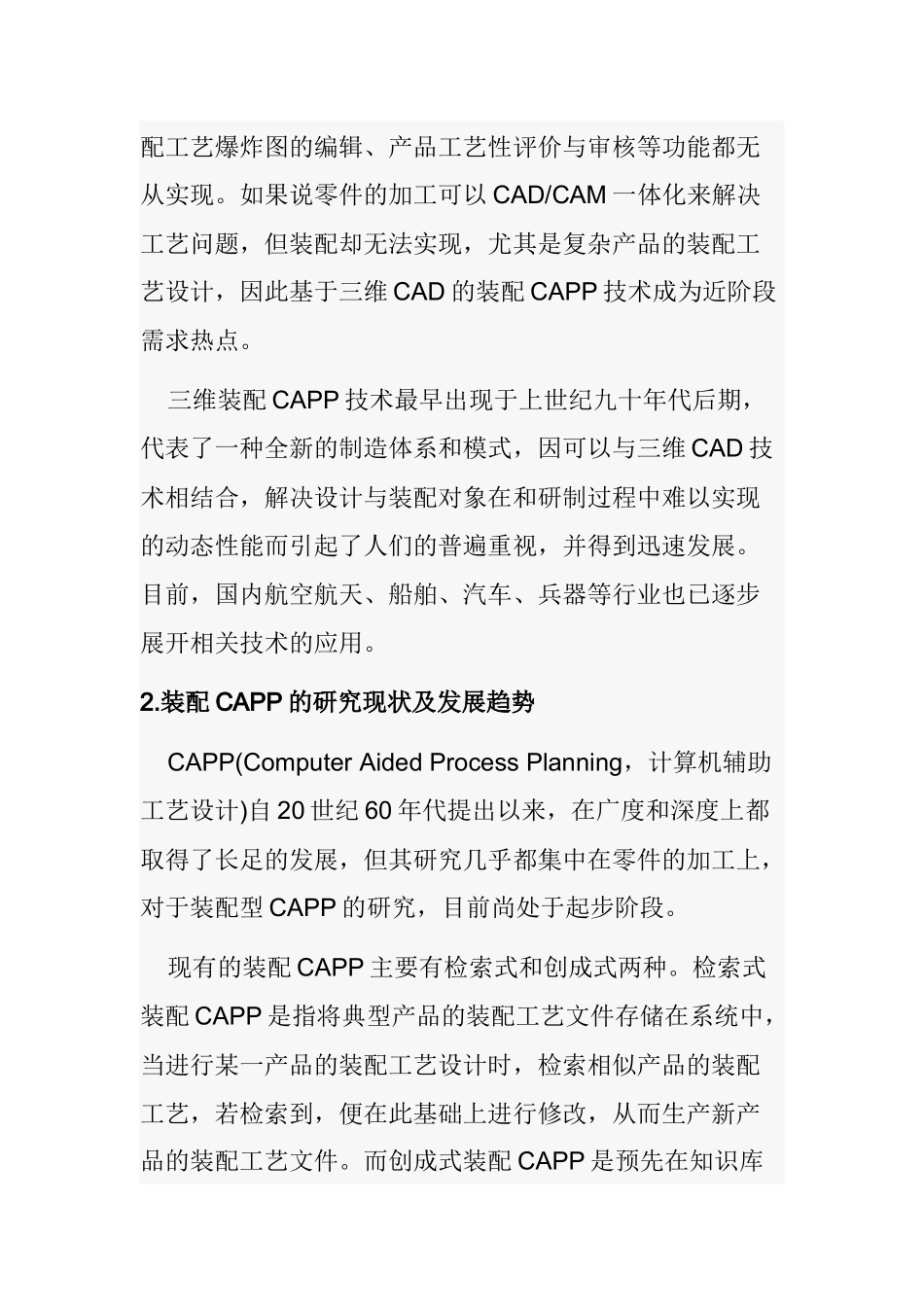

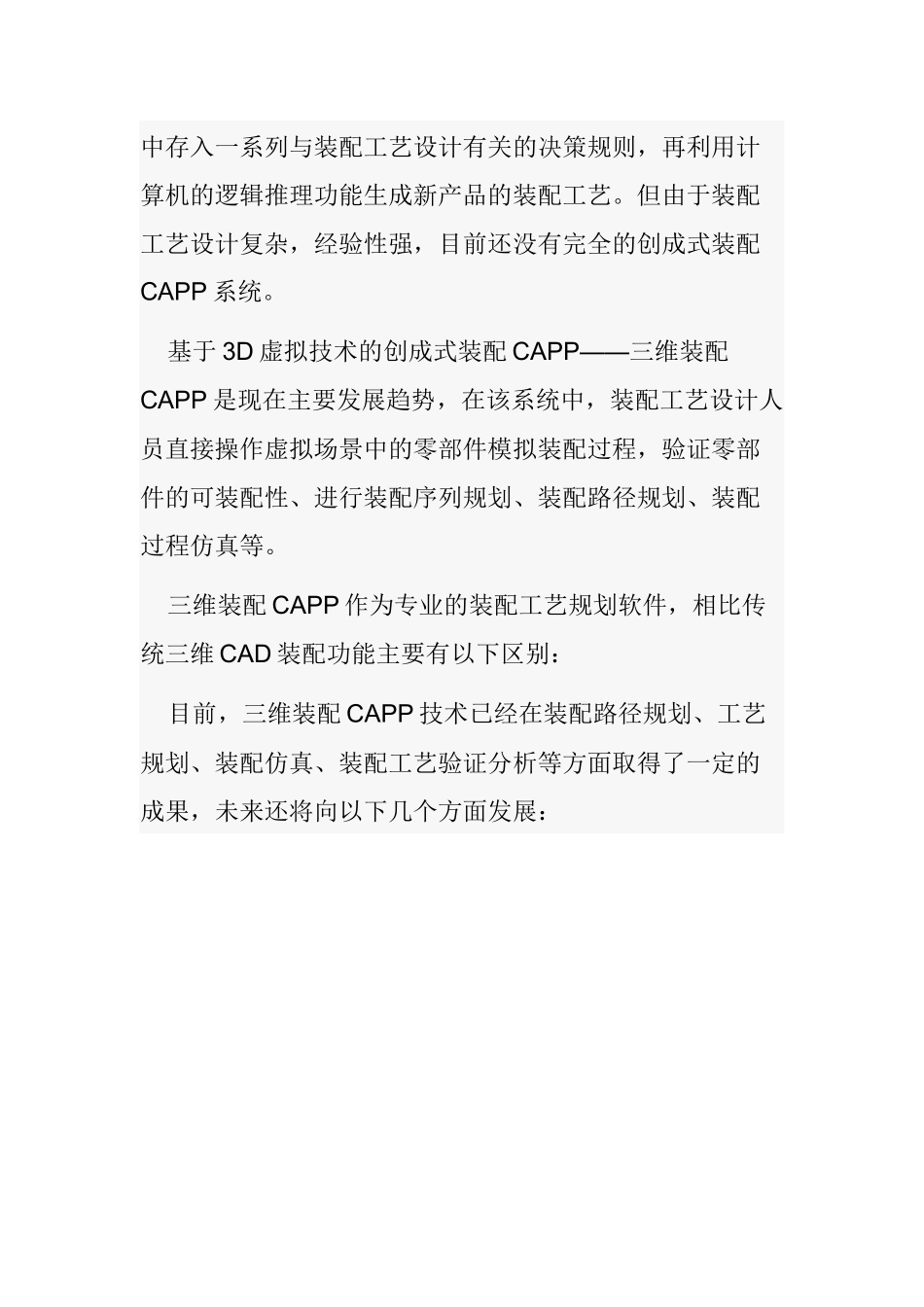

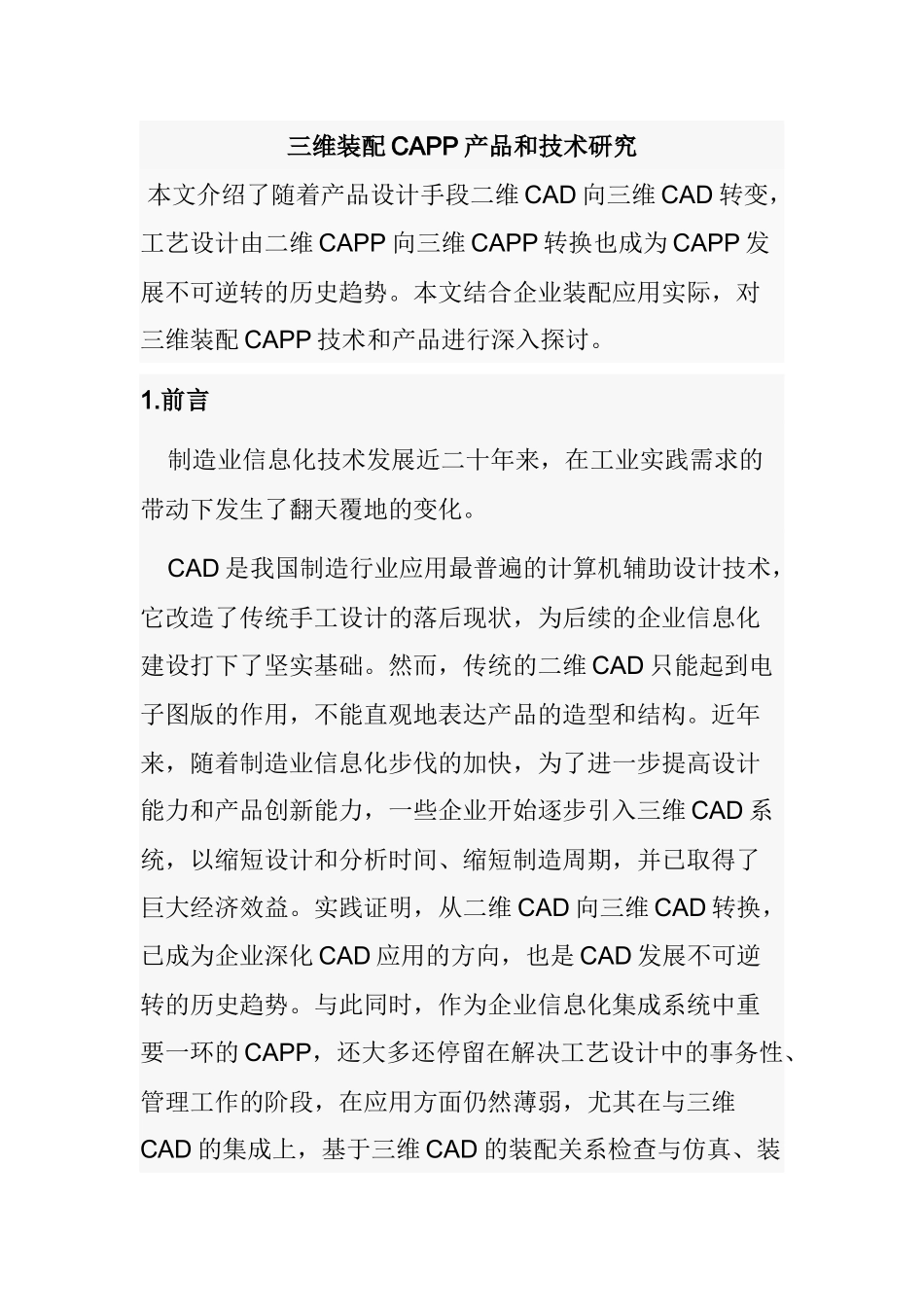

三维装配 CAPP 产品和技术研究 本文介绍了随着产品设计手段二维 CAD 向三维 CAD 转变，工艺设计由二维 CAPP 向三维 CAPP 转换也成为 CAPP 发展不可逆转的历史趋势。本文结合企业装配应用实际，对三维装配 CAPP 技术和产品进行深入探讨。1.前言 制造业信息化技术发展近二十年来，在工业实践需求的带动下发生了翻天覆地的变化。 CAD 是我国制造行业应用最普遍的计算机辅助设计技术，它改造了传统手工设计的落后现状，为后续的企业信息化建设打下了坚实基础。然而，传统的二维 CAD 只能起到电子图版的作用，不能直观地表达产品的造型和结构。近年来，随着制造业信息化步伐的加快，为了进一步提高设计能力和产品创新能力，一些企业开始逐步引入三维 CAD 系统，以缩短设计和分析时间、缩短制造周期，并已取得了巨大经济效益。实践证明，从二维 CAD 向三维 CAD 转换，已成为企业深化 CAD 应用的方向，也是 CAD 发展不可逆转的历史趋势。与此同时，作为企业信息化集成系统中重要一环的 CAPP，还大多还停留在解决工艺设计中的事务性、管理工作的阶段，在应用方面仍然薄弱，尤其在与三维CAD 的集成上，基于三维 CAD 的装配关系检查与仿真、装配工艺爆炸图的编辑、产品工艺性评价与审核等功能都无从实现。如果说零件的加工可以 CAD/CAM 一体化来解决工艺问题，但装配却无法实现，尤其是复杂产品的装配工艺设计，因此基于三维 CAD 的装配 CAPP 技术成为近阶段需求热点。 三维装配 CAPP 技术最早出现于上世纪九十年代后期，代表了一种全新的制造体系和模式，因可以与三维 CAD 技术相结合，解决设计与装配对象在和研制过程中难以实现的动态性能而引起了人们的普遍重视，并得到迅速发展。目前，国内航空航天、船舶、汽车、兵器等行业也已逐步展开相关技术的应用。2.装配 CAPP 的研究现状及发展趋势 CAPP(Computer Aided Process Planning，计算机辅助工艺设计)自 20 世纪 60 年代提出以来，在广度和深度上都取得了长足的发展，但其研究几乎都集中在零件的加工上，对于装配型 CAPP 的研究，目前尚处于起步阶段。 现有的装配 CAPP 主要有检索式和创成式两种。检索式装配 CAPP 是指将典型产品的装配工艺文件存储在系统中，当进行某一产品的装配工艺设计时，检索相似产品的装配工艺，若检索到，便在此基础上进行修改，从而生产新产品的装配工艺文件。而创成式装配 CAPP 是预先在知识库中存入一系列...
