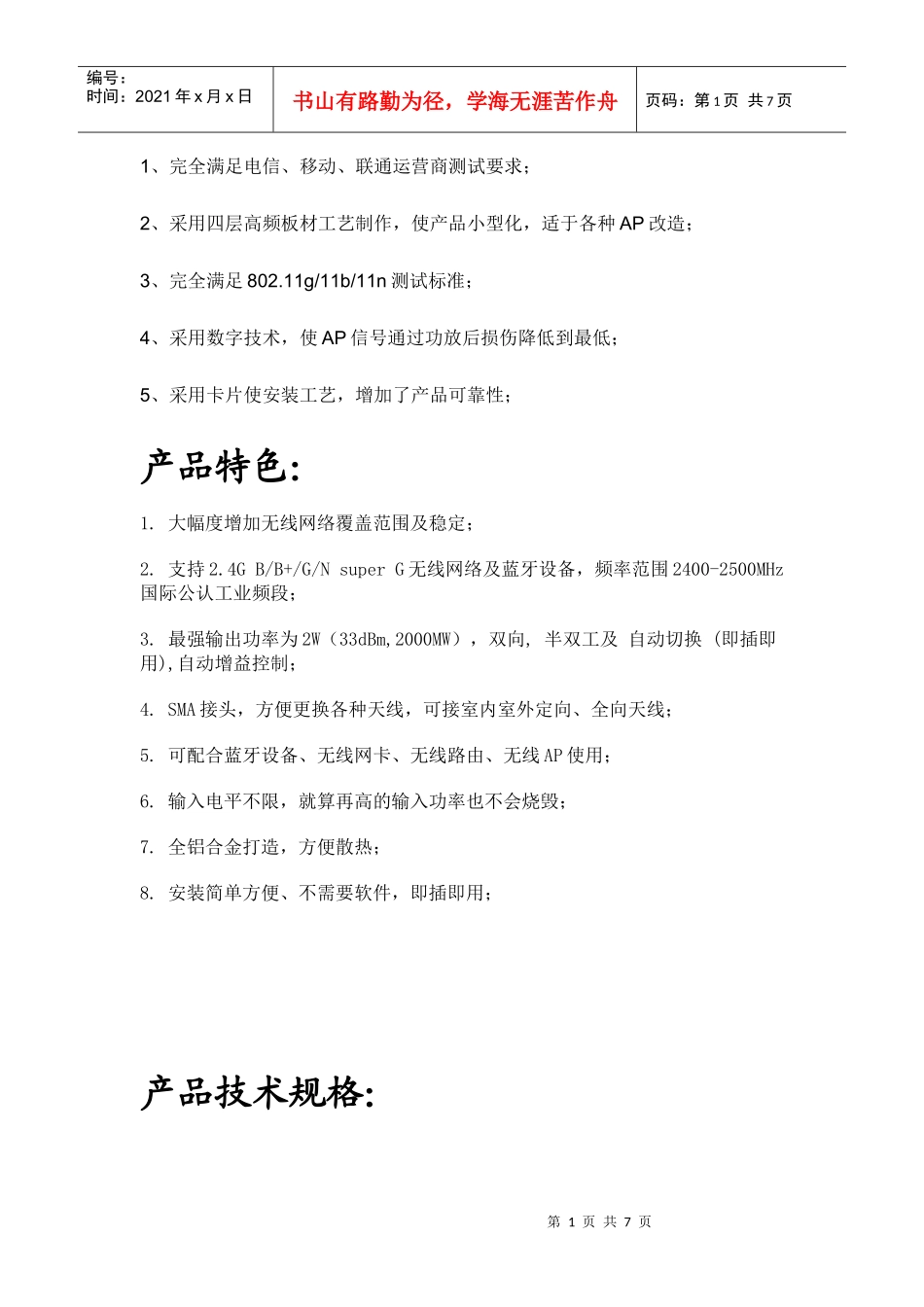

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页1、完全满足电信、移动、联通运营商测试要求；2、采用四层高频板材工艺制作，使产品小型化，适于各种AP改造；3、完全满足802.11g/11b/11n测试标准；4、采用数字技术，使AP信号通过功放后损伤降低到最低；5、采用卡片使安装工艺，增加了产品可靠性；产品特色：1.大幅度增加无线网络覆盖范围及稳定；2.支持2.4GB/B+/G/NsuperG无线网络及蓝牙设备，频率范围2400-2500MHz国际公认工业频段；3.最强输出功率为2W（33dBm,2000MW），双向,半双工及自动切换(即插即用),自动增益控制；4.SMA接头，方便更换各种天线，可接室内室外定向、全向天线；5.可配合蓝牙设备、无线网卡、无线路由、无线AP使用；6.输入电平不限，就算再高的输入功率也不会烧毁；7.全铝合金打造，方便散热；8.安装简单方便、不需要软件，即插即用；产品技术规格：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页产品型号RHC-WLANB-2701工作频率2400MHz～2500MHz工作带宽100MHz下行输出功率27dBm±1dBm最大不损输入功率上行：0dBm下行：20dBm上行增益10dB±1dB下行增益19dB±1dB下行增益调控范围10dB～20dB下行触发电平-8dBm±1dBm下行输入电平范围-15dBm～10dBm带内波动≤1.5dB(P-P)EVMIEEE802.11g标准信号源，速率54Mbps模式。平均发射功率dBmEVM(dB)≥27≤-27吞吐量衰耗值dB接收场强dBm吞吐量(Mbps)65-38±1≥2090-63±1≥18上行互调衰减≤-50dBc/30KHz下行互调衰减≤-36dBc/30KHz上行噪声系数≤2.5dB(P-P)驻波比≤1.45传输时延≤1μs工作环境温度－20℃～55℃储存环境温度－40℃～85℃工作环境湿度5%～95%输入/输出射频接口SMA-Female供电方式5.8V～6.4V整机功耗≤5W接口阻抗50Ω体积尺寸（宽×厚×高）80mm×50mm×18mm电源插座3.96电源端子产品测试：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页0.5W功放接至ZD1211B网卡上，测试。ZD1211B网卡采用NetworkStumbler探测信号ZD1211B网卡采用WIFIHOPPER探测信号第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页ZD1211B网卡+0.5W功放采用WIFIHOPPER探测信号第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页0.5W功放接至路由使用ZD1211B网卡采用NetworkStumbler探测信号第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页0.5W功放接至高功率网卡测试：速率测试：第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页普通的路由速率都可以跑到20M以上，这才是真正的11n的功放，别和11b/11g的功放来比，没有任何可比性。
