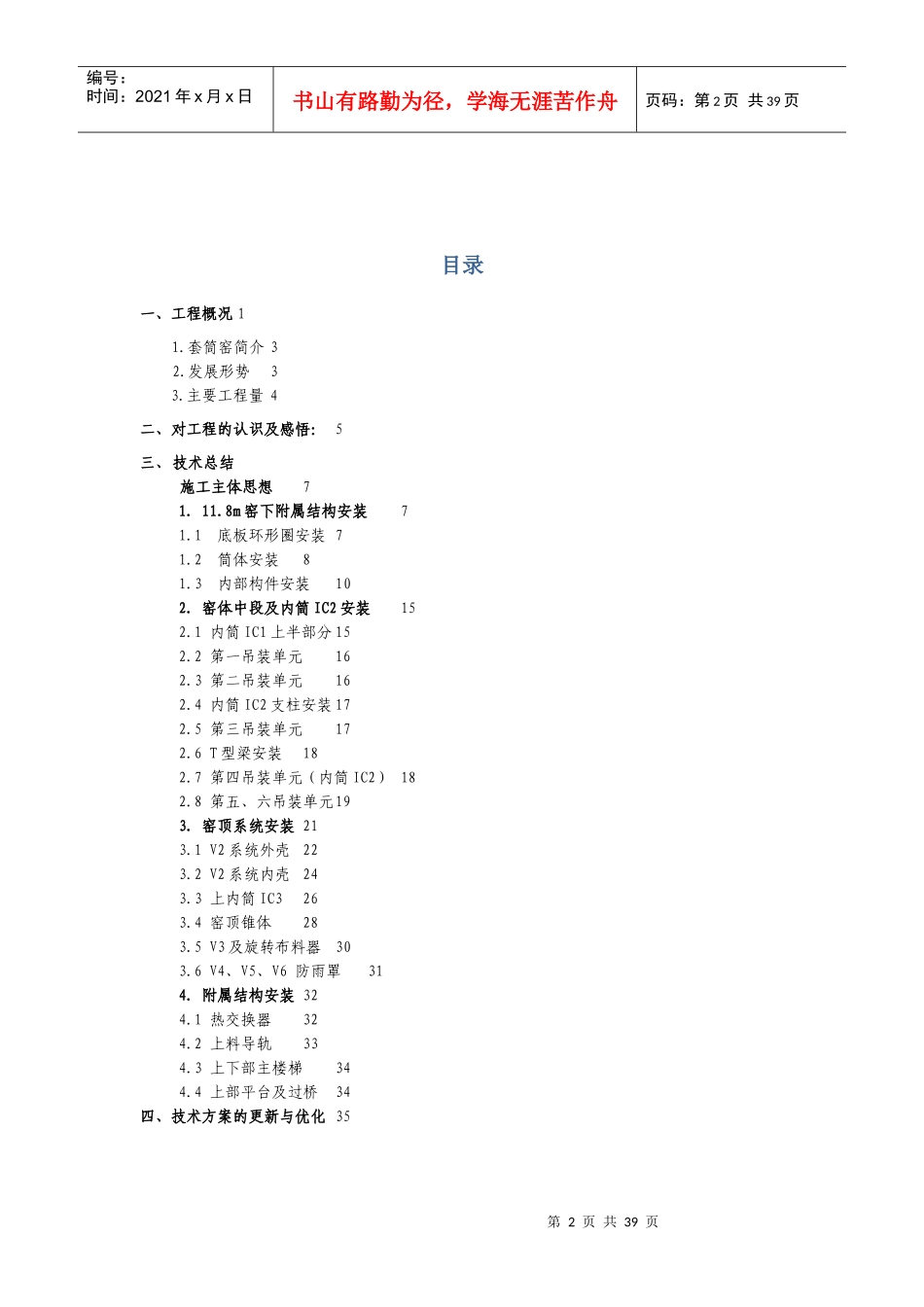

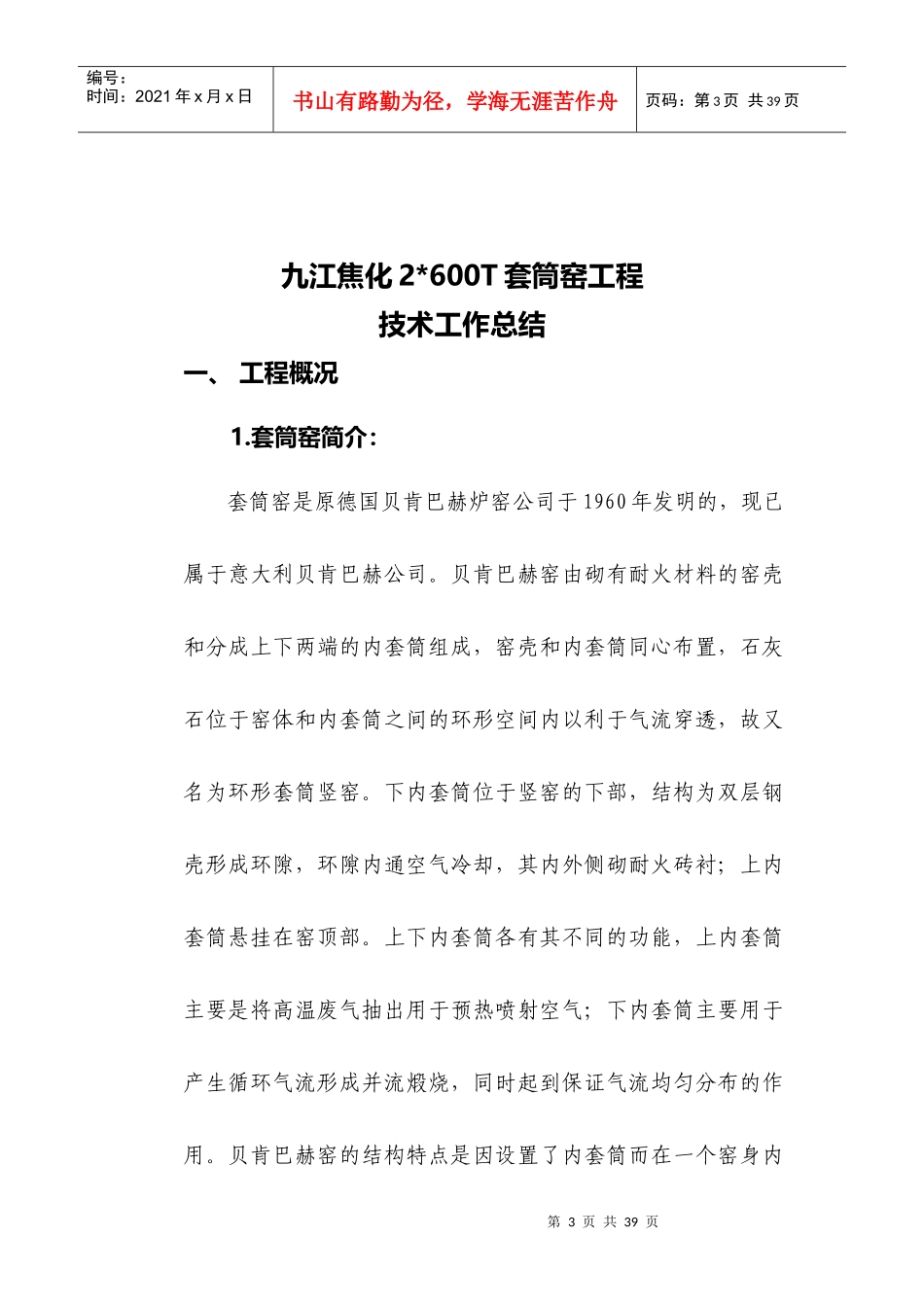

九江焦化套筒窑施工技术总结第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页目录一、工程概况11.套筒窑简介32.发展形势33.主要工程量4二、对工程的认识及感悟：5三、技术总结施工主体思想71.11.8m窑下附属结构安装71.1底板环形圈安装71.2筒体安装81.3内部构件安装102.窑体中段及内筒IC2安装152.1内筒IC1上半部分152.2第一吊装单元162.3第二吊装单元162.4内筒IC2支柱安装172.5第三吊装单元172.6T型梁安装182.7第四吊装单元（内筒IC2）182.8第五、六吊装单元193.窑顶系统安装213.1V2系统外壳223.2V2系统内壳243.3上内筒IC3263.4窑顶锥体283.5V3及旋转布料器303.6V4、V5、V6防雨罩314．附属结构安装324.1热交换器324.2上料导轨334.3上下部主楼梯344.4上部平台及过桥34四、技术方案的更新与优化35第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页九江焦化2*600T套筒窑工程技术工作总结一、工程概况1.套筒窑简介：套筒窑是原德国贝肯巴赫炉窑公司于1960年发明的，现已属于意大利贝肯巴赫公司。贝肯巴赫窑由砌有耐火材料的窑壳和分成上下两端的内套筒组成，窑壳和内套筒同心布置，石灰石位于窑体和内套筒之间的环形空间内以利于气流穿透，故又名为环形套筒竖窑。下内套筒位于竖窑的下部，结构为双层钢壳形成环隙，环隙内通空气冷却，其内外侧砌耐火砖衬；上内套筒悬挂在窑顶部。上下内套筒各有其不同的功能，上内套筒主要是将高温废气抽出用于预热喷射空气；下内套筒主要用于产生循环气流形成并流煅烧，同时起到保证气流均匀分布的作用。贝肯巴赫窑的结构特点是因设置了内套筒而在一个窑身内第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页就形成了并流煅烧。贝肯巴赫窑套筒窑从上到下分为：预热带、上部煅烧带（逆流）、中部煅烧带（逆流）、下部煅烧带（并流）、冷却带，其核心为下部并流煅烧带，石灰最终在下部煅烧带内烧成，保证了能够煅烧出优质活性石灰。贝肯巴赫窑窑内废气在预热矿石及喷射空气后自身温度下降到180℃左右由废气风机抽出，经布袋除尘器净化后排空。2.发展形势：至今在世界上已建有300多座贝肯巴赫窑，我国冶金系统首钢、马钢、梅钢、包钢、邢钢都引进了500t/d的套筒竖窑，武钢于2007年3月引进了一座600t/d的套筒竖窑，根据目前各座窑的生产情况，石灰平均活性较高，质量也非常好。唐山长城钢铁集团有限公司2*600t/d套筒窑工程施工现场位于九江焦化厂区内。安装工程主要由窑本体安装、内套筒安装、窑本体钢平台、主楼梯及零星构件安装组成。其中窑本体第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页安装包括11.8m窑下附属结构安装和11.8m以上窑体结安装，单座窑窑本体结构安装总工程量约为765吨左右。3.主要工程量：九江焦化2*600T套筒窑工程量统计序号图号分项名称重量(T）备注1CAB019811.8m窑下附属结构159.941窑本体金属结构2CAB0199上料导轨10.3203CAB0200窑体图237.7634CAB0201IC1下内筒63.6445IC2中内筒40.0616IC3上内筒25.6047CAB0203窑平台89.3318SRB0162窑楼梯27.2699TFB0179废气管道62.79710IMB0246内筒冷却风管9.10411驱动风管14.88912燃烧风管23.79813石灰冷却风装配0.59714GPB0132检修葫芦梁1.66915766.78716IMB0243窑外围烧嘴39.872窑本体设备17TFB0178热交换器14.93518CMB0144卷扬系统滑轮1.25519CFB0142旋转布料器6.50520AIB0118窑料位计0.16721振动筛及给料机2.60022ABB0116石灰料斗装料系统3.47123CMB0145卷扬机5.02424CMB0146上料小车1.84525FTB0141液压卸料阀0.52426FTB0142液压卸料装置6.23727IMB0246冷却梁上下装配7.67428驱动风机（3台）13.94229冷却风机（2台）6.00030高温废气风机（1台）15.00031废气除尘风机（1台）12.760第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页32国内外阀门35.000172.811说明：以上为单套窑重量二、对工程的认识及工作感悟套筒窑工程是公司2010年新接触的一个项目...
