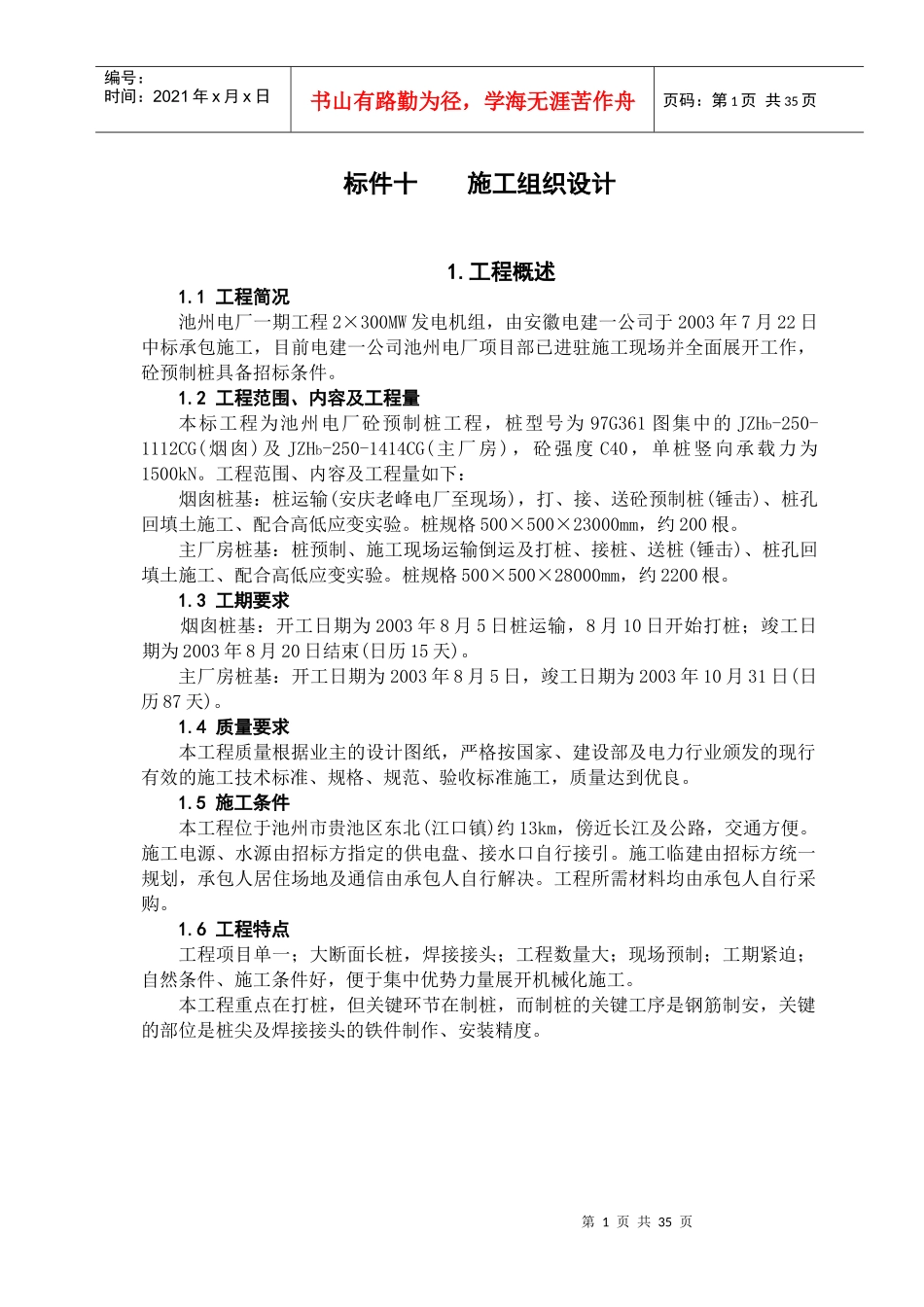

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页标件十施工组织设计1.工程概述1.1工程简况池州电厂一期工程2×300MW发电机组，由安徽电建一公司于2003年7月22日中标承包施工，目前电建一公司池州电厂项目部已进驻施工现场并全面展开工作，砼预制桩具备招标条件。1.2工程范围、内容及工程量本标工程为池州电厂砼预制桩工程，桩型号为97G361图集中的JZHb-250-1112CG(烟囱)及JZHb-250-1414CG(主厂房)，砼强度C40，单桩竖向承载力为1500kN。工程范围、内容及工程量如下：烟囱桩基：桩运输(安庆老峰电厂至现场)，打、接、送砼预制桩(锤击)、桩孔回填土施工、配合高低应变实验。桩规格500×500×23000mm，约200根。主厂房桩基：桩预制、施工现场运输倒运及打桩、接桩、送桩(锤击)、桩孔回填土施工、配合高低应变实验。桩规格500×500×28000mm，约2200根。1.3工期要求烟囱桩基：开工日期为2003年8月5日桩运输，8月10日开始打桩；竣工日期为2003年8月20日结束(日历15天)。主厂房桩基：开工日期为2003年8月5日，竣工日期为2003年10月31日(日历87天)。1.4质量要求本工程质量根据业主的设计图纸，严格按国家、建设部及电力行业颁发的现行有效的施工技术标准、规格、规范、验收标准施工，质量达到优良。1.5施工条件本工程位于池州市贵池区东北(江口镇)约13km，傍近长江及公路，交通方便。施工电源、水源由招标方指定的供电盘、接水口自行接引。施工临建由招标方统一规划，承包人居住场地及通信由承包人自行解决。工程所需材料均由承包人自行采购。1.6工程特点工程项目单一；大断面长桩，焊接接头；工程数量大；现场预制；工期紧迫；自然条件、施工条件好，便于集中优势力量展开机械化施工。本工程重点在打桩，但关键环节在制桩，而制桩的关键工序是钢筋制安，关键的部位是桩尖及焊接接头的铁件制作、安装精度。第2页共35页第1页共35页项目经理部项目经理：黄德富常务副经理：蒋玉明项目总工：易图林施工技术科2人卫生保健所2人公安派出所2人综合办公室2人财务核算科2人物资设备科2人计划统计科2人安全质量科2人试验室2人精测室2人制桩工程队222人打桩工程队172人编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页2.现场组织机构及主要人员、施工技术力量配置2.1现场组织管理机构我单位高度重视本项工程，中标后，将其列为今年度重点在建工程之重，实行项目法管理，组建以黄德富、蒋玉明(一级项目经理)任项目经理、常务副经理及易图林(工民建专业高级工程师)任项目总工程师，并设置“五科、三室、二所”的整体功能强的现场项目经理部，全权负责实施。调遣所属技术实力强、类似工程经验丰富、业绩突出的制桩、打桩二个专业工程队负责承建。项目部组织管理机构见下图：2.2主要管理人员配备详见《商务标》之标件七《主要施工人员情况表》2.3施工技术力量配备详见本标件之6.2《专业技工配备》第3页共35页第2页共35页110.5×13=6.5140.5142.2512345670.75蒸汽管蒸汽管编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页3．总体施工组织方案及规划3.1总体主导思路根据本标工程特点，结合我单位的技术装备能力和实践经验，为确保实现工期、质量、安全及文明施工等规划目标，施工组织的总体主导思路是：突击完成施工准备，上足专业机械技工；突出预制方桩关键，锤击沉桩限期完成；注重环保严把安全，材料工艺质量严控；精工细作确保优质，各方协力提前竣工。3.2主要施工方案3.2.1预制方桩采取现场设预制场集中预制，每根桩分二段，每段长14m(砼3.5m3、重8.75t)。采用矿渣水泥、砼罩塑膜及蒸汽养护，以加快模板与台座周转，确保工期进度。接头钢帽及桩尖钢靴的钢板件拟委托厂家加工制作，现场组焊。3.2.2桩体吊装、运输采用16t汽车起重机(QY16)吊装、20t汽车炮拖车运输。3.2.3锤击沉桩采用履带式桩架(608P，适用桩长24～30m)，配6t柴油桩锤(冲击部分6t，锤总重15t，冲击力5000～7000kN，冲程1.8～2.3m，适用于方桩50～55cm、桩尖可进入弱风化岩0.5～1.0m,设计单桩承载力3125～4375kN)。3.2.4接桩采用焊接接头(钢帽...
