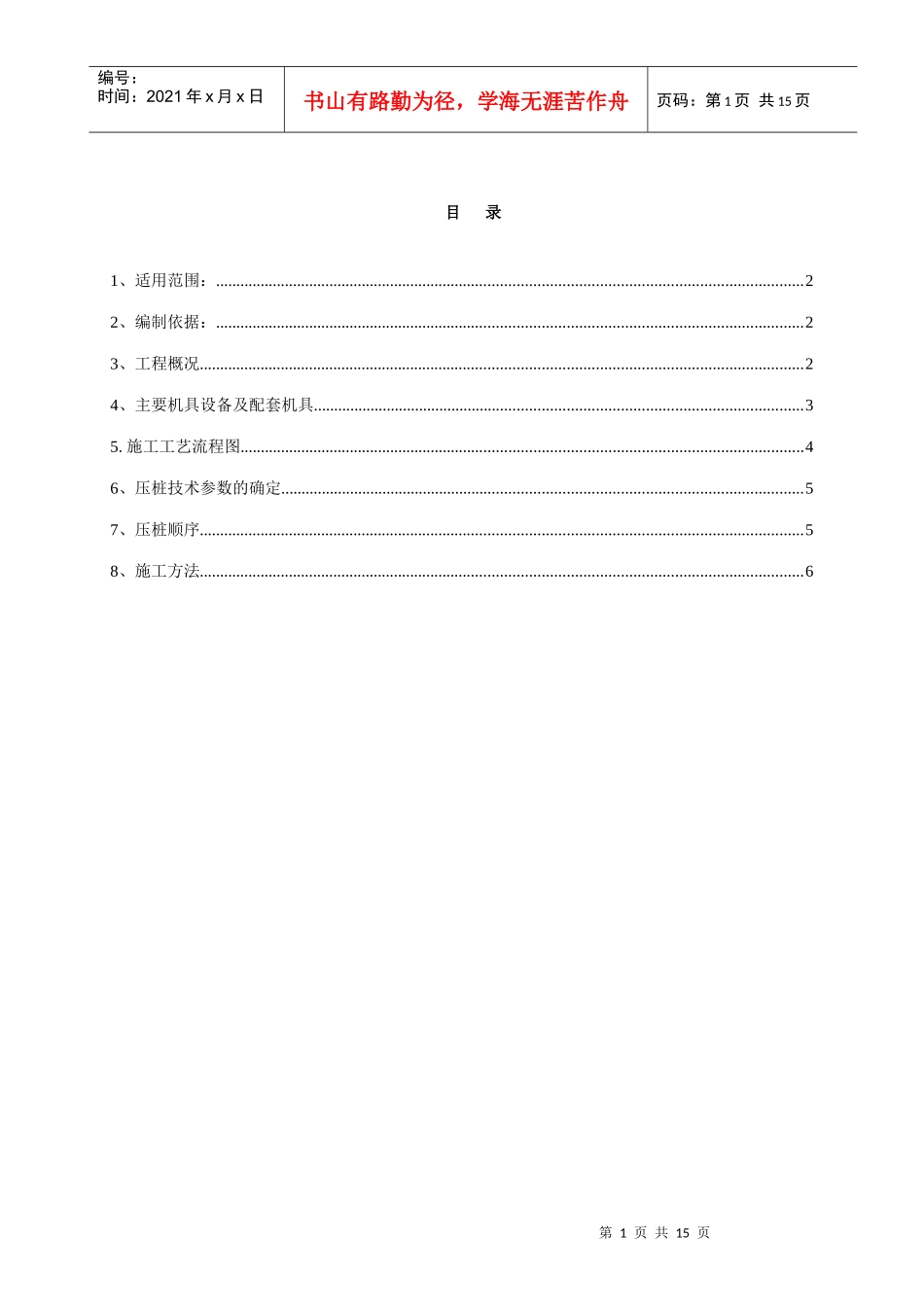

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页目录1、适用范围：...............................................................................................................................................22、编制依据：...............................................................................................................................................23、工程概况...................................................................................................................................................24、主要机具设备及配套机具.......................................................................................................................35.施工工艺流程图.........................................................................................................................................46、压桩技术参数的确定...............................................................................................................................57、压桩顺序...................................................................................................................................................58、施工方法...................................................................................................................................................6第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页1、适用范围：本指导书适用于工业与民用建筑（包括构筑物）静压预应力管桩工程。2、编制依据：2．1厦门交通指挥中心大楼岩土工程勘察报告书。2．2设计图纸、图纸会审纪要。2．3《建筑地基基础工程施工质量验收规范》GB50202-2002。2．4广东省预应力混凝土管桩基础技术规程（DBJ/T15-22-98）。2．5中华人民共和国国家标准，《先张法预应力混凝土管桩》（GB13476-1999）。2．6建筑钢结构焊接规程（JGJ81-91）。2．7国家及地方现行的有关质量、安全、文明施工的法律、法规。3、工程概况3．1工程名称：厦门市公安交通指挥中心大楼。3．2建设单位：公安交通管理局。3．3设计单位：中元国际工程设计研究院。3．4地质勘察单位：福建省地质工程勘察院3．5施工单位：福建省第一建筑工程公司厦门分公司3．6桩基工程安全等级为一级，为Ф500、600静压预应力C80管桩。3．7桩基工程质量目标：优良。3．8地质情况：勘察揭露的土体结构自上而下划分为：第一层人工填土（Q4m1），厚度2.2-4.2m；第二层全新流冲积层（Q4al），厚度0.6-3.2m；第三层全新流海积层（Q4m）,厚度0.3-2.9m；第四层上更新流冲洪积层（Q3al-pl），厚度1.9-7.0m；第五层更新流残积层（Qel），厚度1.1-23.9m；第六层燕山晚期花岗岩（r53），厚度7-27m，中～微风化基岩面埋深30-50mm。（详见地质勘察报告）第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页3．9设计要求1、桩端持力层为散体壮强风化花岗岩⑦-а层。2、ZH1Φ600—214根，单桩承载力为R=3200KN，极限承载力为5808KN；ZH2Φ500—66根，单桩承载力为R=2800KN，极限承载力为5080KN；ZH3Φ500—209根单桩承载力为R=2800KN，极限承载力为5080KN，抗拔标准值R=800KN，抗拔极限承载力1450KN。采用抱压式桩机，开口式桩尖。4、主要机具设备及配套机具序号机械设备名称型号及规格单位数量备注1静压桩机ZYJ-680B（抱压式）台1用于Φ500桩2静压桩机ZYJ-750B（抱压式）台1用于Φ600桩3CO2气体保护焊KRII500型台4接桩用焊接4送桩器Ф500、Ф600；L=11m根各1送桩用5氧、乙炔气套26CO2气瓶瓶4CO2焊接7配电柜标准台2动力照明8经纬仪J-2台2桩位测量9水准仪Ds-6台1标高10截桩器自制台1割桩头11汽车吊16T台1卸桩及二次搬运用5.施工工艺流程图施工准备第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤...
