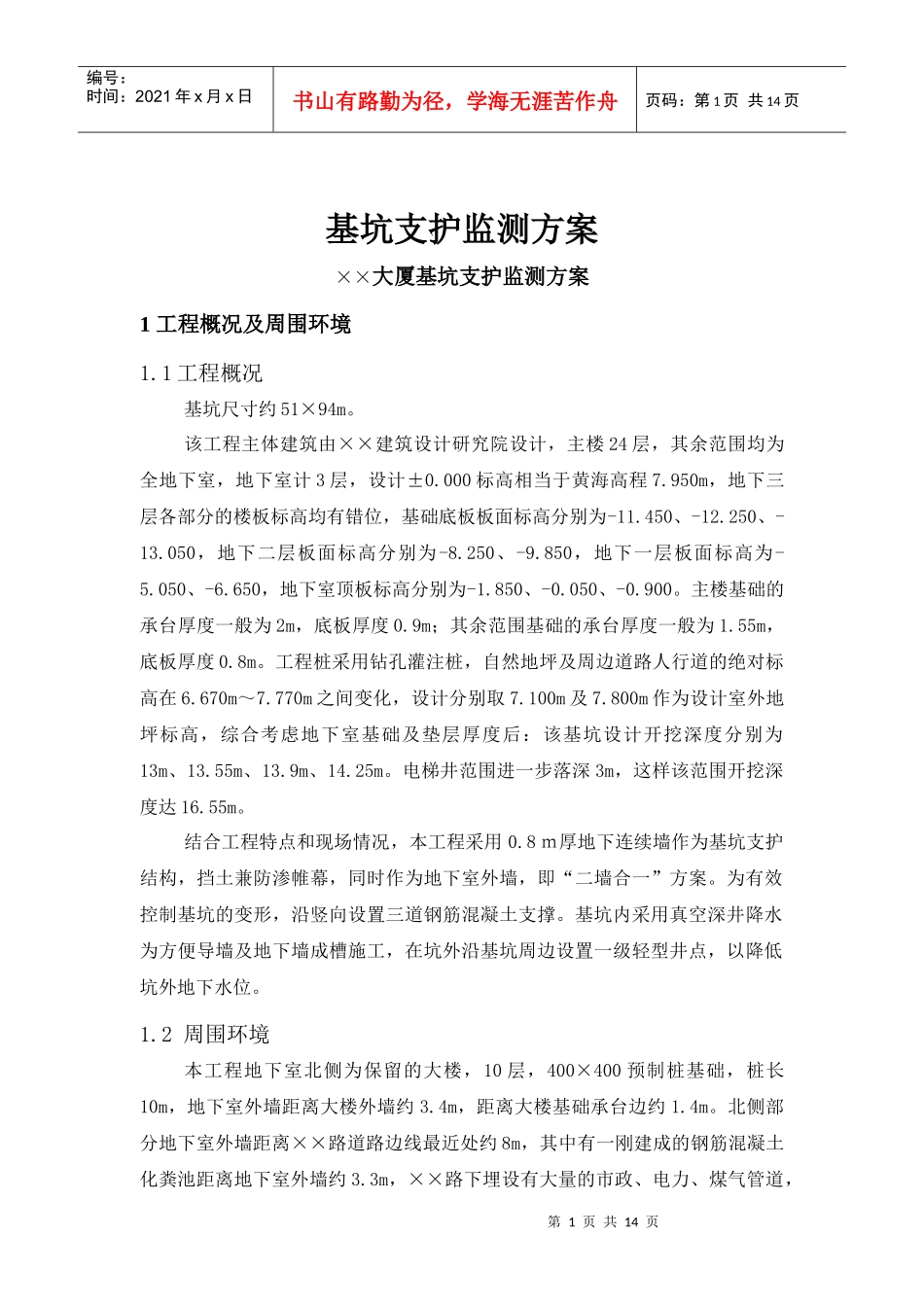

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页基坑支护监测方案××大厦基坑支护监测方案1工程概况及周围环境1.1工程概况基坑尺寸约51×94m。该工程主体建筑由××建筑设计研究院设计，主楼24层，其余范围均为全地下室，地下室计3层，设计±0.000标高相当于黄海高程7.950m，地下三层各部分的楼板标高均有错位，基础底板板面标高分别为-11.450、-12.250、-13.050，地下二层板面标高分别为-8.250、-9.850，地下一层板面标高为-5.050、-6.650，地下室顶板标高分别为-1.850、-0.050、-0.900。主楼基础的承台厚度一般为2m，底板厚度0.9m；其余范围基础的承台厚度一般为1.55m，底板厚度0.8m。工程桩采用钻孔灌注桩，自然地坪及周边道路人行道的绝对标高在6.670m～7.770m之间变化，设计分别取7.100m及7.800m作为设计室外地坪标高，综合考虑地下室基础及垫层厚度后：该基坑设计开挖深度分别为13m、13.55m、13.9m、14.25m。电梯井范围进一步落深3m，这样该范围开挖深度达16.55m。结合工程特点和现场情况，本工程采用0.8ｍ厚地下连续墙作为基坑支护结构，挡土兼防渗帷幕，同时作为地下室外墙，即“二墙合一”方案。为有效控制基坑的变形，沿竖向设置三道钢筋混凝土支撑。基坑内采用真空深井降水为方便导墙及地下墙成槽施工，在坑外沿基坑周边设置一级轻型井点，以降低坑外地下水位。1.2周围环境本工程地下室北侧为保留的大楼，10层，400×400预制桩基础，桩长10m，地下室外墙距离大楼外墙约3.4m，距离大楼基础承台边约1.4m。北侧部分地下室外墙距离××路道路边线最近处约8m，其中有一刚建成的钢筋混凝土化粪池距离地下室外墙约3.3m，××路下埋设有大量的市政、电力、煤气管道，第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页但距离基坑均比较远。基坑东侧为××街，地下室距离××街道路边线约3m，路下埋有电缆、煤气、自来水、雨水、污水等管线。基坑南侧为××小区，地下室外墙距离小区围墙最近处约3.2m，围墙采用条形基础，基础埋深0.6m，××住宅楼为11层小高层，桩基础设一层地下室，距离基坑最近处约10m。基坑西侧为××小学教学楼，4层框架，325直径夯扩桩基础，桩长5.5m，地下室距离学校建筑最近处约3m，距离学校围墙约1.6m。2工程地质条件根据××市勘测设计研究院提供的《××大厦工程岩土工程勘察报告（详勘）》，场地40m以内的土层分布大致如下：第1-1层为杂填土。表层为40~50cm厚的水泥地坪及机床基础，场地东南侧水泥地坪下还有一层40~50cm厚的水泥地块，充填物以砂质粉土为主，混30~40%砖瓦块石。层厚1.1～3.6m。第1-2层为有机质填土。含较多有机腐植物、螺壳及碎石，主要分布在场地西侧，层厚0.8~3.4m，层底标高2.93~5.13m。第1-3层为素填土。饱和，松软，含少量砖瓦碎石，充填物以粘质粉土为主。层厚0.6～2.9m，层底标高2.37～5.29m。第2层为砂质粉土，灰黄色，稍密～稍密+，局部夹薄层粘质粉土，层厚约0.4～2.8m，层底标高2.57～0.99m。第3-1层为砂质粉土混粉砂，浅黄色，中密，层厚约2.0～6.8m，层底标高-3.79～0.3m。第3-2层为砂质粉土，中密，局部夹薄层粉砂，层厚约1.4～5.4m，层底标高-7.73～-2.63m。第3-3层为粉砂，中密，局部为细砂，层厚约1.5~7.9m，层底标高约-10.97~-6.9m。第3-4层为粘质粉土，稍密+，层厚约1.1~3.1m，层底标高约-12.27~-7.89m。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页第3-5层为粘质粉土夹粉砂，中密，层厚约0.7~2.8m，层底标高约-13.17~-10.91m。第4-1层为淤泥质粉质粘土，流塑，局部夹0.1~0.3cm厚的粉土薄层。层厚约1.3~4.5m，层底标高约-16.97~-13.44m。第4-2层为淤泥质粘土夹粉土，流塑，多粉土薄层，层厚约1.3~5.7m，层底标高约-22.07~-16.06m。第4-3层为淤泥质粉质粘土，流塑。层厚约1.0~5.6m，层底标高约-22.37~-17.56m。第5-1层为粘土，软塑，层厚约0.7~3.5m。第5-2层为粉质粘土，可塑，层厚约1.8~8.3m。第5-3层为粘土，软塑，层厚约0.8~5.7m。第5-4层为粉质粘土，可塑~硬塑，层...
