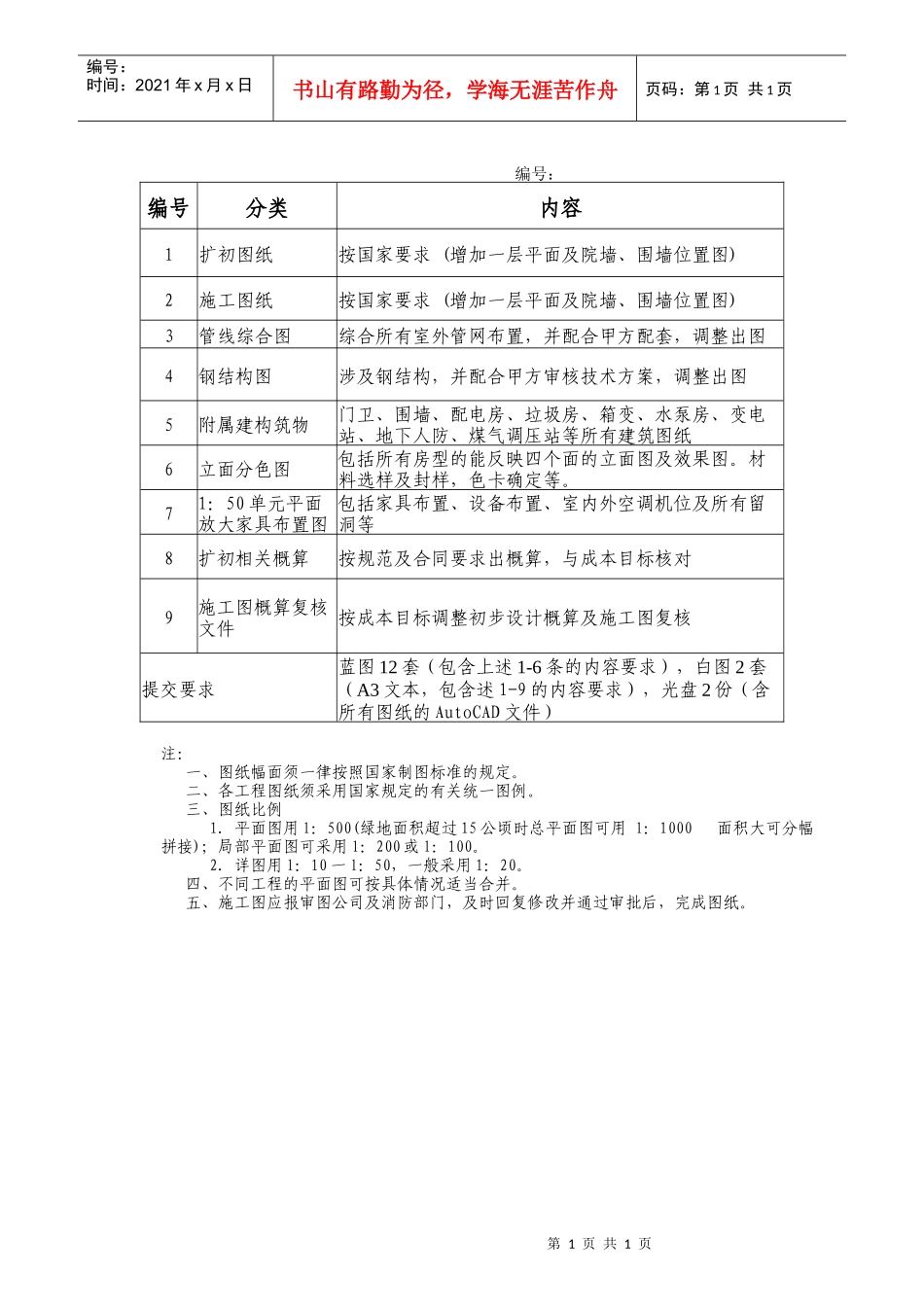

第1页共1页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共1页编号：编号分类内容1扩初图纸按国家要求(增加一层平面及院墙、围墙位置图)2施工图纸按国家要求(增加一层平面及院墙、围墙位置图)3管线综合图综合所有室外管网布置，并配合甲方配套，调整出图4钢结构图涉及钢结构，并配合甲方审核技术方案，调整出图5附属建构筑物门卫、围墙、配电房、垃圾房、箱变、水泵房、变电站、地下人防、煤气调压站等所有建筑图纸6立面分色图包括所有房型的能反映四个面的立面图及效果图。材料选样及封样，色卡确定等。71：50单元平面放大家具布置图包括家具布置、设备布置、室内外空调机位及所有留洞等8扩初相关概算按规范及合同要求出概算，与成本目标核对9施工图概算复核文件按成本目标调整初步设计概算及施工图复核提交要求蓝图12套（包含上述1-6条的内容要求），白图2套（A3文本，包含述1-9的内容要求），光盘2份（含所有图纸的AutoCAD文件）注：一、图纸幅面须一律按照国家制图标准的规定。二、各工程图纸须采用国家规定的有关统一图例。三、图纸比例1．平面图用l：500(绿地面积超过15公顷时总平面图可用l：1000面积大可分幅拼接)；局部平面图可采用l：200或l：100。2．详图用l：10一l：50，一般采用1：20。四、不同工程的平面图可按具体情况适当合并。五、施工图应报审图公司及消防部门，及时回复修改并通过审批后，完成图纸。
