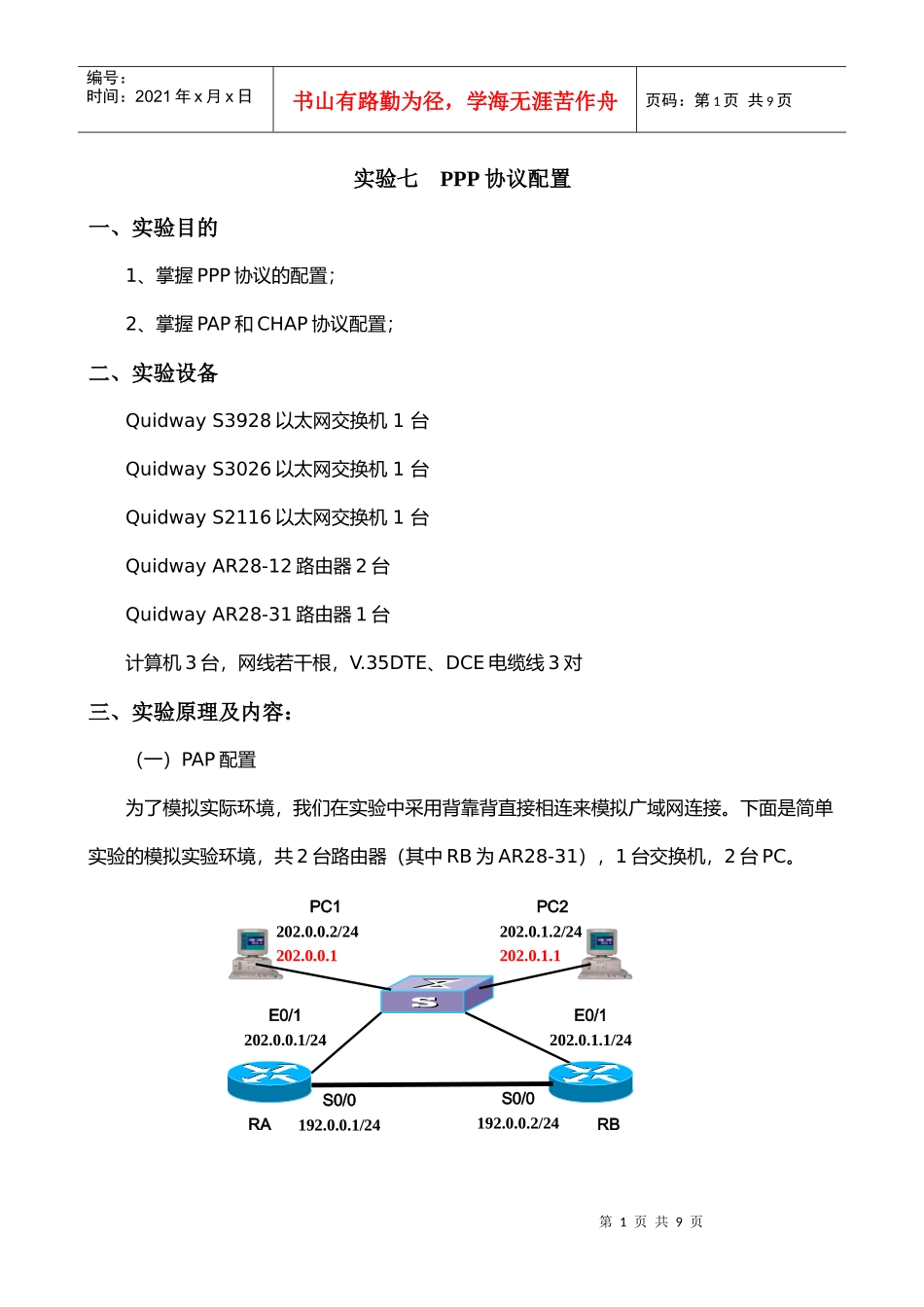

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页实验七PPP协议配置一、实验目的1、掌握PPP协议的配置；2、掌握PAP和CHAP协议配置；二、实验设备QuidwayS3928以太网交换机1台QuidwayS3026以太网交换机1台QuidwayS2116以太网交换机1台QuidwayAR28-12路由器2台QuidwayAR28-31路由器1台计算机3台，网线若干根，V.35DTE、DCE电缆线3对三、实验原理及内容：（一）PAP配置为了模拟实际环境，我们在实验中采用背靠背直接相连来模拟广域网连接。下面是简单实验的模拟实验环境，共2台路由器（其中RB为AR28-31），1台交换机，2台PC。PC1202.0.0.2/24202.0.0.1RARBS0/0192.0.0.1/24PC2202.0.1.2/24202.0.1.1S0/0192.0.0.2/24E0/1202.0.1.1/24E0/1202.0.0.1/24第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1、路由器各接口IP地址设置如下：RTARTBE1202．0．0．1/24202．0．1．1/24S0192．0．0．1/24192．0．2．1/242、PC机的IP地址和缺省网关的IP地址如下：PCAPCBIPAddress202．0．0．2／24202．0．1．2／24Gateway202．0．0．1202．0．1．1为了保证配置不受影响，请在实验之前清除路由器的所有配置后重新启动。3、配置主机地址，参考下面的命令配置PAP协议：sys[ra]sysnameRA[RA]interfacee0/1[RA-Ethernet0/1]ipaddr202.0.0.124[RA-Ethernet0/1]interfaces0/0[RA-Serial0/0]ipaddr192.0.0.124[RA-Serial0/0][RA-Serial0/0]pppauthentication-modepap[RA-Serial0/0]q[RA]local-userrouterb[RA-luser-routerb]passwordsimplehello[RA-luser-routerb]service-typeppp[RA-luser-routerb]quit[RA]save[RA]rip[RA-rip]network202.0.0.0[RA-rip]network192.0.0.0[RA-rip]q[RA]sys[Quidway]sysnameRB[RB]INTERFACEE0/1[RB-Ethernet0/1]ipaddr202.0.1.124[RB-Ethernet0/1]interfaces0/0第3页共9页第2页共9页E0/1192.168.2.1/24PC1192.168.1.2/24192.168.1.1PC2192.168.2.2/24192.168.2.1RARBS0/0192.0.0.1/24S1/1192.0.1.1/24PC3192.168.3.2/24192.168.3.1RCS1/0192.0.0.2/24S0/1192.0.1.2/24E0/1192.168.3.1/24E0/1192.168.1.1/24编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页[RB-Serial0/0]ipaddr192.0.0.224[RB-Serial0/0][RB-Serial0/0]ppppaplocal-userrouterbpasswordsimplehello[RB-Serial0/0]q[RB]rip[RB-rip]network202.0.1.0[RB-rip]network192.0.0.04、PC1与PC互相能够ping通。该实验配置简单，但涉及的原理非常重要，在完成实验时一定要掌握两种验证的原理和工作方式以及两者的异同。5、三台路由器的PAP协议配置system-view[Quidway]sysnameRA[RA]interfacee0/1[RA-Ethernet0/1]ipaddr192.168.1.124[RA-Ethernet0/1]interfaces0/0[RA-Serial0/0]ipaddr192.0.0.124[RA-Serial0/0]q[RA]rip[RA-rip]network192.168.1.0[RA-rip]network192.0.0.0[RA-rip]q[RA]interfaces0/0[RA-Serial0/0]pppauthentication-modepap[RA-Serial0/0]q[RA]local-userrouterb[RA-luser-routerb]passwordsimplehello第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页[RA-luser-routerb]service-typeppp[RA-luser-routerb]q[RA]save[RA]dispiprouRoutingTable:publicnetDestination/MaskProtocolPreCostNexthopInterface127.0.0.0/8DIRECT00127.0.0.1InLoopBack0127.0.0.1/32DIRECT00127.0.0.1InLoopBack0192.0.0.0/24DIRECT00192.0.0.1Serial0/0192.0.0.1/32DIRECT00127.0.0.1InLoopBack0192.0.0.2/32DIRECT00192.0.0.2Serial0/0192.0.1.0/24RIP1001192.0.0.2Serial0/0192.168.1.0/24DIRECT00192.168.1.1Ethernet0/1192.168.1.1/32DIRECT00127.0.0.1InLoopBack0192.168.2.0/24RIP1001192.0.0.2Serial0/0192.168.3.0/24RIP1002192.0.0.2Serial0/0[RA]interfaces0/0[RA-Serial0/0]shutdown[RA-Serial0/0]undoshutdown[RA-Serial0/0][RA-Serial0/0]dispcur#sysnameRA#radiusschemesystem#domainsystem#local-usera...
