mapinfo图转geomap图的操作流程VIP专享VIP免费

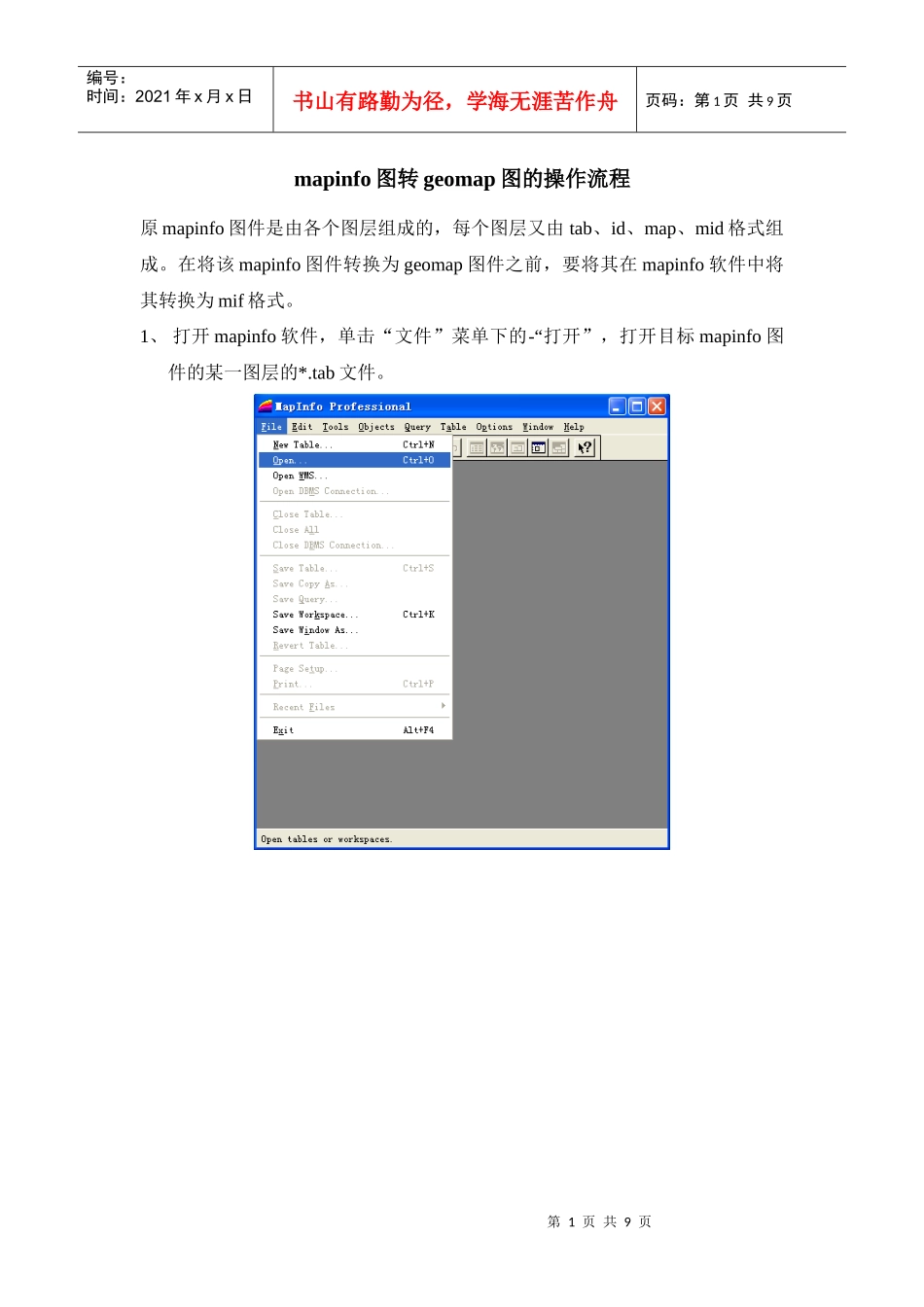

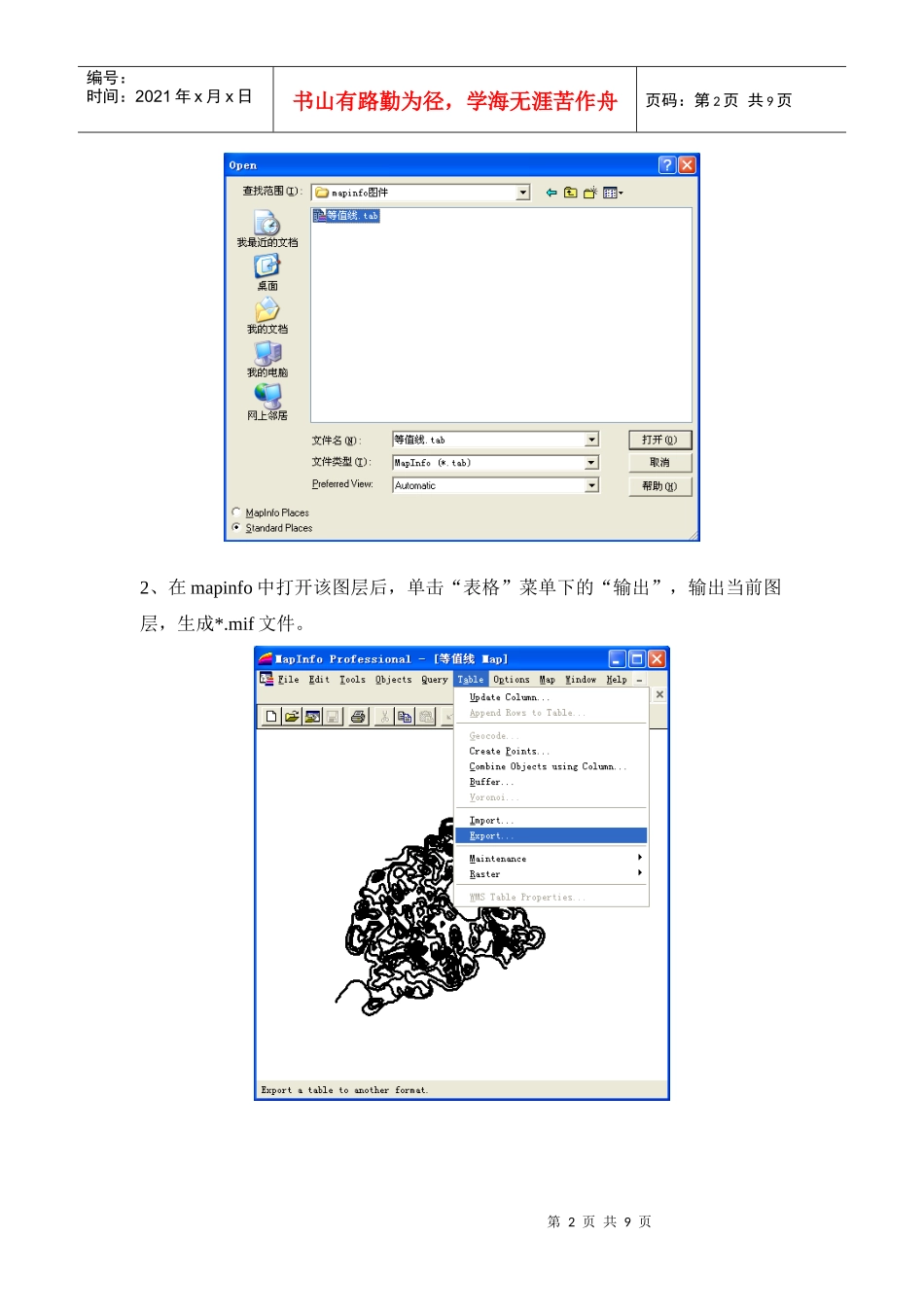

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页mapinfo图转geomap图的操作流程原mapinfo图件是由各个图层组成的，每个图层又由tab、id、map、mid格式组成。在将该mapinfo图件转换为geomap图件之前，要将其在mapinfo软件中将其转换为mif格式。1、打开mapinfo软件，单击“文件”菜单下的-“打开”，打开目标mapinfo图件的某一图层的*.tab文件。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2、在mapinfo中打开该图层后，单击“表格”菜单下的“输出”，输出当前图层，生成*.mif文件。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页3、依次操作，直至所有图层都转换为mif格式。4、打开geomap图形转换工具，单击其“数据”菜单下的“mapinfo数据导入”，选择目标mif文件，然后单击“打开”，即可将该图层导入到图形转换工具中然后单击“文件”菜单下的“另存为”，指定保存位置，即可将转换所得的geomap图件存放到指定的位置。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页5、依次操作，直至所有mif格式的图层都转换为geomap格式。6、将该mapinfo图件中任一geomap图层，导入到图册中，做为图件。将该图件打开，然后在图层处右键单击，选择导入图层，将其它各层导入到当前图件中，然后按坐标叠合，即可将所有图层合并为同一图件中。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页Mapinfo图件发现问题分析与处理在对mapinfo图件做图形转换为geomap图件后发现，一旦将图层接坐标叠合，总是有图层上图元消息。经查看其坐标发现，不同图层所在图幅范围不一致。最后发现，该问题出现在mapinfo的tab文件中。例如9-2储层含油饱和度（19）图件，里面的井位和井位边框图层为用户坐标图件，而等值线和等高值等图层为经纬度坐标。从而另存出的mif文件的坐标信息就是不一致的。解决方法：1、将图件在mapinfo中打开，然后单击“文件”菜单下的“另存为”，然后选择需要另存的图层，然后单击“另存为(saveas、、)”按钮。第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页2、在弹出的窗口中选择另存文件位置，单击投影(projection)按钮，在弹出的投影类型窗口中选择与井位边框一致的投影类型，然后单击“ok”：输入XY最大、最小值。单击“ok”.第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页3、单击“保存”按钮，对于修改后的tab文件进行保存。4、重新打开这个新的tab文件，然后输出为mif文件5、对该mif在图形转换工具中进行转换，然后导入到井位图件，按坐标叠合即可。
