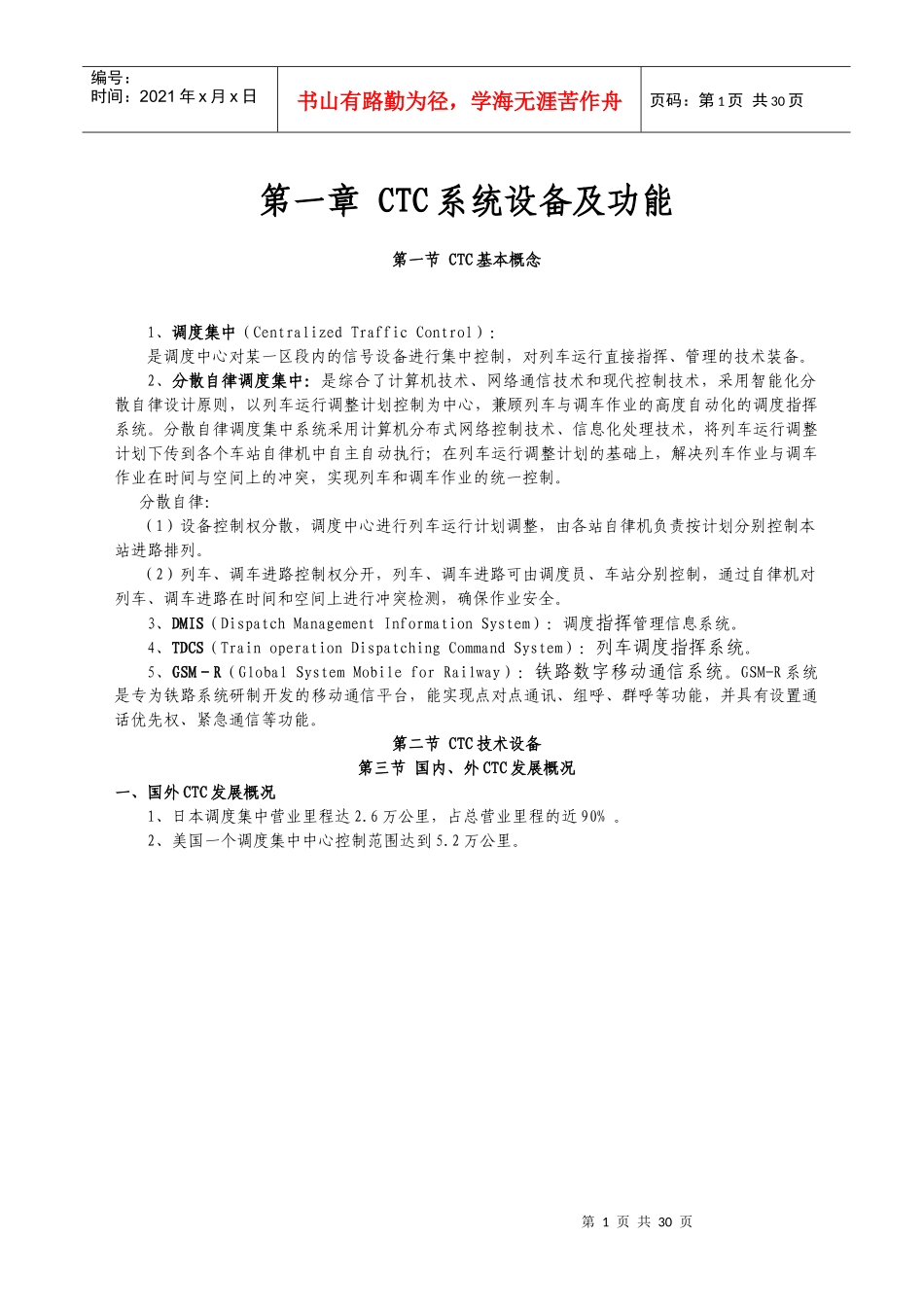

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页第一章CTC系统设备及功能第一节CTC基本概念1、调度集中（CentralizedTrafficControl）：是调度中心对某一区段内的信号设备进行集中控制，对列车运行直接指挥、管理的技术装备。2、分散自律调度集中：是综合了计算机技术、网络通信技术和现代控制技术，采用智能化分散自律设计原则，以列车运行调整计划控制为中心，兼顾列车与调车作业的高度自动化的调度指挥系统。分散自律调度集中系统采用计算机分布式网络控制技术、信息化处理技术，将列车运行调整计划下传到各个车站自律机中自主自动执行；在列车运行调整计划的基础上，解决列车作业与调车作业在时间与空间上的冲突，实现列车和调车作业的统一控制。分散自律：（1）设备控制权分散，调度中心进行列车运行计划调整，由各站自律机负责按计划分别控制本站进路排列。（2）列车、调车进路控制权分开，列车、调车进路可由调度员、车站分别控制，通过自律机对列车、调车进路在时间和空间上进行冲突检测，确保作业安全。3、DMIS（DispatchManagementInformationSystem）：调度指挥管理信息系统。4、TDCS（TrainoperationDispatchingCommandSystem）：列车调度指挥系统。5、GSM－R（GlobalSystemMobileforRailway）：铁路数字移动通信系统。GSM-R系统是专为铁路系统研制开发的移动通信平台，能实现点对点通讯、组呼、群呼等功能，并具有设置通话优先权、紧急通信等功能。第二节CTC技术设备第三节国内、外CTC发展概况一、国外CTC发展概况1、日本调度集中营业里程达2.6万公里，占总营业里程的近90%。2、美国一个调度集中中心控制范围达到5.2万公里。第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页3、法国高速铁路、加拿大和北美的重载运输，已经全部实现了综合指挥调度。图1－4高速综合调度中心二、国内CTC发展概况1、1991年12月23日，CTC-4000调度集中系统在柳圆—哈密调度区段开通运行。2、2002年11月，ITC-2000型调度集中在原西宁分局哈尔盖—格尔木调度区段开通运行，使用至今。3、2004年5月12日，分散自律调度集中系统在西哈线正式开通运行。西宁－哈尔盖区段全长176km，为单线区段，共有17个车站（其中10个为无行车人员车站），设1个调度台（配列车调度员、助理调度员及综合维修调度员），2003年11月26日投入试运行，2004年1月15日通过技术预审，2004年4月27日通过技术审查，2004年5月12日正式开通运行。西哈线应用情况见图1－5。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页图1－5西哈线CTC实施情况4、目前分散自律调度集中正在胶济线、陇海线、浙赣线、武九线等的部分区段开发应用。三、我局CTC发展概况我局CTC应用区段为胶济线青岛－平陵城区段（见图1－6）、陇海线徐州西－虞城县区段（见图1－7），目前应用情况良好。图1－6胶济线青岛－平陵城区段第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页图1－7陇海线徐州西－虞城县区段1、CTC应用总体设计方案（1）胶济线纳入CTC控制的车站共计32个，划分为三个调度区段：青岛－高密（含）区段，管辖CTC控制车站12个；高密－淄博区段，管辖CTC控制车站14个；淄博（含）－平陵城区段，管辖CTC控制车站6个。其中姚哥庄和蔡家庄站为无行车人员值守车站（简称无人站，下同）。陇海线管内纳入CTC控制的车站共计11个，全部由西陇海调度区段管辖，其中杨楼和李庄站为无人站。（2）胶济、陇海线全线均为双线区段，其中淄博-临淄，即墨-高密为四线区段。四线区段的三、四线为客货共线。（3）除青岛站、青岛西站、东风站的独立调车场外，胶济线青岛－平陵城间、陇海线徐州西－虞城县间所有正线、到发线、集中联锁的调车线纳入CTC控制。对青岛站、青岛西站、淄博站、东风站、胶州站、蓝村站、夹河寨站、虞城县站，由于线路运用、作业组织复杂，在列车调度员无法兼顾的情况下，采取列车调度员确定列车运行线与各站确定接发车股道相结合的方式，共同确定...
