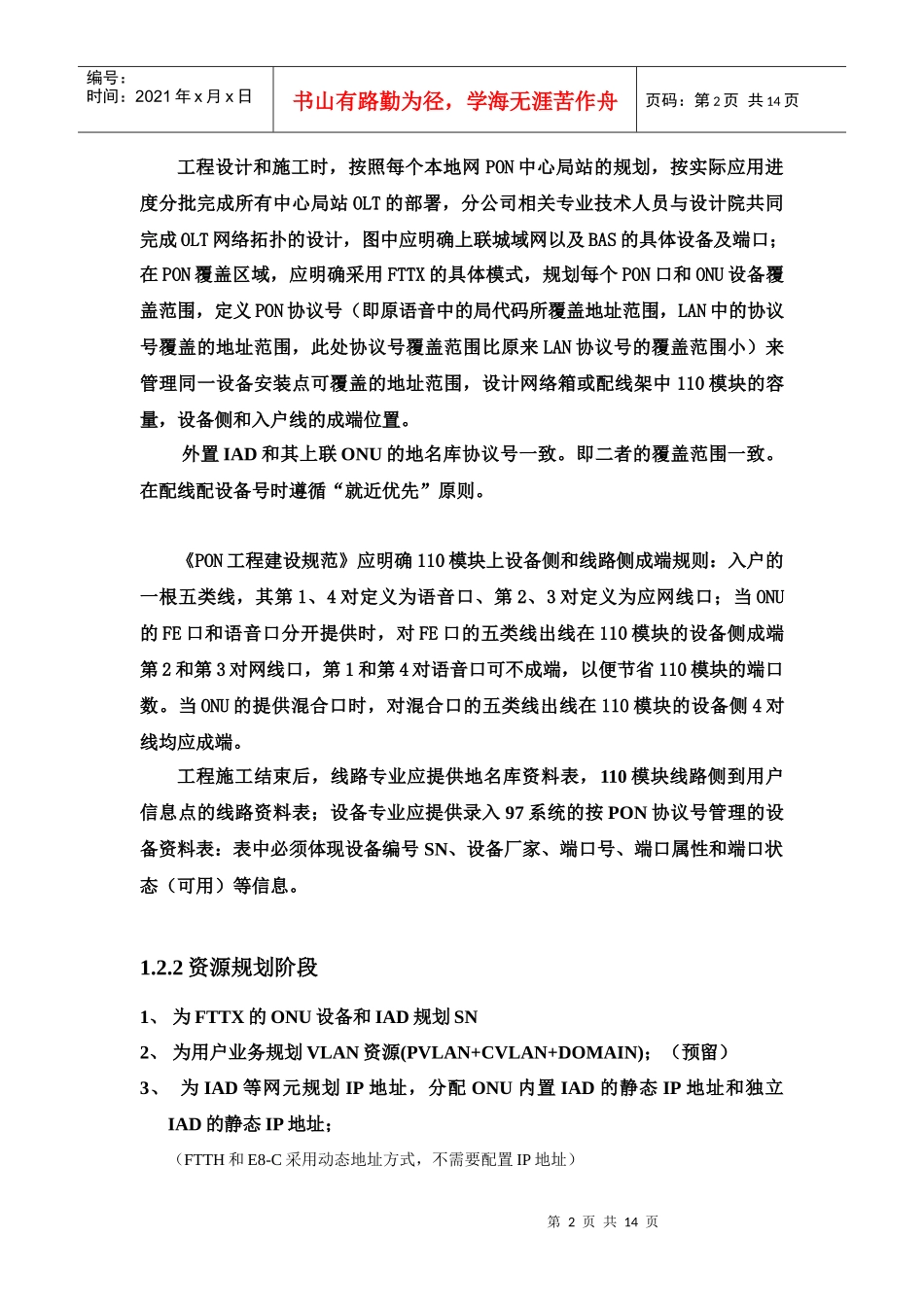

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页FTTX模式下设备的安装和业务开通流程概述1、总则1．1概述本文件对浙江电信ONU/IAD和家庭网关接入PON网络（FTTX）和现有数据DSLAM/LAN场景下，提供传统语音、上网和IPTV等数据业务时，所涉及的相关设备安装界面、资源管理和业务开通流程作一概述。同时补充光专线业务场景的开通流程。各分公司和相关设备厂家应以本文作为开发相关接口的主要依据。详细的设备安装和业务开通流程见正在编写的《PON工程建设规范》和已完成的《FTTX模式下支撑系统业务开通流程》框图。1．2设备安装和资源录入FTTX的开通流程主要分为四个阶段：工程设计阶段、资源规划阶段，设备和外线工程施工阶段，业务受理开通阶段；在前三个阶段已约定的主要内容：资源管理系统中保留EPON的光路编码资料EN，暂不保留ONU和IAD等终端设备的SN号等资料（因设备号是动态增加的，端口状态也在动态变化）；97系统中保留ONU和IAD的SN号、端口号、端口类型和端口状态等资料，二者通过地名库的协议号进行关联；97系统中保留家庭网关的SN资料。SN号在资源系统中的管理在资源整合时一并实施。针对普通光专线，走97系统的安装开通流程；对大客户光专线，CRM受理后送SG完成光路配置和开通；规划时独立分配一段SN给SG供光专线用，97系统不管理该批SN号。1.2.1工程设计阶段第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页工程设计和施工时，按照每个本地网PON中心局站的规划，按实际应用进度分批完成所有中心局站OLT的部署，分公司相关专业技术人员与设计院共同完成OLT网络拓扑的设计，图中应明确上联城域网以及BAS的具体设备及端口；在PON覆盖区域，应明确采用FTTX的具体模式，规划每个PON口和ONU设备覆盖范围，定义PON协议号（即原语音中的局代码所覆盖地址范围，LAN中的协议号覆盖的地址范围，此处协议号覆盖范围比原来LAN协议号的覆盖范围小）来管理同一设备安装点可覆盖的地址范围，设计网络箱或配线架中110模块的容量，设备侧和入户线的成端位置。外置IAD和其上联ONU的地名库协议号一致。即二者的覆盖范围一致。在配线配设备号时遵循“就近优先”原则。《PON工程建设规范》应明确110模块上设备侧和线路侧成端规则：入户的一根五类线，其第1、4对定义为语音口、第2、3对定义为应网线口；当ONU的FE口和语音口分开提供时，对FE口的五类线出线在110模块的设备侧成端第2和第3对网线口，第1和第4对语音口可不成端，以便节省110模块的端口数。当ONU的提供混合口时，对混合口的五类线出线在110模块的设备侧4对线均应成端。工程施工结束后，线路专业应提供地名库资料表，110模块线路侧到用户信息点的线路资料表；设备专业应提供录入97系统的按PON协议号管理的设备资料表：表中必须体现设备编号SN、设备厂家、端口号、端口属性和端口状态（可用）等信息。1.2.2资源规划阶段1、为FTTX的ONU设备和IAD规划SN2、为用户业务规划VLAN资源(PVLAN+CVLAN+DOMAIN)；（预留）3、为IAD等网元规划IP地址，分配ONU内置IAD的静态IP地址和独立IAD的静态IP地址；（FTTH和E8-C采用动态地址方式，不需要配置IP地址）第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页4、在资源管理系统里面利用原有的光路编码EN，来标识具体的PON口以及光分支级数和光分支路数。为便于维护，工程设计时建议现阶段采用1：16和1：32两种光分支器，并且每个光分支器预留2-4个光口作为维护用。工程结束验收通过后，光路编码EN录入到资源管理系统，并且与光分支器覆盖的物理地址一一对应，预留的光分支口做到分光器所在地址。1.2.3设备和线路工程施工阶段1、设备工程管理人员：在EMS上手工配置ONU数据，（或在IADMS上配置IAD相关用户板局数据，详细内容略）包括：配置ONU：根据ONU命名规则手工生成SN，添加SN/ONU,配置管理通道模板，设备配置模板；配置业务模板：PON口上行带宽模板(暂定工程期间开通100M），管理/IAD静态IP地址，管理/IADVLAN；配置端口：根据端口属性顺序配置用户端口...
