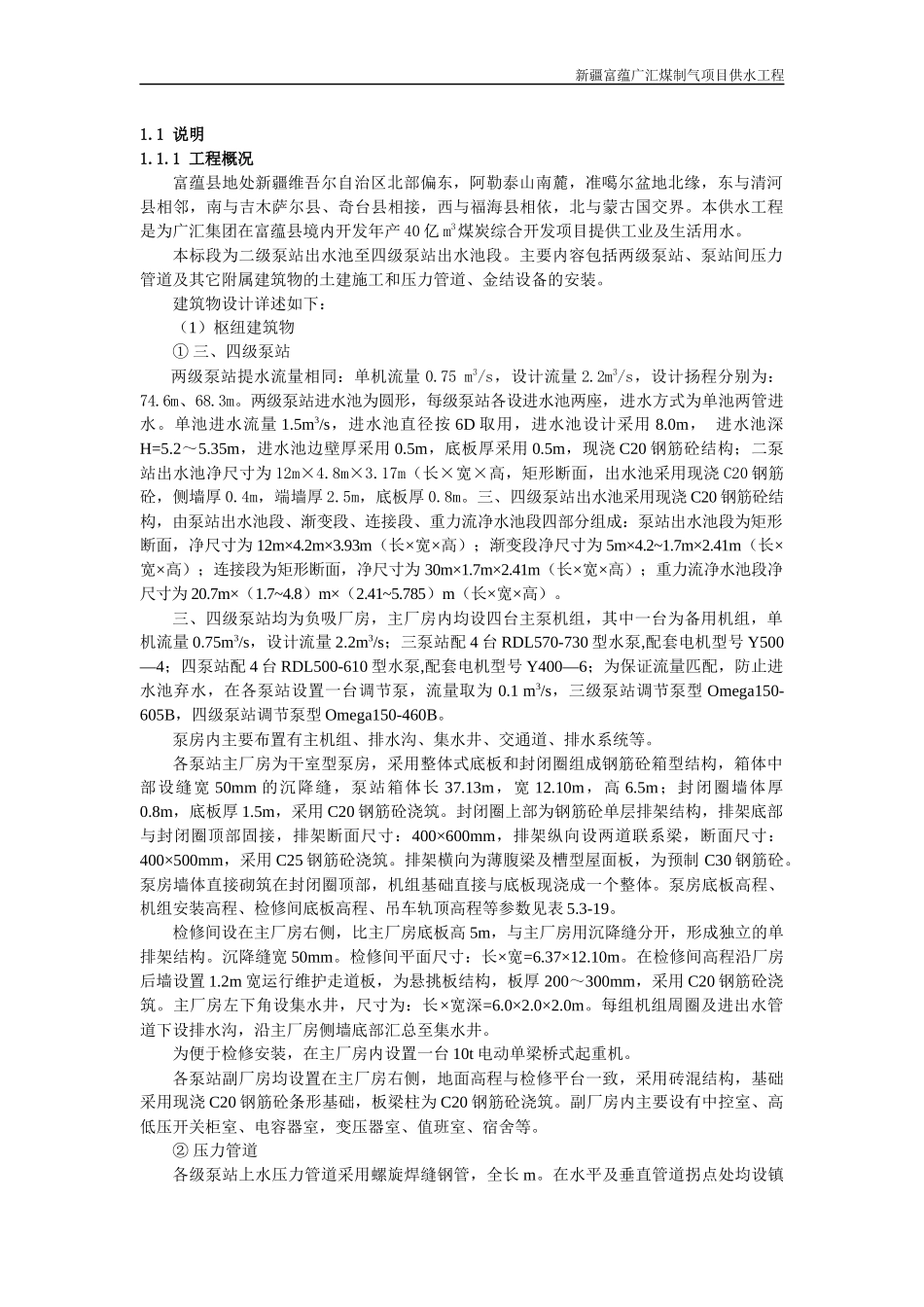

新疆富蕴广汇煤制气项目供水工程1.1说明1.1.1工程概况富蕴县地处新疆维吾尔自治区北部偏东，阿勒泰山南麓，准噶尔盆地北缘，东与清河县相邻，南与吉木萨尔县、奇台县相接，西与福海县相依，北与蒙古国交界。本供水工程是为广汇集团在富蕴县境内开发年产40亿m3煤炭综合开发项目提供工业及生活用水。本标段为二级泵站出水池至四级泵站出水池段。主要内容包括两级泵站、泵站间压力管道及其它附属建筑物的土建施工和压力管道、金结设备的安装。建筑物设计详述如下：（1）枢纽建筑物①三、四级泵站两级泵站提水流量相同：单机流量0.75m3/s，设计流量2.2m3/s，设计扬程分别为：74.6m、68.3m。两级泵站进水池为圆形，每级泵站各设进水池两座，进水方式为单池两管进水。单池进水流量1.5m3/s，进水池直径按6D取用，进水池设计采用8.0m，进水池深H=5.2～5.35m，进水池边壁厚采用0.5m，底板厚采用0.5m，现浇C20钢筋砼结构；二泵站出水池净尺寸为12m×4.8m×3.17m（长×宽×高，矩形断面，出水池采用现浇C20钢筋砼，侧墙厚0.4m，端墙厚2.5m，底板厚0.8m。三、四级泵站出水池采用现浇C20钢筋砼结构，由泵站出水池段、渐变段、连接段、重力流净水池段四部分组成：泵站出水池段为矩形断面，净尺寸为12m×4.2m×3.93m（长×宽×高）；渐变段净尺寸为5m×4.2~1.7m×2.41m（长×宽×高）；连接段为矩形断面，净尺寸为30m×1.7m×2.41m（长×宽×高）；重力流净水池段净尺寸为20.7m×（1.7~4.8）m×（2.41~5.785）m（长×宽×高）。三、四级泵站均为负吸厂房，主厂房内均设四台主泵机组，其中一台为备用机组，单机流量0.75m3/s，设计流量2.2m3/s；三泵站配4台RDL570-730型水泵,配套电机型号Y500—4；四泵站配4台RDL500-610型水泵,配套电机型号Y400—6；为保证流量匹配，防止进水池弃水，在各泵站设置一台调节泵，流量取为0.1m3/s，三级泵站调节泵型Omega150-605B，四级泵站调节泵型Omega150-460B。泵房内主要布置有主机组、排水沟、集水井、交通道、排水系统等。各泵站主厂房为干室型泵房，采用整体式底板和封闭圈组成钢筋砼箱型结构，箱体中部设缝宽50mm的沉降缝，泵站箱体长37.13m，宽12.10m，高6.5m；封闭圈墙体厚0.8m，底板厚1.5m，采用C20钢筋砼浇筑。封闭圈上部为钢筋砼单层排架结构，排架底部与封闭圈顶部固接，排架断面尺寸：400×600mm，排架纵向设两道联系梁，断面尺寸：400×500mm，采用C25钢筋砼浇筑。排架横向为薄腹梁及槽型屋面板，为预制C30钢筋砼。泵房墙体直接砌筑在封闭圈顶部，机组基础直接与底板现浇成一个整体。泵房底板高程、机组安装高程、检修间底板高程、吊车轨顶高程等参数见表5.3-19。检修间设在主厂房右侧，比主厂房底板高5m，与主厂房用沉降缝分开，形成独立的单排架结构。沉降缝宽50mm。检修间平面尺寸：长×宽=6.37×12.10m。在检修间高程沿厂房后墙设置1.2m宽运行维护走道板，为悬挑板结构，板厚200～300mm，采用C20钢筋砼浇筑。主厂房左下角设集水井，尺寸为：长×宽深=6.0×2.0×2.0m。每组机组周圈及进出水管道下设排水沟，沿主厂房侧墙底部汇总至集水井。为便于检修安装，在主厂房内设置一台10t电动单梁桥式起重机。各泵站副厂房均设置在主厂房右侧，地面高程与检修平台一致，采用砖混结构，基础采用现浇C20钢筋砼条形基础，板梁柱为C20钢筋砼浇筑。副厂房内主要设有中控室、高低压开关柜室、电容器室，变压器室、值班室、宿舍等。②压力管道各级泵站上水压力管道采用螺旋焊缝钢管，全长m。在水平及垂直管道拐点处均设镇新疆富蕴广汇煤制气项目供水工程墩，水平管道段每隔200m左右设一个镇墩，采用现浇C20钢筋砼结构。③管道附属设施为防止事故停泵时出水池内水倒流，在每级泵站压力管道出口均设出水拍门，拍门前设补气孔。为调节管道压力，避免在起伏段形成负压，在压力管道凸点及水平段（1km左右设1处）上设补排气阀，补排气阀设在检修井内；在管道低处设放孔排水管，排水管处设放空阀井，为便于分段检修在防空阀井前后设截止闸阀井。④检修、截止、防空阀井检修井为现浇钢筋砼薄壁结构，平面净尺寸：宽×长=3×2m，井深2.8m，井壁及顶板厚0.2m，井底厚0.25m。...
