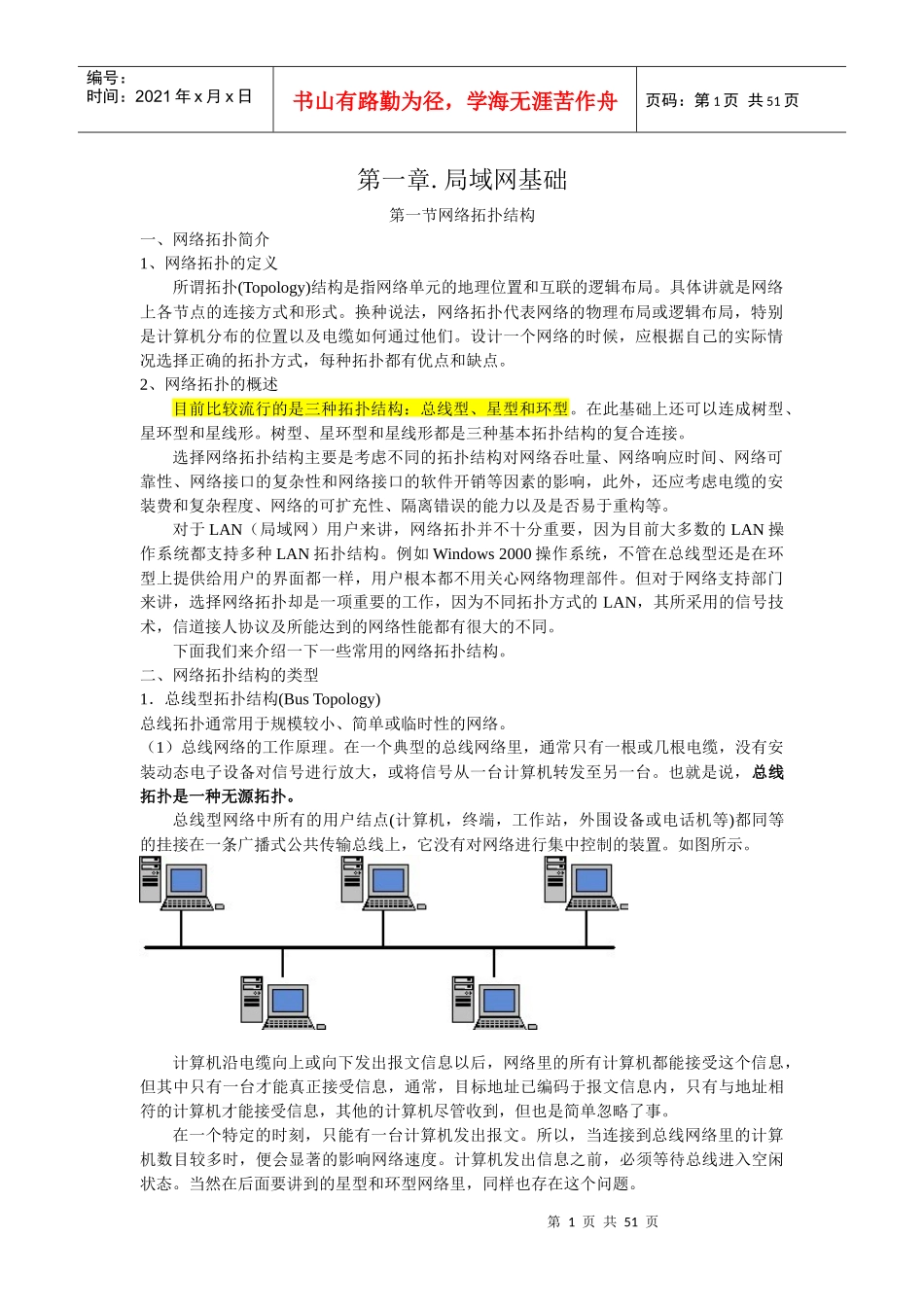

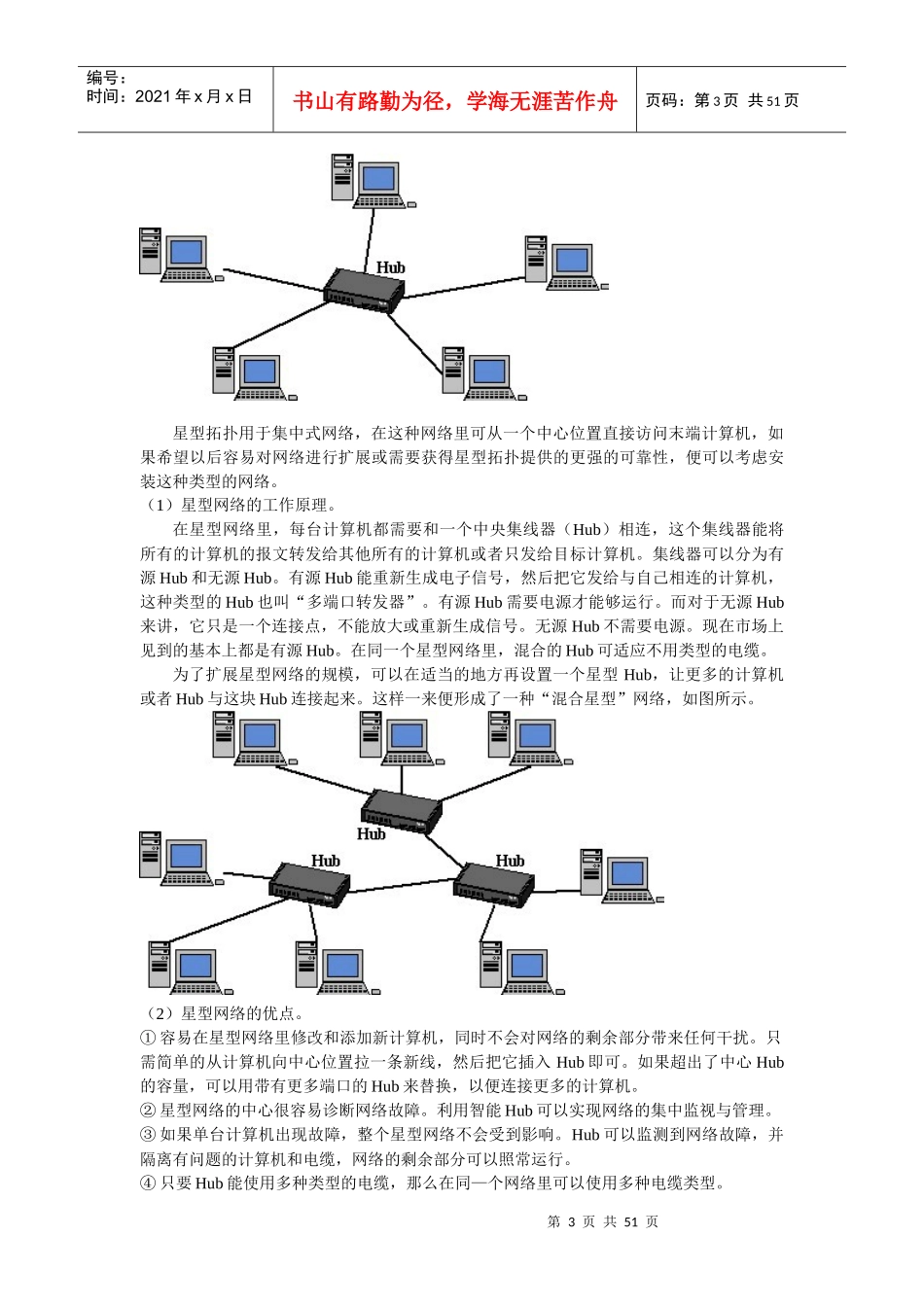

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页第一章.局域网基础第一节网络拓扑结构一、网络拓扑简介1、网络拓扑的定义所谓拓扑(Topology)结构是指网络单元的地理位置和互联的逻辑布局。具体讲就是网络上各节点的连接方式和形式。换种说法，网络拓扑代表网络的物理布局或逻辑布局，特别是计算机分布的位置以及电缆如何通过他们。设计一个网络的时候，应根据自己的实际情况选择正确的拓扑方式，每种拓扑都有优点和缺点。2、网络拓扑的概述目前比较流行的是三种拓扑结构：总线型、星型和环型。在此基础上还可以连成树型、星环型和星线形。树型、星环型和星线形都是三种基本拓扑结构的复合连接。选择网络拓扑结构主要是考虑不同的拓扑结构对网络吞吐量、网络响应时间、网络可靠性、网络接口的复杂性和网络接口的软件开销等因素的影响，此外，还应考虑电缆的安装费和复杂程度、网络的可扩充性、隔离错误的能力以及是否易于重构等。对于LAN（局域网）用户来讲，网络拓扑并不十分重要，因为目前大多数的LAN操作系统都支持多种LAN拓扑结构。例如Windows2000操作系统，不管在总线型还是在环型上提供给用户的界面都一样，用户根本都不用关心网络物理部件。但对于网络支持部门来讲，选择网络拓扑却是一项重要的工作，因为不同拓扑方式的LAN，其所采用的信号技术，信道接人协议及所能达到的网络性能都有很大的不同。下面我们来介绍一下一些常用的网络拓扑结构。二、网络拓扑结构的类型1．总线型拓扑结构(BusTopology)总线拓扑通常用于规模较小、简单或临时性的网络。（1）总线网络的工作原理。在一个典型的总线网络里，通常只有一根或几根电缆，没有安装动态电子设备对信号进行放大，或将信号从一台计算机转发至另一台。也就是说，总线拓扑是一种无源拓扑。总线型网络中所有的用户结点(计算机，终端，工作站，外围设备或电话机等)都同等的挂接在一条广播式公共传输总线上，它没有对网络进行集中控制的装置。如图所示。计算机沿电缆向上或向下发出报文信息以后，网络里的所有计算机都能接受这个信息，但其中只有一台才能真正接受信息，通常，目标地址已编码于报文信息内，只有与地址相符的计算机才能接受信息，其他的计算机尽管收到，但也是简单忽略了事。在一个特定的时刻，只能有一台计算机发出报文。所以，当连接到总线网络里的计算机数目较多时，便会显著的影响网络速度。计算机发出信息之前，必须等待总线进入空闲状态。当然在后面要讲到的星型和环型网络里，同样也存在这个问题。第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页在总线型网络中，有一个很重要的问题是“信号终止”。由于总线是一种无源拓扑，从起源计算机发出的电子信号会在电缆长度范围内自由的传递。如果不提供终止手段，信号传输到电缆末端的时候，会马上反射回来，再向另一端传输。针对信号这样在电缆段里来回反射，我们将这种情况叫做“振铃”。所以，为了阻止信号“振铃”的发生，必须在封闭的线缆两端分别安装上一个叫终结器的“终止端子”。这个端子能够吸收电子信号，防止信号的反射，避免可能对网络通信带来的干扰。在总线型网络里，必须采取像这样的信号终止措施。（2）总线拓扑的优点。①可以构建简单的小型网络，易于使用和掌握。②通信费用少。因为在覆盖范围和工作站数目相同的情况下，总线拓扑所需的线缆数量很少，比其他的配线方式便宜得多。③总线网络的扩展非常方便。通过一个BNC同轴连接器，可将两条电缆连接成一根更长的电缆，利用这种方式，可将更多的计算机接入网络。也可用一个转发器(中继器)扩展总线网络，转发器能放大信号，允许他在很长的距离内传输。④总线的无源操作和系统的分布控制，保证了网络的高度可靠性。由于公共总线仅仅用于收发信号的无源操作，本身具有高度的可靠性，同时分布控制方式可以保证当某一个工作站发生故障或者脱离网络的时候，不会影响其他的工作站之间的通信。⑤采用了广播式通信方式没有转接站点，具有短传输时延特性。为实时性很强的通行式控制业务提供了物理基础。⑥有利...
