人工挖孔桩施工监理内部技术交底VIP免费

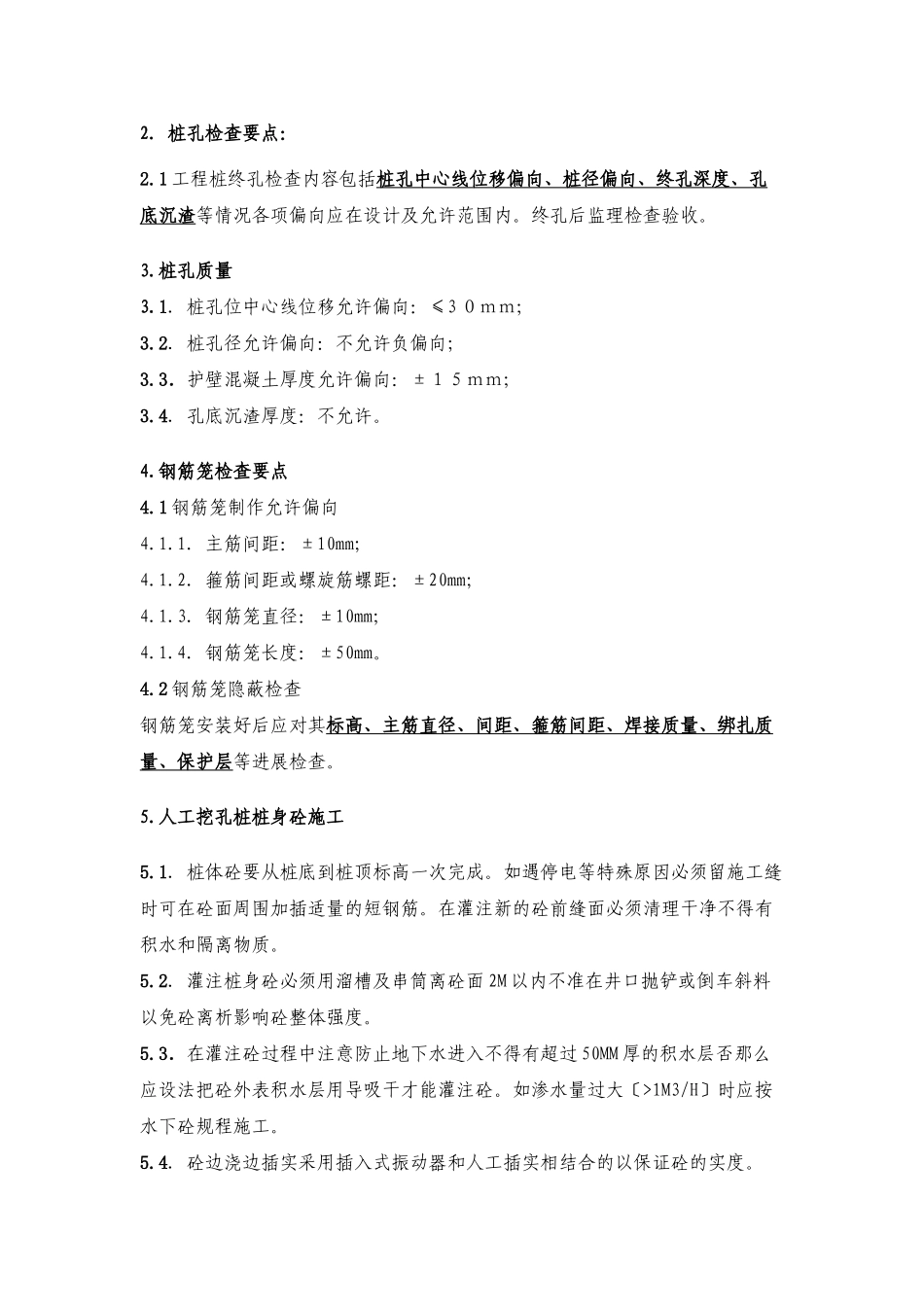

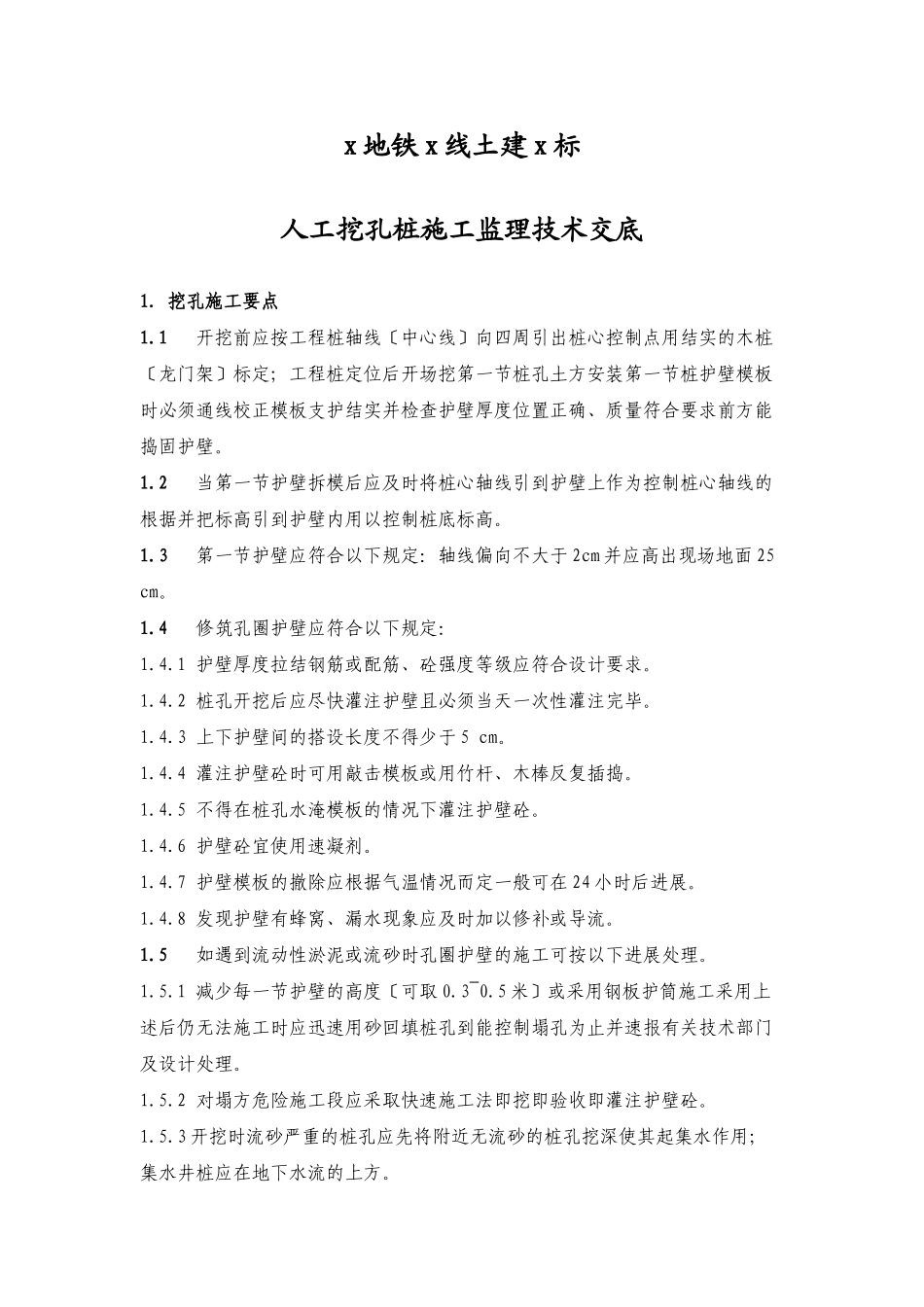

x地铁x线土建x标人工挖孔桩施工监理技术交底1．挖孔施工要点1.1开挖前应按工程桩轴线〔中心线〕向四周引出桩心控制点用结实的木桩〔龙门架〕标定；工程桩定位后开场挖第一节桩孔土方安装第一节桩护壁模板时必须通线校正模板支护结实并检查护壁厚度位置正确、质量符合要求前方能捣固护壁。1.2当第一节护壁拆模后应及时将桩心轴线引到护壁上作为控制桩心轴线的根据并把标高引到护壁内用以控制桩底标高。1.3第一节护壁应符合以下规定：轴线偏向不大于2cm并应高出现场地面25cm。1.4修筑孔圈护壁应符合以下规定：1.4.1护壁厚度拉结钢筋或配筋、砼强度等级应符合设计要求。1.4.2桩孔开挖后应尽快灌注护壁且必须当天一次性灌注完毕。1.4.3上下护壁间的搭设长度不得少于5cm。1.4.4灌注护壁砼时可用敲击模板或用竹杆、木棒反复插捣。1.4.5不得在桩孔水淹模板的情况下灌注护壁砼。1.4.6护壁砼宜使用速凝剂。1.4.7护壁模板的撤除应根据气温情况而定一般可在24小时后进展。1.4.8发现护壁有蜂窝、漏水现象应及时加以修补或导流。1.5如遇到流动性淤泥或流砂时孔圈护壁的施工可按以下进展处理。1.5.1减少每一节护壁的高度〔可取0.3~0.5米〕或采用钢板护筒施工采用上述后仍无法施工时应迅速用砂回填桩孔到能控制塌孔为止并速报有关技术部门及设计处理。1.5.2对塌方危险施工段应采取快速施工法即挖即验收即灌注护壁砼。1.5.3开挖时流砂严重的桩孔应先将附近无流砂的桩孔挖深使其起集水作用；集水井桩应在地下水流的上方。2．桩孔检查要点：2.1工程桩终孔检查内容包括桩孔中心线位移偏向、桩径偏向、终孔深度、孔底沉渣等情况各项偏向应在设计及允许范围内。终孔后监理检查验收。3.桩孔质量3.1．桩孔位中心线位移允许偏向：≤3０ｍｍ；3.2．桩孔径允许偏向：不允许负偏向；3.3．护壁混凝土厚度允许偏向：±１５ｍｍ；3.4．孔底沉渣厚度：不允许。4.钢筋笼检查要点4.1钢筋笼制作允许偏向4.1.1．主筋间距：±10mm；4.1.2．箍筋间距或螺旋筋螺距：±20mm；4.1.3．钢筋笼直径：±10mm；4.1.4．钢筋笼长度：±50mm。4.2钢筋笼隐蔽检查钢筋笼安装好后应对其标高、主筋直径、间距、箍筋间距、焊接质量、绑扎质量、保护层等进展检查。5.人工挖孔桩桩身砼施工5.1．桩体砼要从桩底到桩顶标高一次完成。如遇停电等特殊原因必须留施工缝时可在砼面周围加插适量的短钢筋。在灌注新的砼前缝面必须清理干净不得有积水和隔离物质。5.2．灌注桩身砼必须用溜槽及串筒离砼面2M以内不准在井口抛铲或倒车斜料以免砼离析影响砼整体强度。5.3．在灌注砼过程中注意防止地下水进入不得有超过50MM厚的积水层否那么应设法把砼外表积水层用导吸干才能灌注砼。如渗水量过大〔>1M3/H〕时应按水下砼规程施工。5.4．砼边浇边插实采用插入式振动器和人工插实相结合的以保证砼的实度。5.5．在灌注桩身砼时相邻10M范围内的挖孔作业应停顿并不得在孔底留人。5.6．灌注桩身砼时应留置试块每根桩不得少于1组〔3件〕及时提出试验。6.桩检验6.1桩检测采用超声波探测法根据要求我们这里桩身检测要求埋3根成等边三角布置声测内径50-60cm口均加盖封闭内无异物连接处光滑过度口应高出桩顶100cm以上各高度宜一致。应尽量保证成桩后各互相平行。6.2检查数量：不少于总桩数的20。7.平安7.1.平安理7.1.1．对新进场工人进展三级教育和平安技术交底平安卡前方可录用上岗。7.1.2．各分局部项平安技术交底要有针对工程的实际情况进展点有针对性的交底。7.1.3．所有特殊工种人员一律持证上岗并严格理。7.1.4．坚持每月的平安专题检查和日常不定检查。7.1.5．“三宝、四口、五临边的理〞7.1.5.1．正确使用好平安帽、平安带、平安网及漏电保护器充分发挥“四宝〞在施工工程中的作用。7.1.5.2．在主要通道口、井架口、出入处挂上醒目的平安标语牌。7.1.5.3．进入施工现场一律正确戴好平安帽任何人不得例外。7.2平安技术措施7.2.1．当桩孔开挖深度超过5M时应在孔底面以上3M左右处的护壁凸缘上设置半圆形的眼钢筋做成的平安防护网防护网随着挖孔深度适当向下设置；在吊桶上下时作业人员必须站在防护网下面停顿挖土注意平安；每天开工前在鸟笼内放置小鸟吊放到桩孔...
