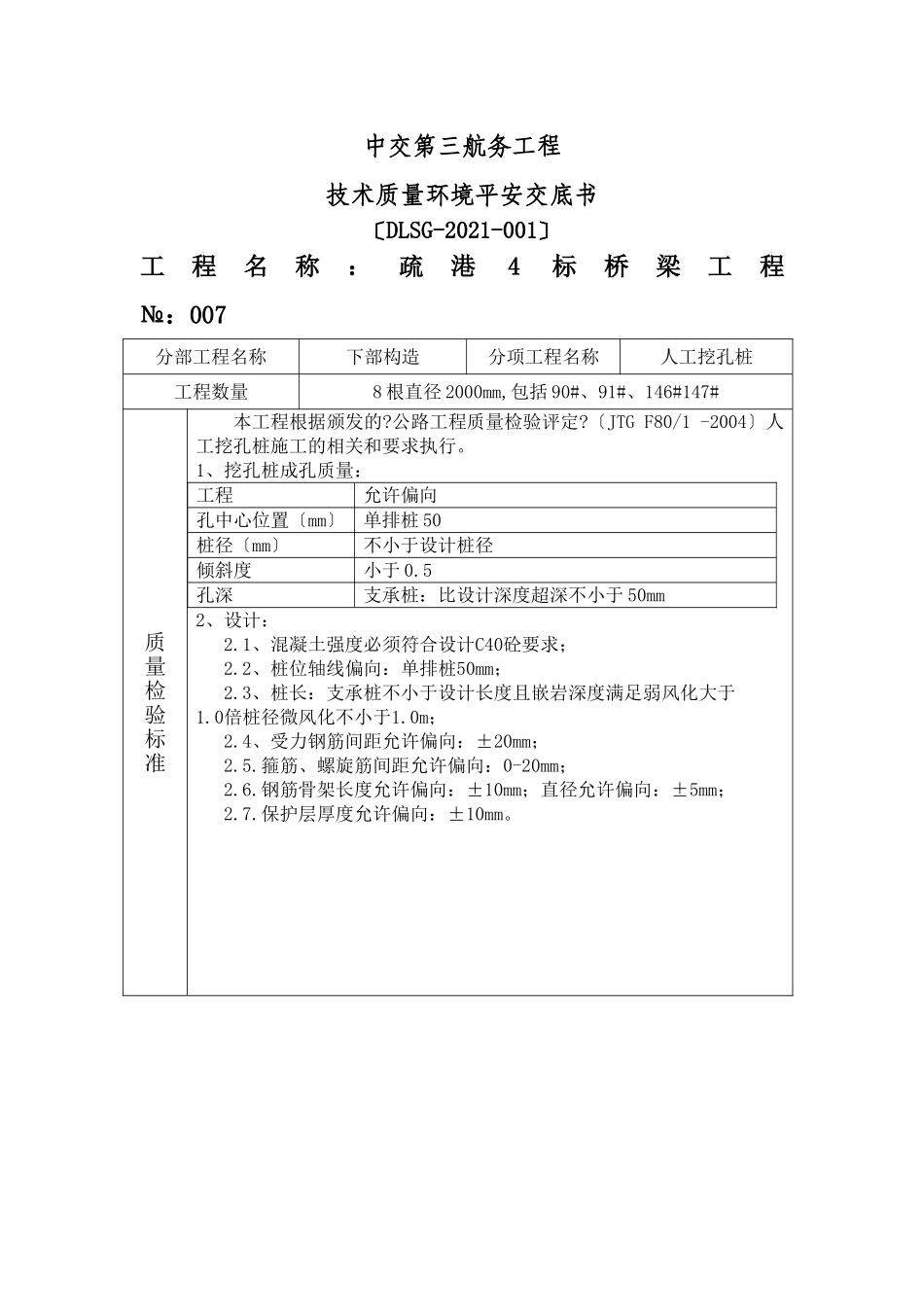

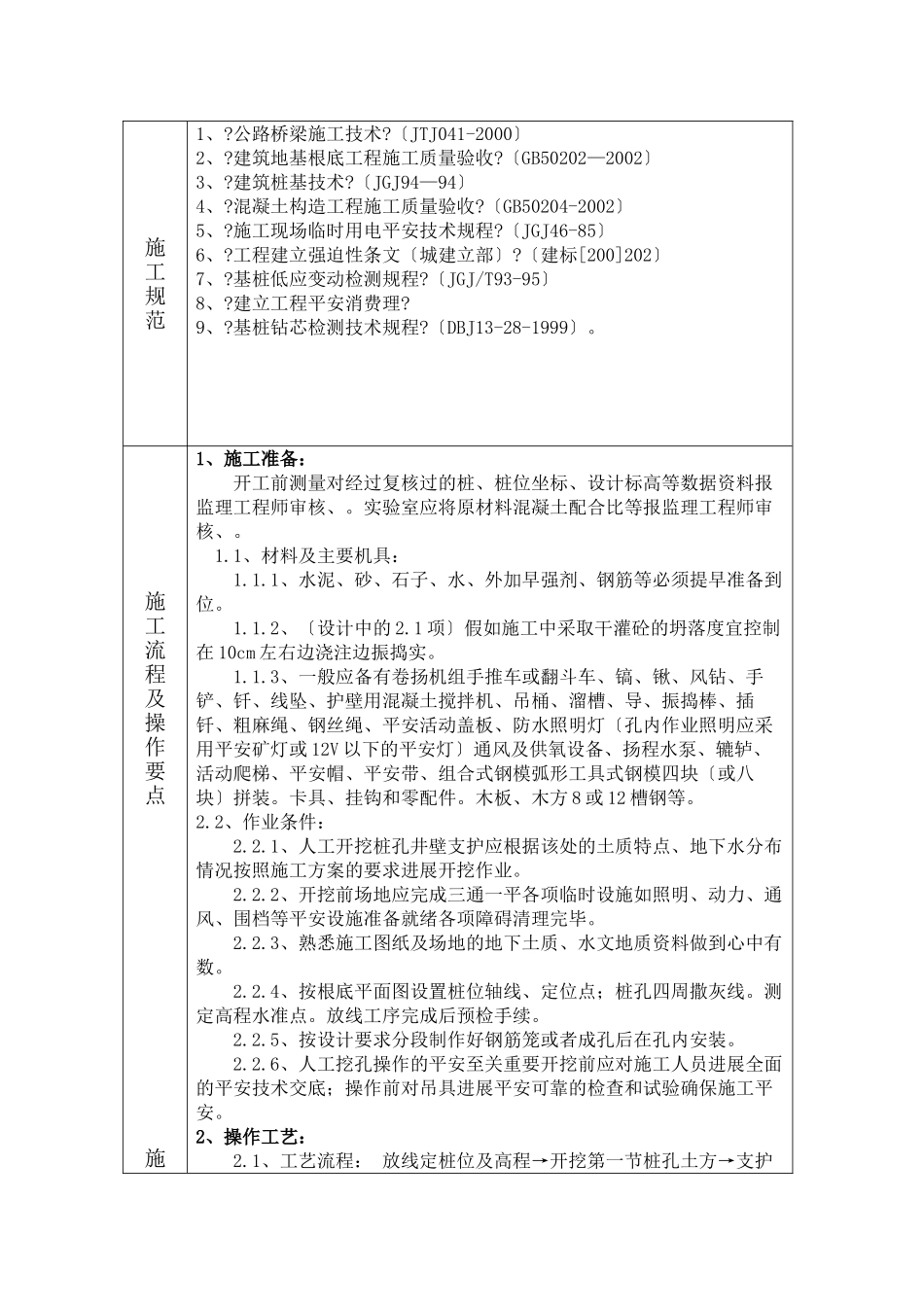

中交第三航务工程技术质量环境平安交底书〔DLSG-2021-001〕工程名称：疏港4标桥梁工程№：007分部工程名称下部构造分项工程名称人工挖孔桩工程数量8根直径2000mm,包括90#、91#、146#147#质量检验标准本工程根据颁发的?公路工程质量检验评定?〔JTGF80/1-2004〕人工挖孔桩施工的相关和要求执行。1、挖孔桩成孔质量：工程允许偏向孔中心位置〔mm〕单排桩50桩径〔mm〕不小于设计桩径倾斜度小于0.5孔深支承桩：比设计深度超深不小于50mm2、设计：2.1、混凝土强度必须符合设计C40砼要求；2.2、桩位轴线偏向：单排桩50mm；2.3、桩长：支承桩不小于设计长度且嵌岩深度满足弱风化大于1.0倍桩径微风化不小于1.0m；2.4、受力钢筋间距允许偏向：±20mm；2.5.箍筋、螺旋筋间距允许偏向：0-20mm；2.6.钢筋骨架长度允许偏向：±10mm；直径允许偏向：±5mm；2.7.保护层厚度允许偏向：±10mm。施工规范1、?公路桥梁施工技术?〔JTJ041-2000〕2、?建筑地基根底工程施工质量验收?〔GB50202—2002〕3、?建筑桩基技术?〔JGJ94—94〕4、?混凝土构造工程施工质量验收?〔GB50204-2002〕5、?施工现场临时用电平安技术规程?〔JGJ46-85〕6、?工程建立强迫性条文〔城建立部〕?〔建标[200]202〕7、?基桩低应变动检测规程?〔JGJ/T93-95〕8、?建立工程平安消费理?9、?基桩钻芯检测技术规程?〔DBJ13-28-1999〕。施工流程及操作要点施1、施工准备：开工前测量对经过复核过的桩、桩位坐标、设计标高等数据资料报监理工程师审核、。实验室应将原材料混凝土配合比等报监理工程师审核、。1.1、材料及主要机具：1.1.1、水泥、砂、石子、水、外加早强剂、钢筋等必须提早准备到位。1.1.2、〔设计中的2.1项〕假如施工中采取干灌砼的坍落度宜控制在10cm左右边浇注边振捣实。1.1.3、一般应备有卷扬机组手推车或翻斗车、镐、锹、风钻、手铲、钎、线坠、护壁用混凝土搅拌机、吊桶、溜槽、导、振捣棒、插钎、粗麻绳、钢丝绳、平安活动盖板、防水照明灯〔孔内作业照明应采用平安矿灯或12V以下的平安灯〕通风及供氧设备、扬程水泵、辘轳、活动爬梯、平安帽、平安带、组合式钢模弧形工具式钢模四块〔或八块〕拼装。卡具、挂钩和零配件。木板、木方8或12槽钢等。2.2、作业条件：2.2.1、人工开挖桩孔井壁支护应根据该处的土质特点、地下水分布情况按照施工方案的要求进展开挖作业。2.2.2、开挖前场地应完成三通一平各项临时设施如照明、动力、通风、围档等平安设施准备就绪各项障碍清理完毕。2.2.3、熟悉施工图纸及场地的地下土质、水文地质资料做到心中有数。2.2.4、按根底平面图设置桩位轴线、定位点；桩孔四周撒灰线。测定高程水准点。放线工序完成后预检手续。2.2.5、按设计要求分段制作好钢筋笼或者成孔后在孔内安装。2.2.6、人工挖孔操作的平安至关重要开挖前应对施工人员进展全面的平安技术交底；操作前对吊具进展平安可靠的检查和试验确保施工平安。2、操作工艺：2.1、工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护工流程及操作要点施工流程及操作要点施工流程及壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位〔中心〕轴线→架设垂直运输架→安装电动卷扬机→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方〔修边〕→先拆第一节支第二节护壁模板〔放附加钢筋〕→浇第二节护壁混凝土→检查桩位〔中心〕轴线→逐层往下循环作业→检查验收→吊放或者安装钢筋笼→放混凝土溜槽〔导〕→浇筑桩身混凝土〔随浇随振〕2.2、放线定桩位及高程：在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图测定桩位轴线方格控制网和高程基准许点。确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画出上部〔即第一步〕的圆周。撒石灰线作为桩孔开挖尺寸线。孔位线定好之后必须经有关部门进展复查办好预检手续后开挖。2.3、开挖第一节桩孔土方：开挖桩孔应从上到下逐层进展先挖中间部的土方然后扩及周边有效地控制开挖孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定一般以0.8～1.0m为宜。2.4、支护壁模板附加钢筋：为防止桩孔壁坍方确保平安施工成孔应设置井圈其种类有素混凝土和钢筋...
