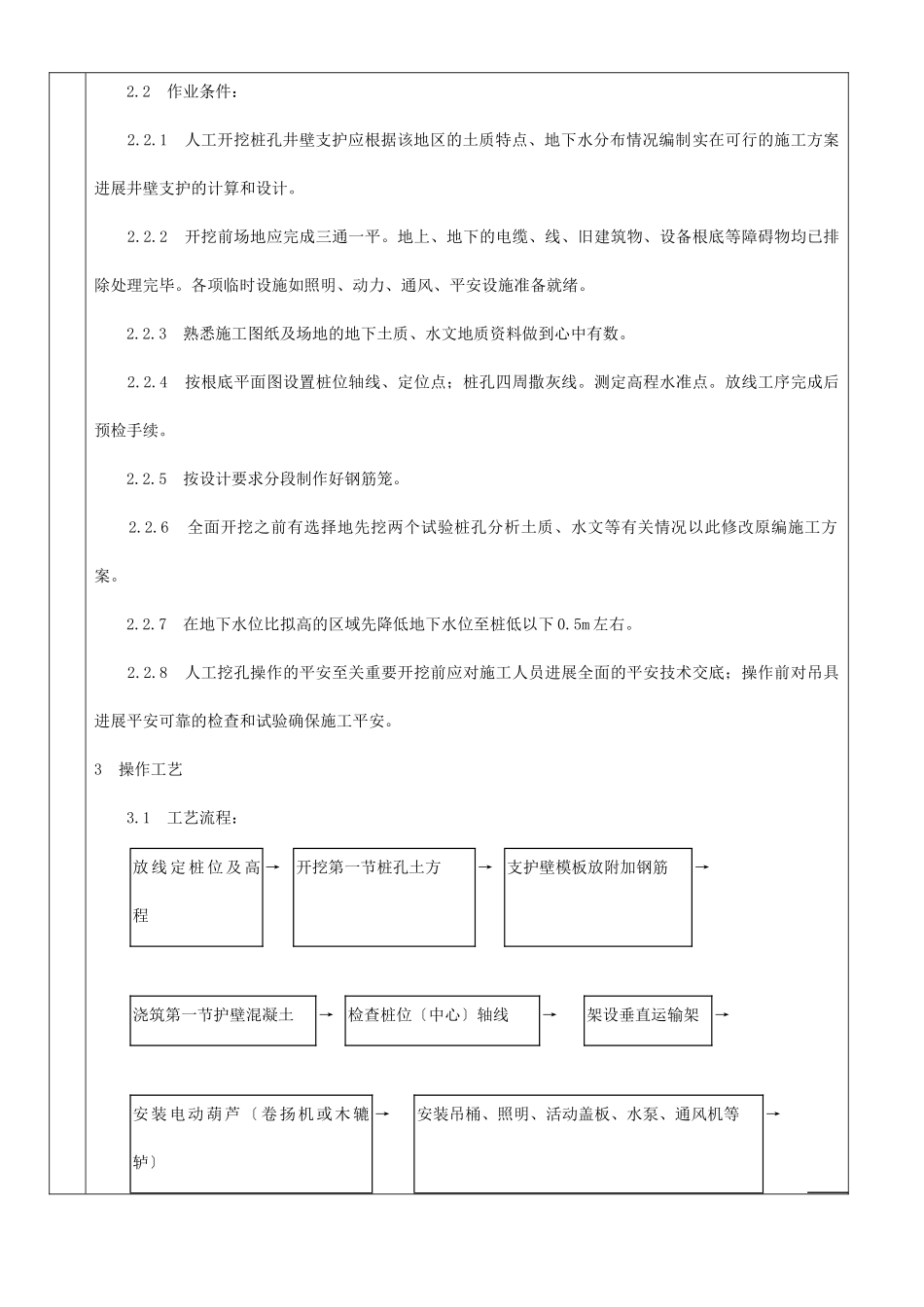

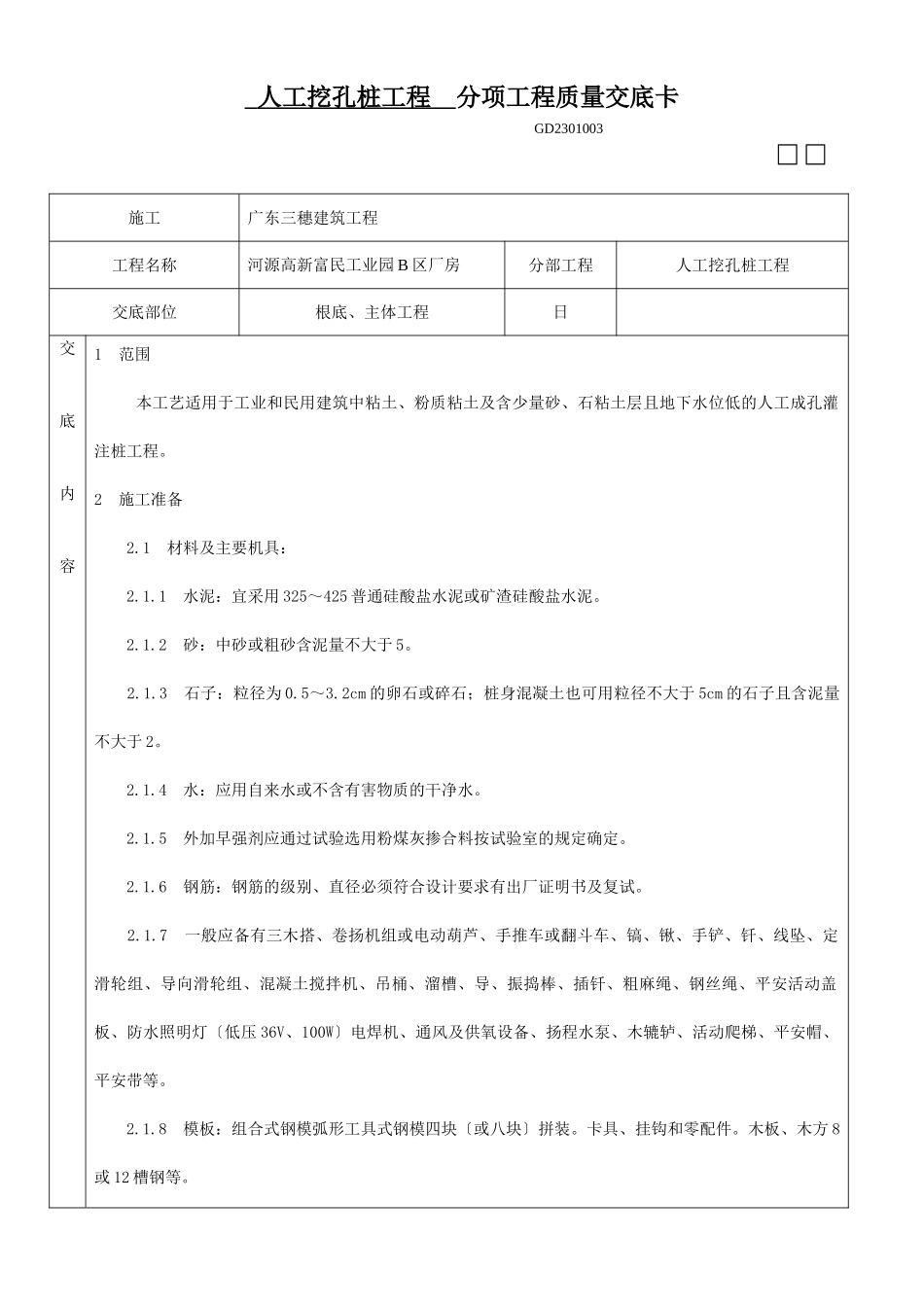

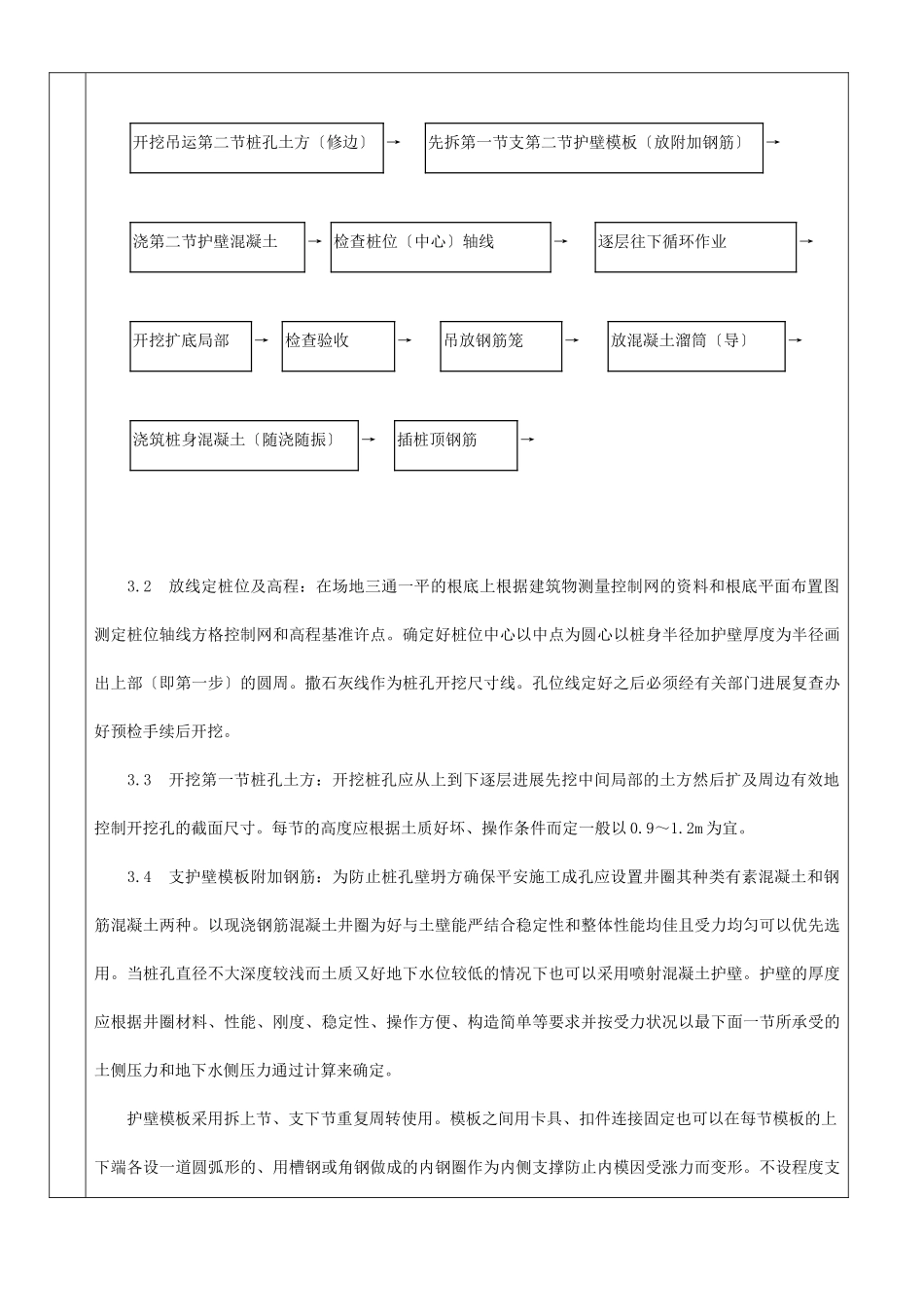

人工挖孔桩工程分项工程质量交底卡GD2301003施工广东三穗建筑工程工程名称河源高新富民工业园B区厂房分部工程人工挖孔桩工程交底部位根底、主体工程日交底内容1范围本工艺适用于工业和民用建筑中粘土、粉质粘土及含少量砂、石粘土层且地下水位低的人工成孔灌注桩工程。2施工准备2.1材料及主要机具：2.1.1水泥：宜采用325～425普通硅酸盐水泥或矿渣硅酸盐水泥。2.1.2砂：中砂或粗砂含泥量不大于5。2.1.3石子：粒径为0.5～3.2cm的卵石或碎石；桩身混凝土也可用粒径不大于5cm的石子且含泥量不大于2。2.1.4水：应用自来水或不含有害物质的干净水。2.1.5外加早强剂应通过试验选用粉煤灰掺合料按试验室的规定确定。2.1.6钢筋：钢筋的级别、直径必须符合设计要求有出厂证明书及复试。2.1.7一般应备有三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导、振捣棒、插钎、粗麻绳、钢丝绳、平安活动盖板、防水照明灯〔低压36V、100W〕电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、平安帽、平安带等。2.1.8模板：组合式钢模弧形工具式钢模四块〔或八块〕拼装。卡具、挂钩和零配件。木板、木方8或12槽钢等。2.2作业条件：2.2.1人工开挖桩孔井壁支护应根据该地区的土质特点、地下水分布情况编制实在可行的施工方案进展井壁支护的计算和设计。2.2.2开挖前场地应完成三通一平。地上、地下的电缆、线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施准备就绪。2.2.3熟悉施工图纸及场地的地下土质、水文地质资料做到心中有数。2.2.4按根底平面图设置桩位轴线、定位点；桩孔四周撒灰线。测定高程水准点。放线工序完成后预检手续。2.2.5按设计要求分段制作好钢筋笼。2.2.6全面开挖之前有选择地先挖两个试验桩孔分析土质、水文等有关情况以此修改原编施工方案。2.2.7在地下水位比拟高的区域先降低地下水位至桩低以下0.5m左右。2.2.8人工挖孔操作的平安至关重要开挖前应对施工人员进展全面的平安技术交底；操作前对吊具进展平安可靠的检查和试验确保施工平安。3操作工艺3.1工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位〔中心〕轴线→架设垂直运输架→安装电动葫芦〔卷扬机或木辘轳〕→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方〔修边〕→先拆第一节支第二节护壁模板〔放附加钢筋〕→浇第二节护壁混凝土→检查桩位〔中心〕轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋笼→放混凝土溜筒〔导〕→浇筑桩身混凝土〔随浇随振〕→插桩顶钢筋→3.2放线定桩位及高程：在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图测定桩位轴线方格控制网和高程基准许点。确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画出上部〔即第一步〕的圆周。撒石灰线作为桩孔开挖尺寸线。孔位线定好之后必须经有关部门进展复查办好预检手续后开挖。3.3开挖第一节桩孔土方：开挖桩孔应从上到下逐层进展先挖中间局部的土方然后扩及周边有效地控制开挖孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定一般以0.9～1.2m为宜。3.4支护壁模板附加钢筋：为防止桩孔壁坍方确保平安施工成孔应设置井圈其种类有素混凝土和钢筋混凝土两种。以现浇钢筋混凝土井圈为好与土壁能严结合稳定性和整体性能均佳且受力均匀可以优先选用。当桩孔直径不大深度较浅而土质又好地下水位较低的情况下也可以采用喷射混凝土护壁。护壁的厚度应根据井圈材料、性能、刚度、稳定性、操作方便、构造简单等要求并按受力状况以最下面一节所承受的土侧压力和地下水侧压力通过计算来确定。护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑防止内模因受涨力而变形。不设程度支撑以方便操作。第一节护壁以高出地坪150～200mm为宜便于挡土、挡水。桩位轴线和高程均应标定在第一节护壁上口护壁厚度一般取100...
