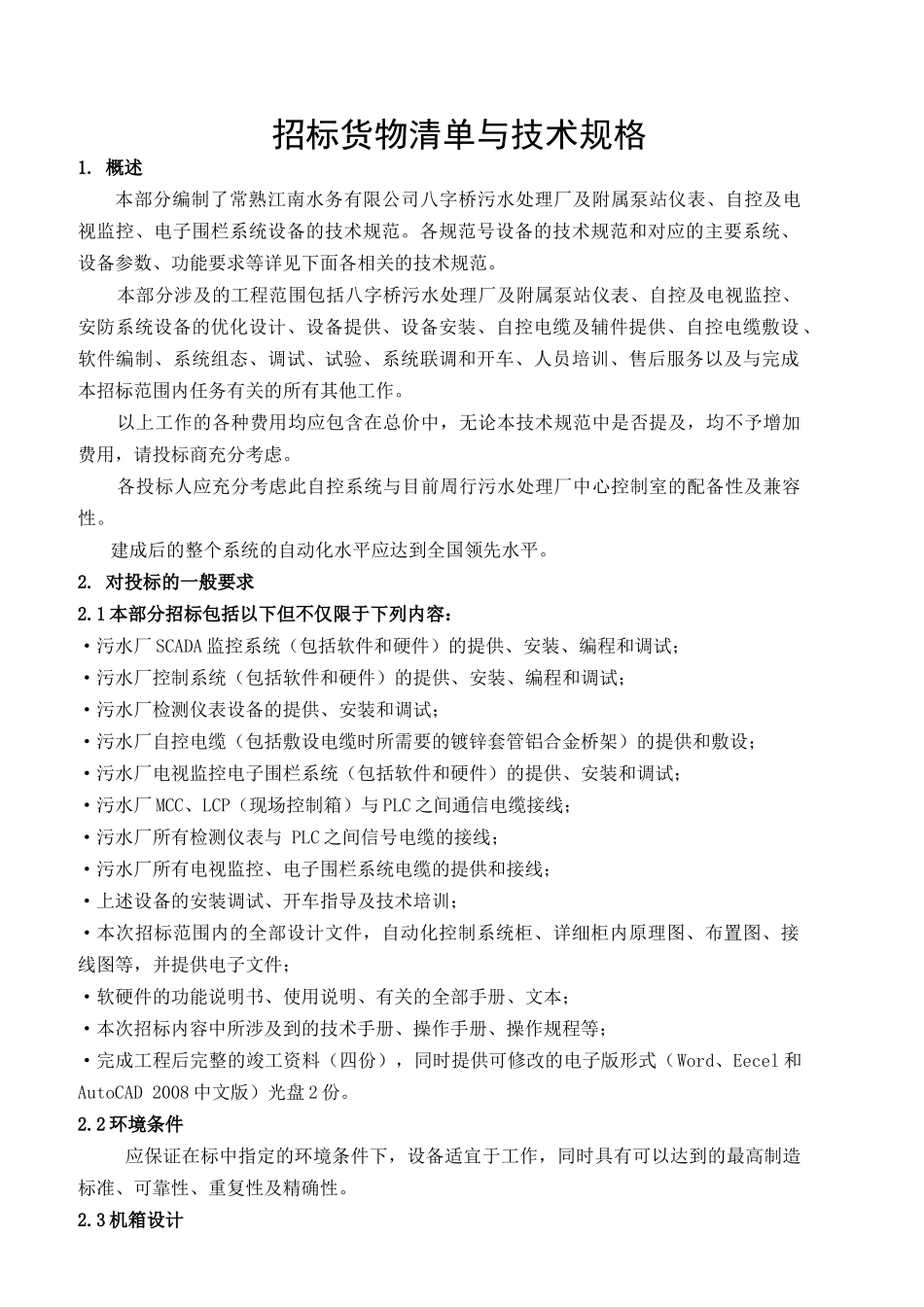

八字桥厂自控系统招标技术文件_第1页
1/58
八字桥厂自控系统招标技术文件_第2页
2/58
八字桥厂自控系统招标技术文件_第3页
3/58
招标货物清单与技术规格1.概述本部分编制了常熟江南水务有限公司八字桥污水处理厂及附属泵站仪表、自控及电视监控、电子围栏系统设备的技术规范。各规范号设备的技术规范和对应的主要系统、设备参数、功能要求等详见下面各相关的技术规范。本部分涉及的工程范围包括八字桥污水处理厂及附属泵站仪表、自控及电视监控、安防系统设备的优化设计、设备提供、设备安装、自控电缆及辅件提供、自控电缆敷设、软件编制、系统组态、调试、试验、系统联调和开车、人员培训、售后服务以及与完成本招标范围内任务有关的所有其他工作。以上工作的各种费用均应包含在总价中,无论本技术规范中是否提及,均不予增加费用,请投标商充分考虑。各投标人应充分考虑此自控系统与目前周行污水处理厂中心控制室的配备性及兼容性。建成后的整个系统的自动化水平应达到全国领先水平。2.对投标的一般要求2.1本部分招标包括以下但不仅限于下列内容:·污水厂SCADA监控系统(包括软件和硬件)的提供、安装、编程和调试;·污水厂控制系统(包括软件和硬件)的提供、安装、编程和调试;·污水厂检测仪表设备的提供、安装和调试;·污水厂自控电缆(包括敷设电缆时所需要的镀锌套管铝合金桥架)的提供和敷设;·污水厂电视监控电子围栏系统(包括软件和硬件)的提供、安装和调试;·污水厂MCC、LCP(现场控制箱)与PLC之间通信电缆接线;·污水厂所有检测仪表与PLC之间信号电缆的接线;·污水厂所有电视监控、电子围栏系统电缆的提供和接线;·上述设备的安装调试、开车指导及技术培训;·本次招标范围内的全部设计文件,自动化控制系统柜、详细柜内原理图、布置图、接线图等,并提供电子文件;·软硬件的功能说明书、使用说明、有关的全部手册、文本;·本次招标内容中所涉及到的技术手册、操作手册、操作规程等;·完成工程后完整的竣工资料(四份),同时提供可修改的电子版形式(Word、Eecel和AutoCAD2008中文版)光盘2份。2.2环境条件应保证在标中指定的环境条件下,设备适宜于工作,同时具有可以达到的最高制造标准、可靠性、重复性及精确性。2.3机箱设计(1)设备外壳及机箱的保护等级应遵照IEC529如下:在室内的设备不低于IP54;在户外的设备不低于IP65;(2)所有设备的机箱应有可锁的门,任何通风口或百叶窗都应有有效的滤尘装置,任何冷却风扇都有风扇故障报警触头,连接到相应的报警系统。(3)安装于室外的机箱、支架,材质应都为不锈钢,机箱设计时,内部需有足够的空间,并考虑防雨及太阳直射下的散热。2.4电源所有控制及监视设备应由低压配电室提供的220VAC或380VAC主电源供电,进户后应有抑制出现在电力网络中的暂态浪涌电压吸收和暂态浪涌电压能量的过电压保护装置。投标方在投标时应提供配电所需设备及《仪表及自控系统供电结线图》及《电视监控安防系统供电结线图》。2.5承包商的职责范围承包商将按本招标文件的各条款履行合同,完成合同所需设备的供货、安装、调试、试运行、验收、移交、培训、保修和相应的技术方案设计等工作。承包商应对下列工作但不仅限于下列工作负责:1)承包商必须对合同包内设备的单体和整个系统负责,保证所提供的所有的设备、部件和系统组成一个一致的合理的和完全整体化的控制和监视系统。2)由于设备质量缺陷、控制软件等错误造成出水达不到标准时,通讯系统不稳定时,系统承包商应负其责任。3)承包商必须提供足以使合同包内设备良好联动运行(包括自动控制)的设备和附件、并在提供工艺控制软件以及自动控制软件时,应确保系统整体功能的实现。如果承包商发现买方提出的招标文件、设计文件存在缺陷,将妨碍上述要求的实现,承包商有义务明确指出修正建议,但必须征求业主的同意,决定是否采纳。4)对设备的制造、供货、工厂测试、油漆、包装和运输负责。并负责设备安装、检查、验收。5)运行检测前的设备现场调试。6)设备的现场性能测试。7)运行检测结果合格后,将设备的检测报告提交业主。8)对不合格的设备进行更换。9)试运行期间内的设备检测、保修和运行管理指导。10)在正式由业主操作的一年运行维护期内,将负责设备的保修和运行的指导工作。11)自...
