中关村软件园孵化器工程钢结构施工质量监理实施细则VIP免费

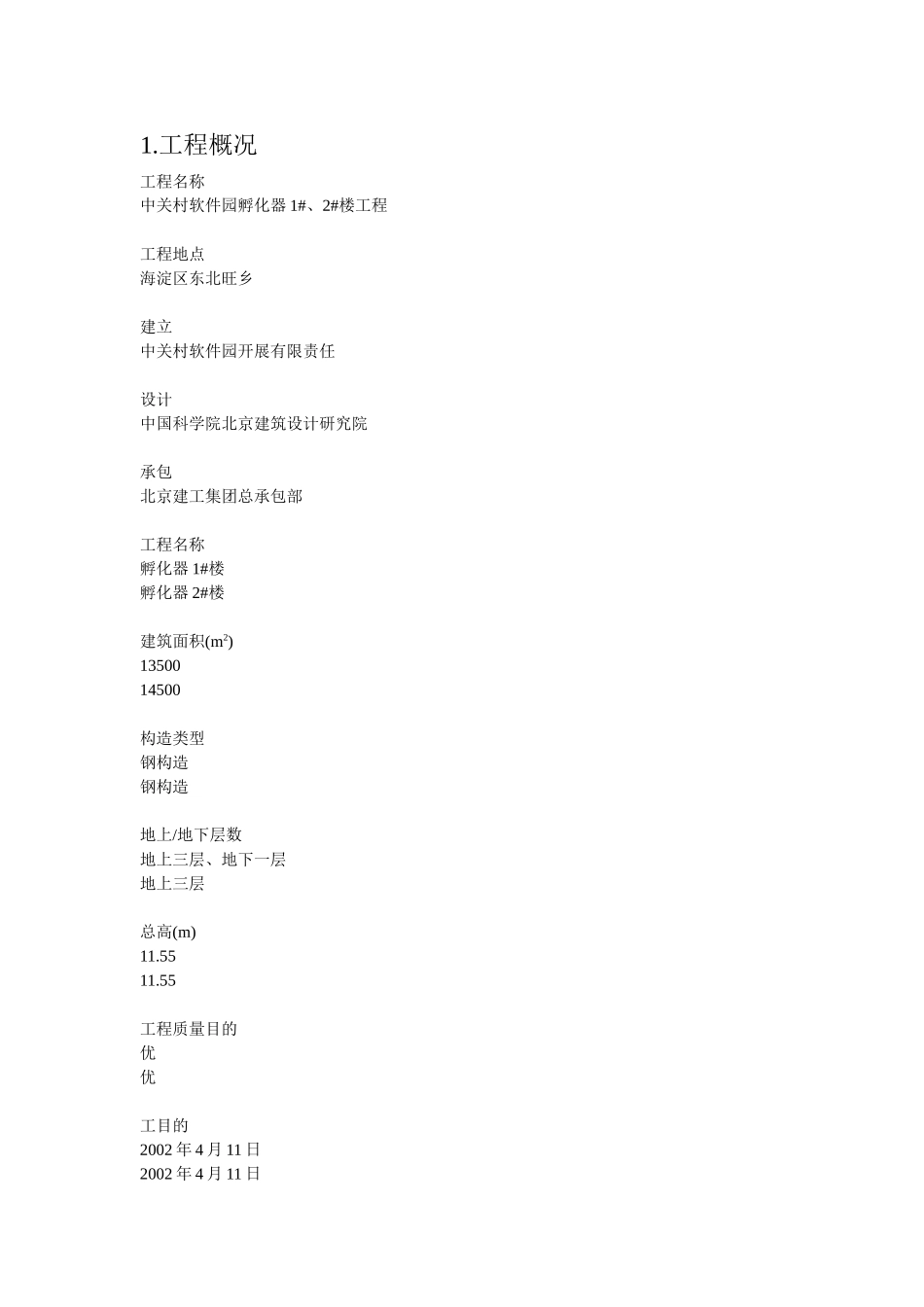

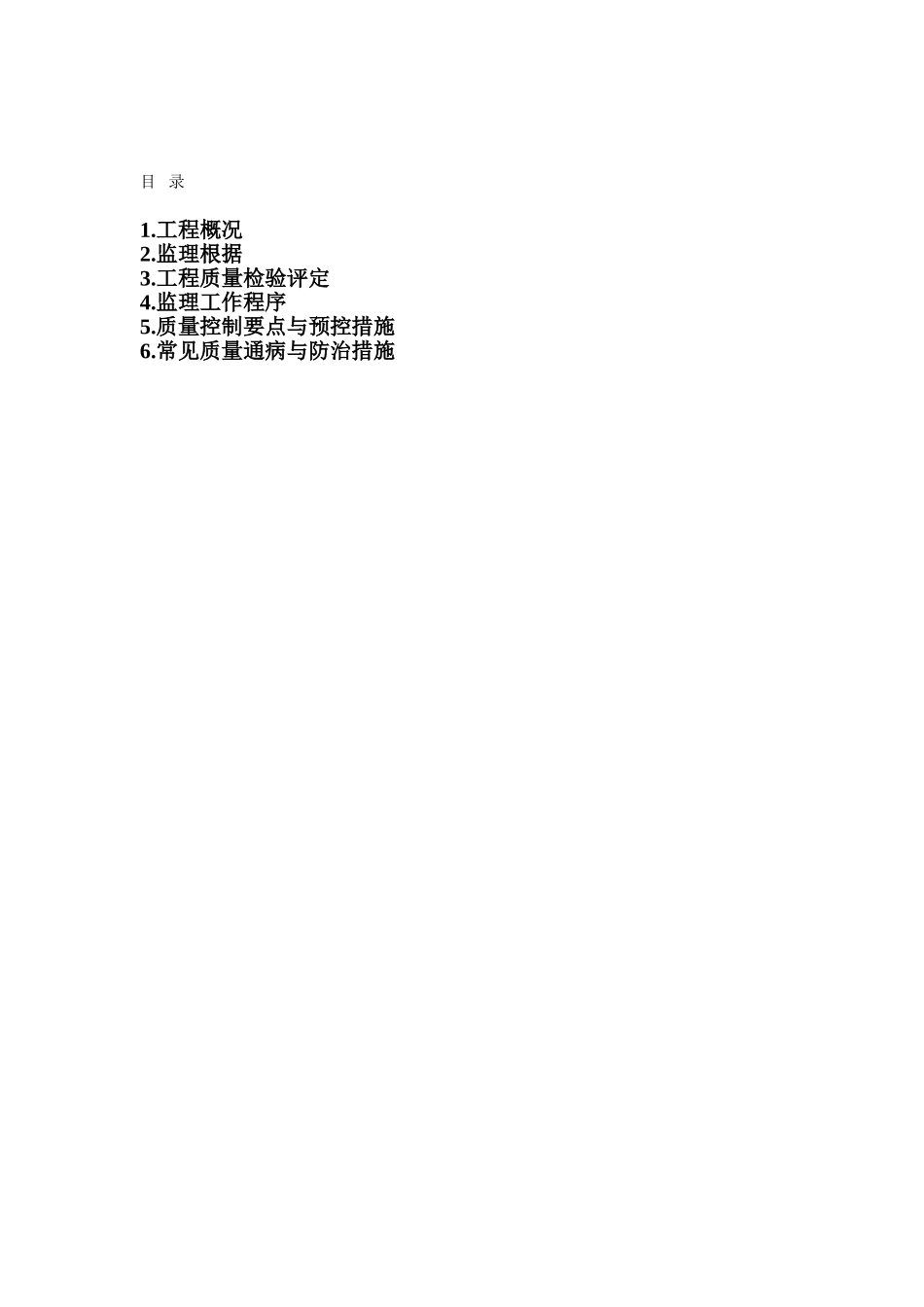

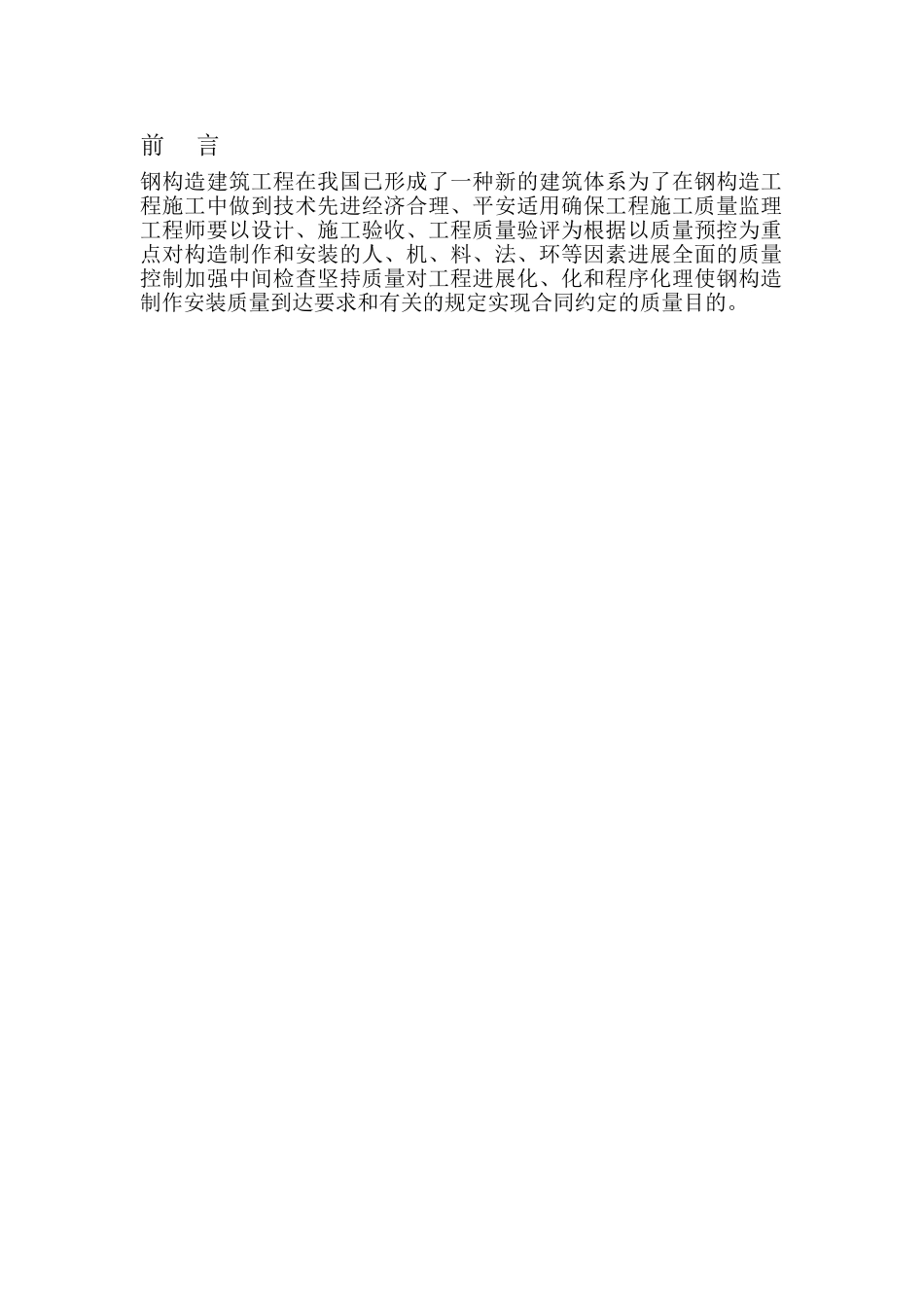

目录1.工程概况2.监理根据3.工程质量检验评定4.监理工作程序5.质量控制要点与预控措施6.常见质量通病与防治措施前言钢构造建筑工程在我国已形成了一种新的建筑体系为了在钢构造工程施工中做到技术先进经济合理、平安适用确保工程施工质量监理工程师要以设计、施工验收、工程质量验评为根据以质量预控为重点对构造制作和安装的人、机、料、法、环等因素进展全面的质量控制加强中间检查坚持质量对工程进展化、化和程序化理使钢构造制作安装质量到达要求和有关的规定实现合同约定的质量目的。1.工程概况工程名称中关村软件园孵化器1#、2#楼工程工程地点海淀区东北旺乡建立中关村软件园开展有限责任设计中国科学院北京建筑设计研究院承包北京建工集团总承包部工程名称孵化器1#楼孵化器2#楼建筑面积(m2)1350014500构造类型钢构造钢构造地上/地下层数地上三层、地下一层地上三层总高(m)11.5511.55工程质量目的优优工目的2002年4月11日2002年4月11日目的监理范围施工阶段(含保修阶段)工程建立监理监理内容建筑钢构造工程2.监理根据序名称1和地方有关工程建立的法律、法规2和地方有关工程建立的技术、和规程3有关部门批准的工程工程和设计4建立与承包签订的建立工程施工合同5建立和监理签订的工程建立监理合同6?钢构造工程质量检验评定?GB50221-957?钢构造工程施工及验收?GB50205-958?冷弯薄壁型钢构造技术?GBJ18-879?建筑钢构造焊接规程?JGJ81-9110?气焊、手工电弧焊及气体保护焊焊缝坡口的根本形式和尺寸?GB985-8811?埋弧焊焊缝坡口的根本形式和尺寸?GB986-8812?钢构造设计?GBJ17-8813?建筑钢构造焊接规程?JGJ81-9114?工程建立监理规程?DBJ01-41-98(北京地区)15?建筑安装工程资料理规程?DBJ01-51-20003.工程质量检验评定3.1钢构件焊接工程项别工程质量检查检查数量保证项目1.焊接材料焊条、焊丝、电渣焊熔嘴和保护气体等焊接材料应符合设计要求和现行有关规定观察检查、检查质量证明书和烘焙记录2.焊接人员焊工应经考试合格并获得相应施焊条件的合格证。检查焊工合格证及其有效3.焊接工艺对制作、安装首次采用的钢材和焊接材料应进展焊接工艺评定其结果符合设计要求和?钢构造工程施工及验收?的规定检查焊接工艺评定4.焊缝探伤对一级、二级焊缝应进展焊缝探伤其结果应符合设计要求和?钢构造工程施工及验收?的规定。检查焊缝探伤5.焊缝外表焊缝外表不得有裂纹、焊瘤、烧穿、弧坑等缺陷。一级、二级焊缝不得有外表气孔、平渣、弧坑裂纹、电弧擦伤等缺陷；且一级焊缝不得有咬边、未焊满等缺陷。观察检查或使用放大镜、焊缝量规和钢尺检查当存在疑义时采用浸透或磁粉探伤检查基本项目1.焊缝外观质量合格：焊缝外形较均匀成型较好焊道与焊道、焊道与根本金属之间过渡较平滑焊渣和飞溅物根本去除干净。优良：焊缝外形均匀成型良好焊道与焊道、焊道与金属之间过渡平滑焊渣和飞溅物去除干净。观察检查每批同类构件抽查10但不应少于3件被抽查构件中每种焊缝数量各抽查处不应少于5处。2.三级焊缝外表气孔合格：直径小于或等于0.4t(板厚)且不大于3mm的气孔在50mm长度范围内不超过2个气孔间距应大于6倍孔径。优良：直径小于或等于0.3t(板厚)且不大于2mm的气孔在100mm长度范围内不超过2个气孔间距应大于6倍孔径。观察检查和用钢尺检查每批同类构件抽查10但不应少于3件；被抽查构件中每种焊缝按条数各抽查5但不应少于1条；每条检查1处总抽查数不应少于10处3.二级焊缝咬边合格：焊缝咬边深度应小于或等于0.05t(板厚)且不应大于0.5mm连续长度不应大于100mm两侧咬边总长度应小于总抽查长度的10。优良：焊缝咬边深度应小于或等于0.05t(板厚)且不应大于0.5mm连续长度不应大于100mm两侧咬边总长应小于总抽查长度的6。用钢尺和焊缝量规检查4.三级焊缝咬边合格：焊缝咬边深度不应大于1.0mm。优良：焊缝咬边深度不应大于0.5mm两侧咬边总长度应小于总抽查长度的20。允许偏向工程对接接头、对接焊缝余高用焊缝量规检查每批同类构件抽查10但不应少于3件。被抽查构件中每种焊缝按条数各抽查5但每件不应少于1条。长度小于500mm的焊缝每条抽查1处；长度在500~2000mm的焊缝每条抽查2处；大于2000mm的焊缝每条抽查3处。错...
