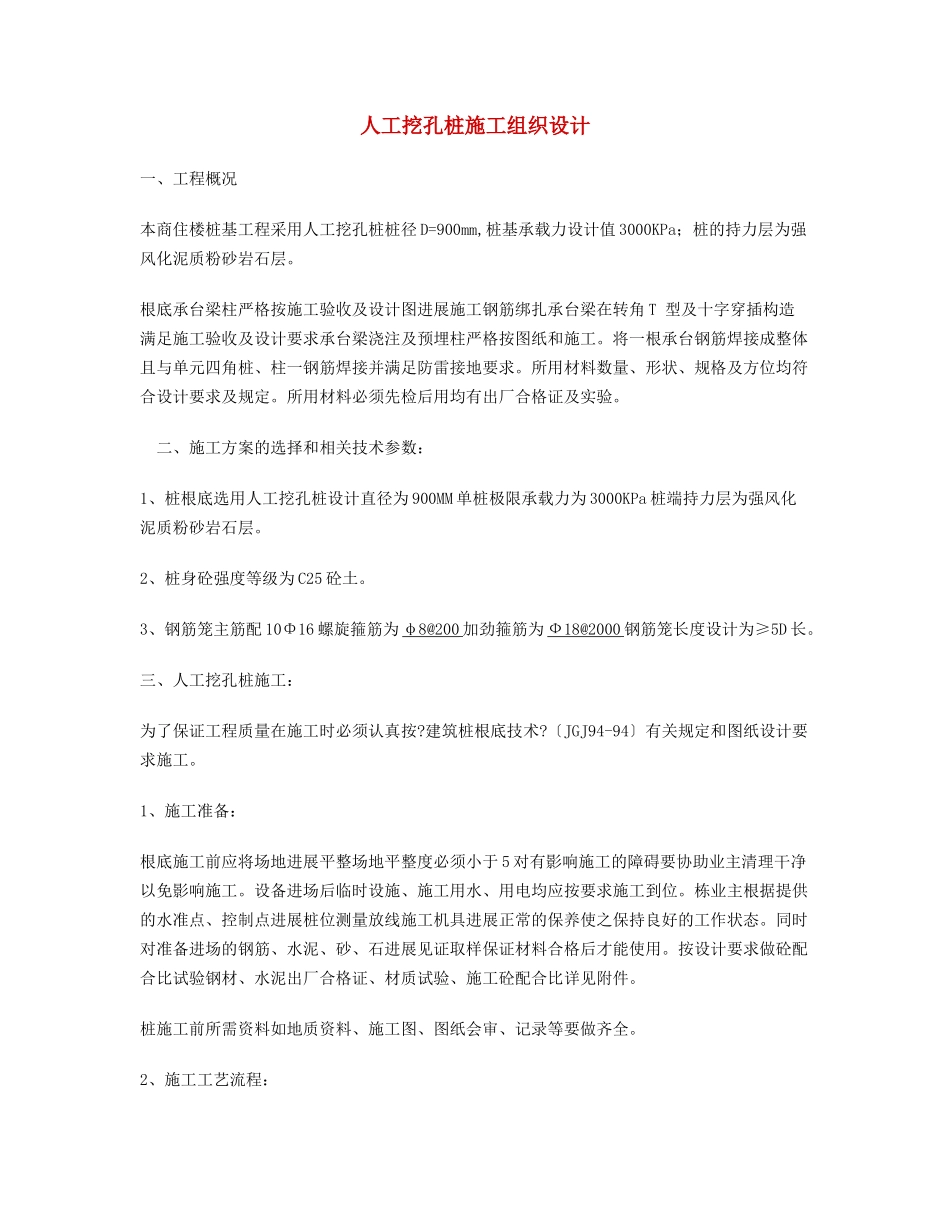

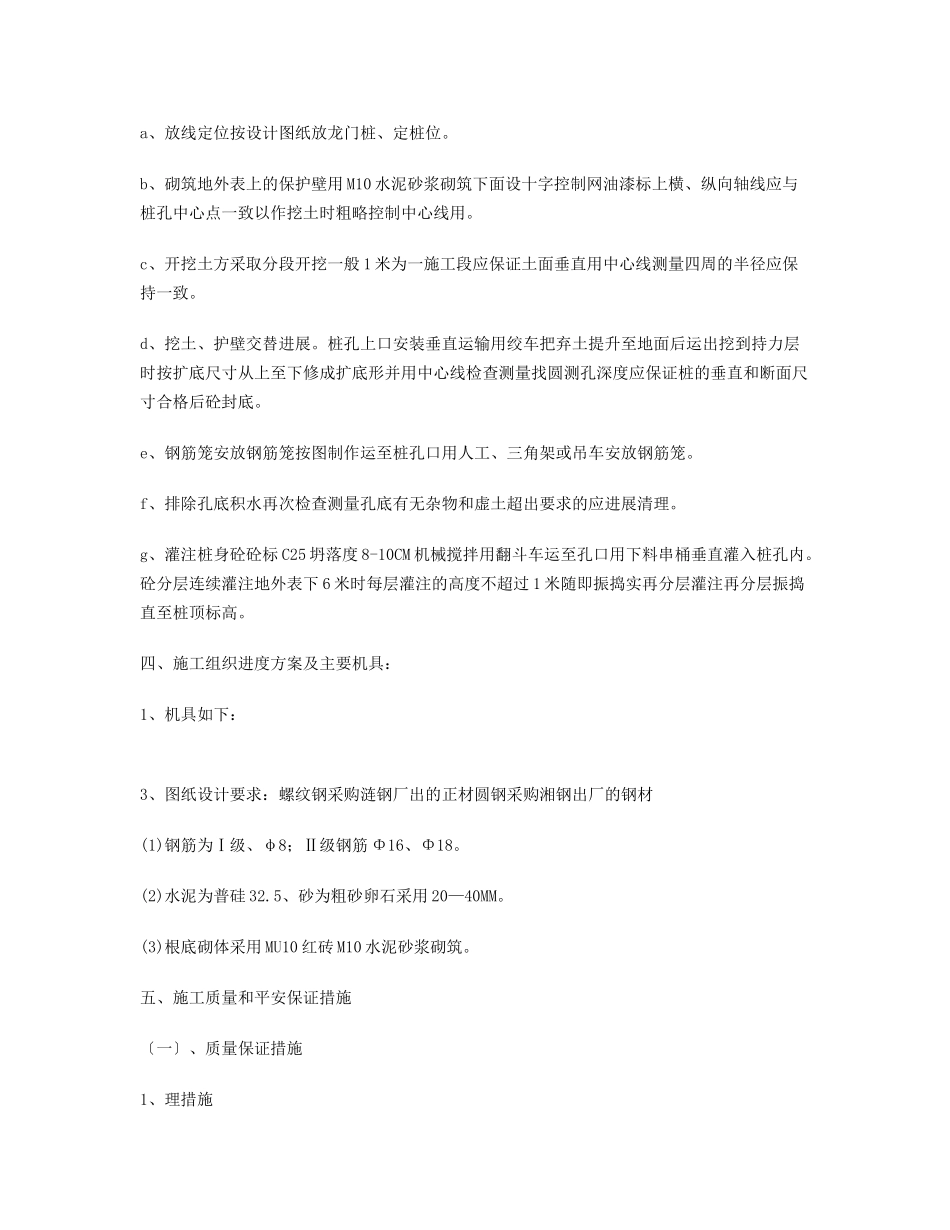

人工挖孔桩施工组织设计一、工程概况本商住楼桩基工程采用人工挖孔桩桩径D=900mm,桩基承载力设计值3000KPa；桩的持力层为强风化泥质粉砂岩石层。根底承台梁柱严格按施工验收及设计图进展施工钢筋绑扎承台梁在转角T型及十字穿插构造满足施工验收及设计要求承台梁浇注及预埋柱严格按图纸和施工。将一根承台钢筋焊接成整体且与单元四角桩、柱一钢筋焊接并满足防雷接地要求。所用材料数量、形状、规格及方位均符合设计要求及规定。所用材料必须先检后用均有出厂合格证及实验。二、施工方案的选择和相关技术参数：1、桩根底选用人工挖孔桩设计直径为900MM单桩极限承载力为3000KPa桩端持力层为强风化泥质粉砂岩石层。2、桩身砼强度等级为C25砼土。3、钢筋笼主筋配10Φ16螺旋箍筋为φ8@200加劲箍筋为Ф18@2000钢筋笼长度设计为≥5D长。三、人工挖孔桩施工：为了保证工程质量在施工时必须认真按?建筑桩根底技术?〔JGJ94-94〕有关规定和图纸设计要求施工。1、施工准备：根底施工前应将场地进展平整场地平整度必须小于5对有影响施工的障碍要协助业主清理干净以免影响施工。设备进场后临时设施、施工用水、用电均应按要求施工到位。栋业主根据提供的水准点、控制点进展桩位测量放线施工机具进展正常的保养使之保持良好的工作状态。同时对准备进场的钢筋、水泥、砂、石进展见证取样保证材料合格后才能使用。按设计要求做砼配合比试验钢材、水泥出厂合格证、材质试验、施工砼配合比详见附件。桩施工前所需资料如地质资料、施工图、图纸会审、记录等要做齐全。2、施工工艺流程：a、放线定位按设计图纸放龙门桩、定桩位。b、砌筑地外表上的保护壁用M10水泥砂浆砌筑下面设十字控制网油漆标上横、纵向轴线应与桩孔中心点一致以作挖土时粗略控制中心线用。c、开挖土方采取分段开挖一般1米为一施工段应保证土面垂直用中心线测量四周的半径应保持一致。d、挖土、护壁交替进展。桩孔上口安装垂直运输用绞车把弃土提升至地面后运出挖到持力层时按扩底尺寸从上至下修成扩底形并用中心线检查测量找圆测孔深度应保证桩的垂直和断面尺寸合格后砼封底。e、钢筋笼安放钢筋笼按图制作运至桩孔口用人工、三角架或吊车安放钢筋笼。f、排除孔底积水再次检查测量孔底有无杂物和虚土超出要求的应进展清理。g、灌注桩身砼砼标C25坍落度8-10CM机械搅拌用翻斗车运至孔口用下料串桶垂直灌入桩孔内。砼分层连续灌注地外表下6米时每层灌注的高度不超过1米随即振捣实再分层灌注再分层振捣直至桩顶标高。四、施工组织进度方案及主要机具：1、机具如下：3、图纸设计要求：螺纹钢采购涟钢厂出的正材圆钢采购湘钢出厂的钢材(1)钢筋为Ⅰ级、φ8；Ⅱ级钢筋Φ16、Φ18。(2)水泥为普硅32.5、砂为粗砂卵石采用20—40MM。(3)根底砌体采用MU10红砖M10水泥砂浆砌筑。五、施工质量和平安保证措施〔一〕、质量保证措施1、理措施①、该工程在的总指挥下由工程经理、技术负责人、施工员、质检员组成全面质量监视理小组执行日检、月评和分局部项工程验收签证手续。②、收到施工图纸后由工程技术科负责组织工程技术负责小组及各工种班组长熟悉图纸理解建筑物的使用要求对建筑物的各细部几何尺寸、标高、轴线及构件、钢筋一一进展较对作好详细记录如发现构造不合理施工难度大土建与水、电、装饰互相之间的矛盾设计要求的成品、半成品上采购难等问题与建立方、设计方、质监部门共同研究协同解决做好图纸会审图纸记录由施工和建立共同进展整理待会审审定后打印盖章图纸会审是该工程的重要技术必须遵照执行妥善保有关设计图纸要求、文明施工操作规程、材料质量要求、施工、施工段划分、施工机具的使用等做到人人弄懂为止班组长作为承受人代表签字。③、建立材料采购、验收、保等一系列行施有效的措施。④、建立定位、定岗、挂牌施工工程经理、技术负责人和主任工程师100的时间在现场主工程质量及日常工作。⑤、施工现场负责人坚持做到三勤即：口勤、腿勤、手勤做到吃住在工地现场有吃苦耐劳的敬业精为职工树立典范。⑥、挑选程度高、素质好的施工技术人员和理人员。工程质量的好坏首先取决于施工人员的素质为保证工程施工质量和施工进度目的的实现本...
