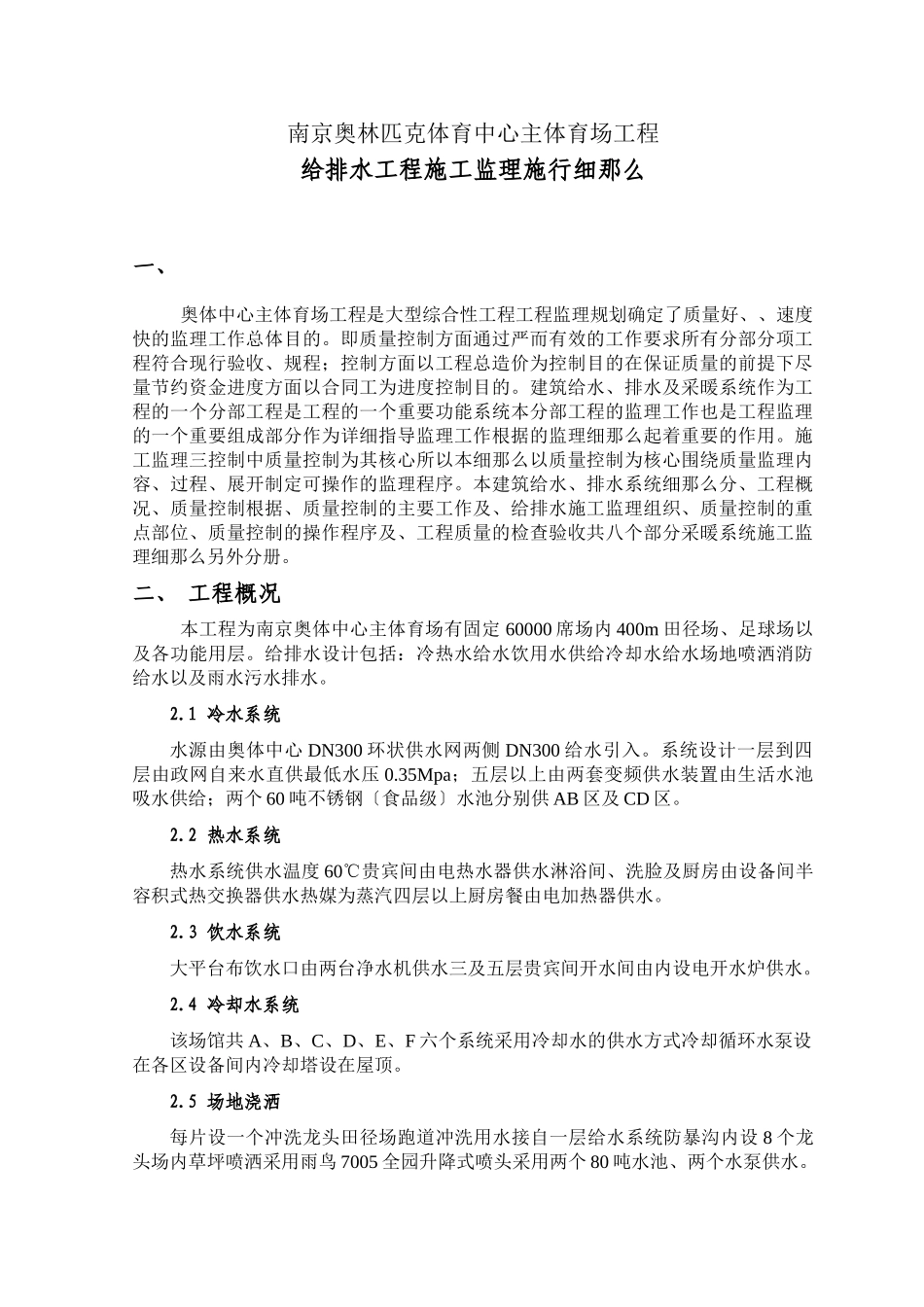

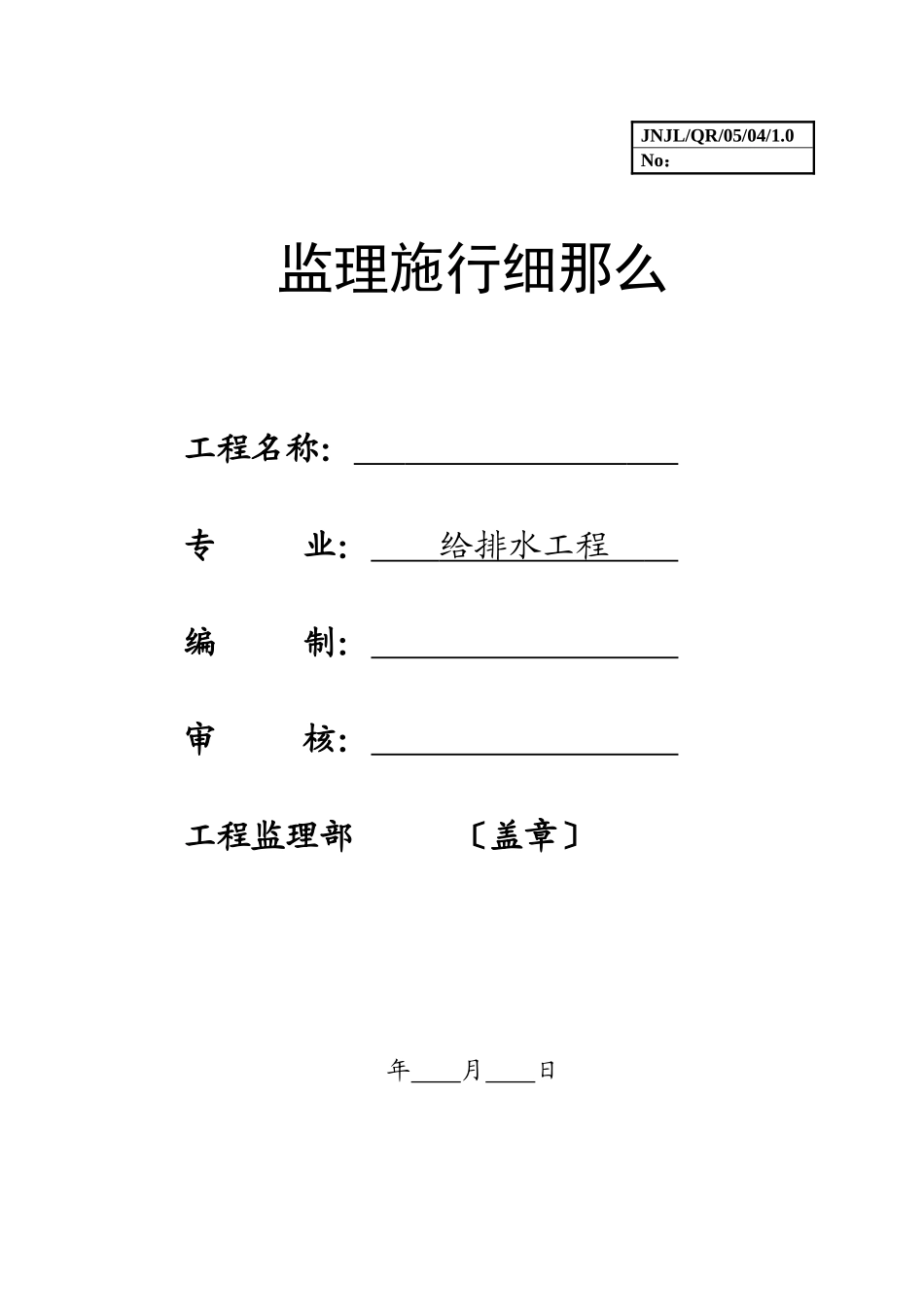

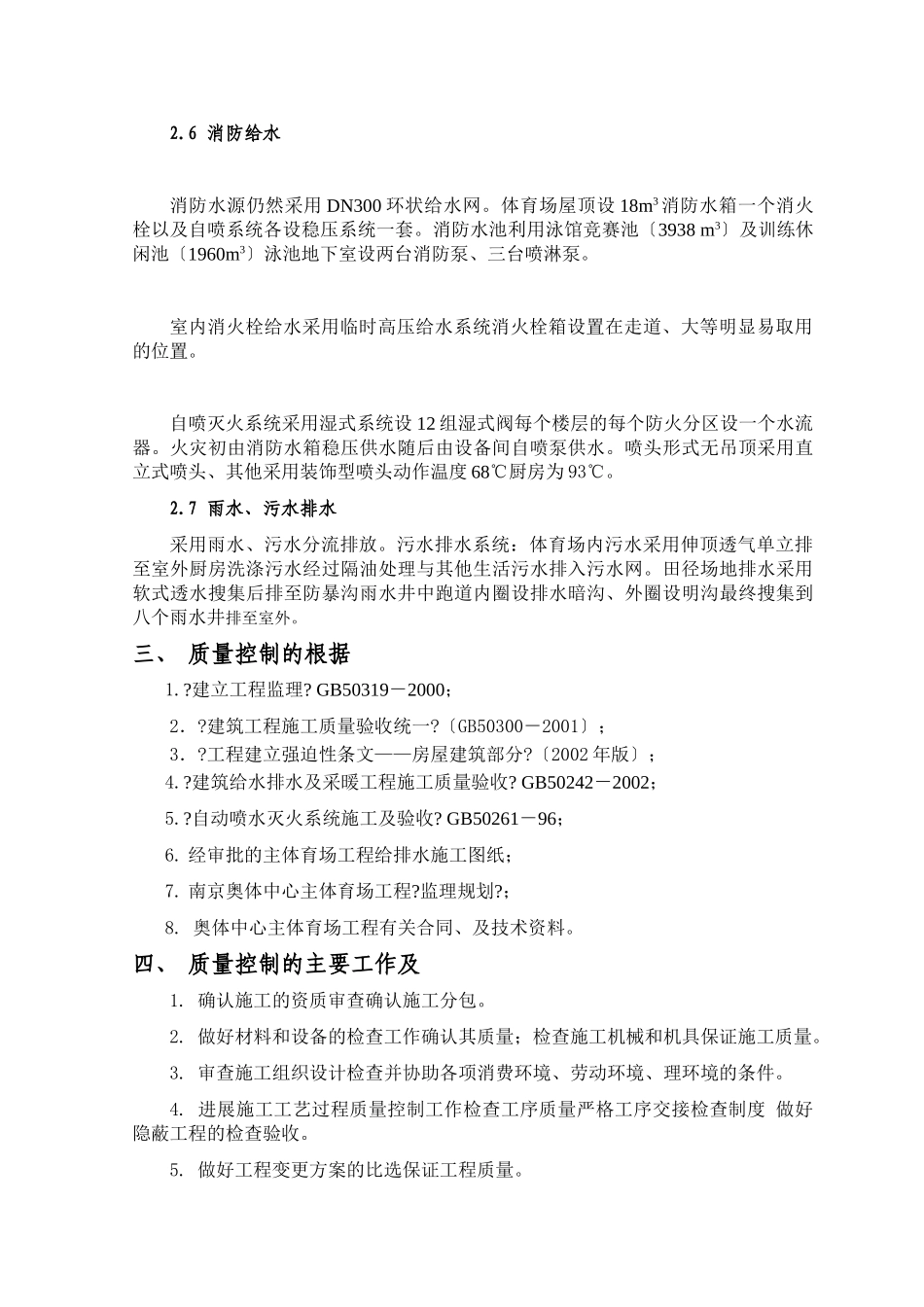

JNJL/QR/05/04/1.0No：监理施行细那么工程名称：专业：给排水工程编制：审核：工程监理部〔盖章〕年月日南京奥林匹克体育中心主体育场工程给排水工程施工监理施行细那么一、奥体中心主体育场工程是大型综合性工程工程监理规划确定了质量好、、速度快的监理工作总体目的。即质量控制方面通过严而有效的工作要求所有分部分项工程符合现行验收、规程；控制方面以工程总造价为控制目的在保证质量的前提下尽量节约资金进度方面以合同工为进度控制目的。建筑给水、排水及采暖系统作为工程的一个分部工程是工程的一个重要功能系统本分部工程的监理工作也是工程监理的一个重要组成部分作为详细指导监理工作根据的监理细那么起着重要的作用。施工监理三控制中质量控制为其核心所以本细那么以质量控制为核心围绕质量监理内容、过程、展开制定可操作的监理程序。本建筑给水、排水系统细那么分、工程概况、质量控制根据、质量控制的主要工作及、给排水施工监理组织、质量控制的重点部位、质量控制的操作程序及、工程质量的检查验收共八个部分采暖系统施工监理细那么另外分册。二、工程概况本工程为南京奥体中心主体育场有固定60000席场内400m田径场、足球场以及各功能用层。给排水设计包括：冷热水给水饮用水供给冷却水给水场地喷洒消防给水以及雨水污水排水。2.1冷水系统水源由奥体中心DN300环状供水网两侧DN300给水引入。系统设计一层到四层由政网自来水直供最低水压0.35Mpa；五层以上由两套变频供水装置由生活水池吸水供给；两个60吨不锈钢〔食品级〕水池分别供AB区及CD区。2.2热水系统热水系统供水温度60℃贵宾间由电热水器供水淋浴间、洗脸及厨房由设备间半容积式热交换器供水热媒为蒸汽四层以上厨房餐由电加热器供水。2.3饮水系统大平台布饮水口由两台净水机供水三及五层贵宾间开水间由内设电开水炉供水。2.4冷却水系统该场馆共A、B、C、D、E、F六个系统采用冷却水的供水方式冷却循环水泵设在各区设备间内冷却塔设在屋顶。2.5场地浇洒每片设一个冲洗龙头田径场跑道冲洗用水接自一层给水系统防暴沟内设8个龙头场内草坪喷洒采用雨鸟7005全园升降式喷头采用两个80吨水池、两个水泵供水。2.6消防给水消防水源仍然采用DN300环状给水网。体育场屋顶设18m3消防水箱一个消火栓以及自喷系统各设稳压系统一套。消防水池利用泳馆竞赛池〔3938m3〕及训练休闲池〔1960m3〕泳池地下室设两台消防泵、三台喷淋泵。室内消火栓给水采用临时高压给水系统消火栓箱设置在走道、大等明显易取用的位置。自喷灭火系统采用湿式系统设12组湿式阀每个楼层的每个防火分区设一个水流器。火灾初由消防水箱稳压供水随后由设备间自喷泵供水。喷头形式无吊顶采用直立式喷头、其他采用装饰型喷头动作温度68℃厨房为93℃。2.7雨水、污水排水采用雨水、污水分流排放。污水排水系统：体育场内污水采用伸顶透气单立排至室外厨房洗涤污水经过隔油处理与其他生活污水排入污水网。田径场地排水采用软式透水搜集后排至防暴沟雨水井中跑道内圈设排水暗沟、外圈设明沟最终搜集到八个雨水井排至室外。三、质量控制的根据1.?建立工程监理?GB50319－2000；2．?建筑工程施工质量验收统一?〔GB50300－2001〕；3．?工程建立强迫性条文——房屋建筑部分?〔2002年版〕；4.?建筑给水排水及采暖工程施工质量验收?GB50242－2002；5.?自动喷水灭火系统施工及验收?GB50261－96；6.经审批的主体育场工程给排水施工图纸；7.南京奥体中心主体育场工程?监理规划?；8.奥体中心主体育场工程有关合同、及技术资料。四、质量控制的主要工作及1.确认施工的资质审查确认施工分包。2.做好材料和设备的检查工作确认其质量；检查施工机械和机具保证施工质量。3.审查施工组织设计检查并协助各项消费环境、劳动环境、理环境的条件。4.进展施工工艺过程质量控制工作检查工序质量严格工序交接检查制度做好隐蔽工程的检查验收。5.做好工程变更方案的比选保证工程质量。6.进展质量监视行使质量监视权认真做好质量签证工作行使质量否决权协助做好付款控制。7.做好中间质量验收准备工作做好工程开工验收工作审查工程开工图。以上可以归纳为审查资料、现场巡视、不定不定点...
