人工成孔灌注桩施工工艺标准（6-96）VIP免费

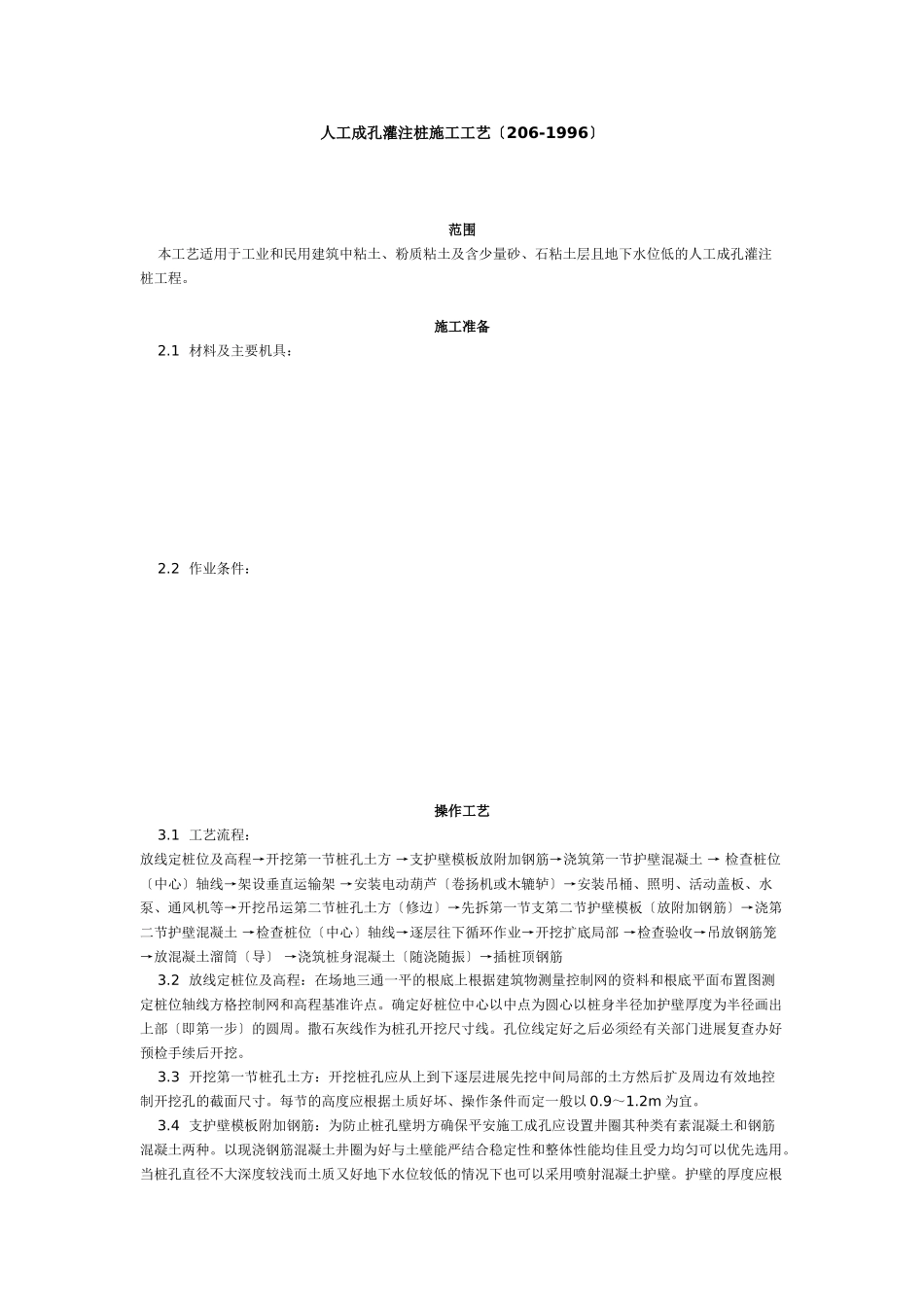

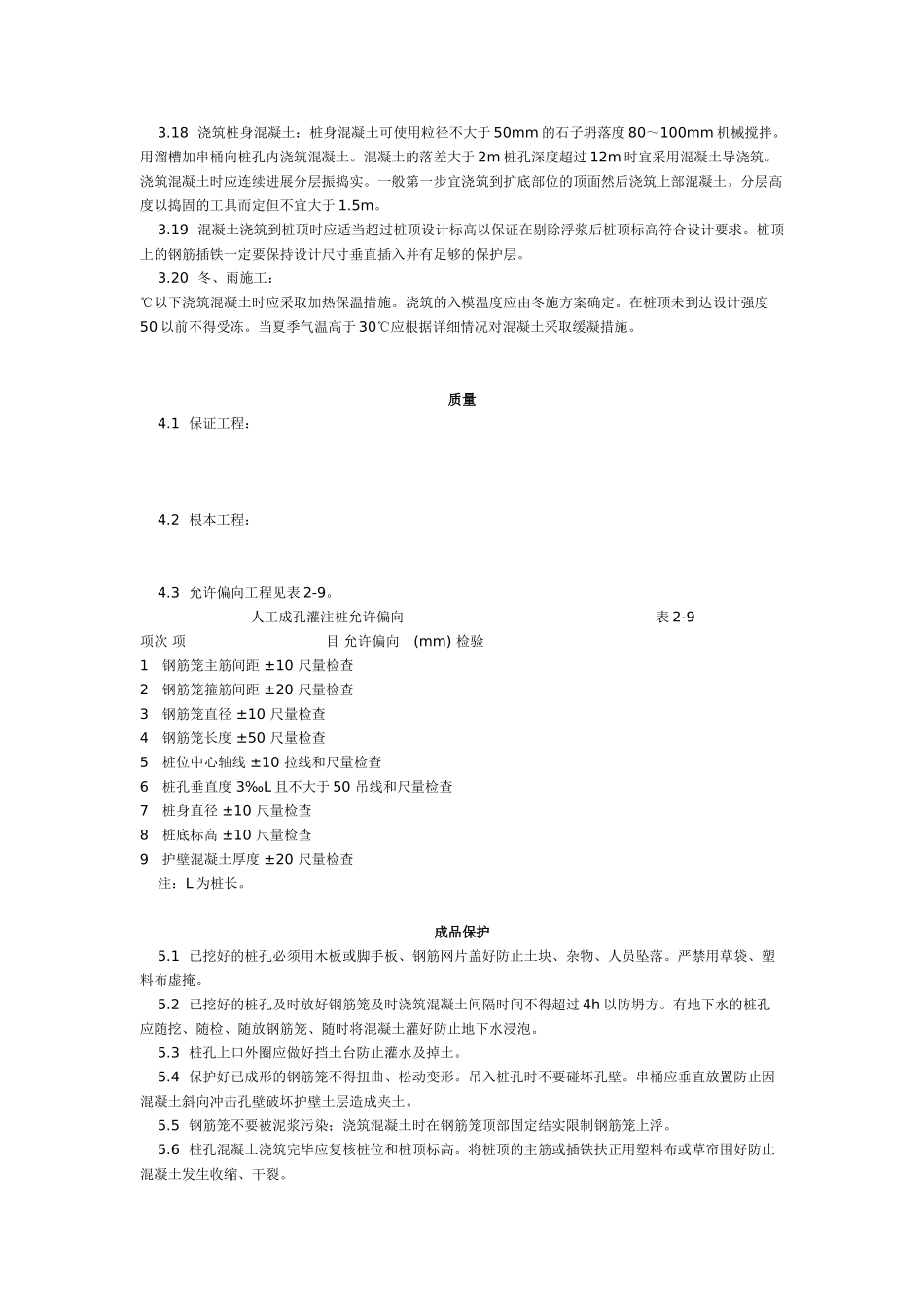

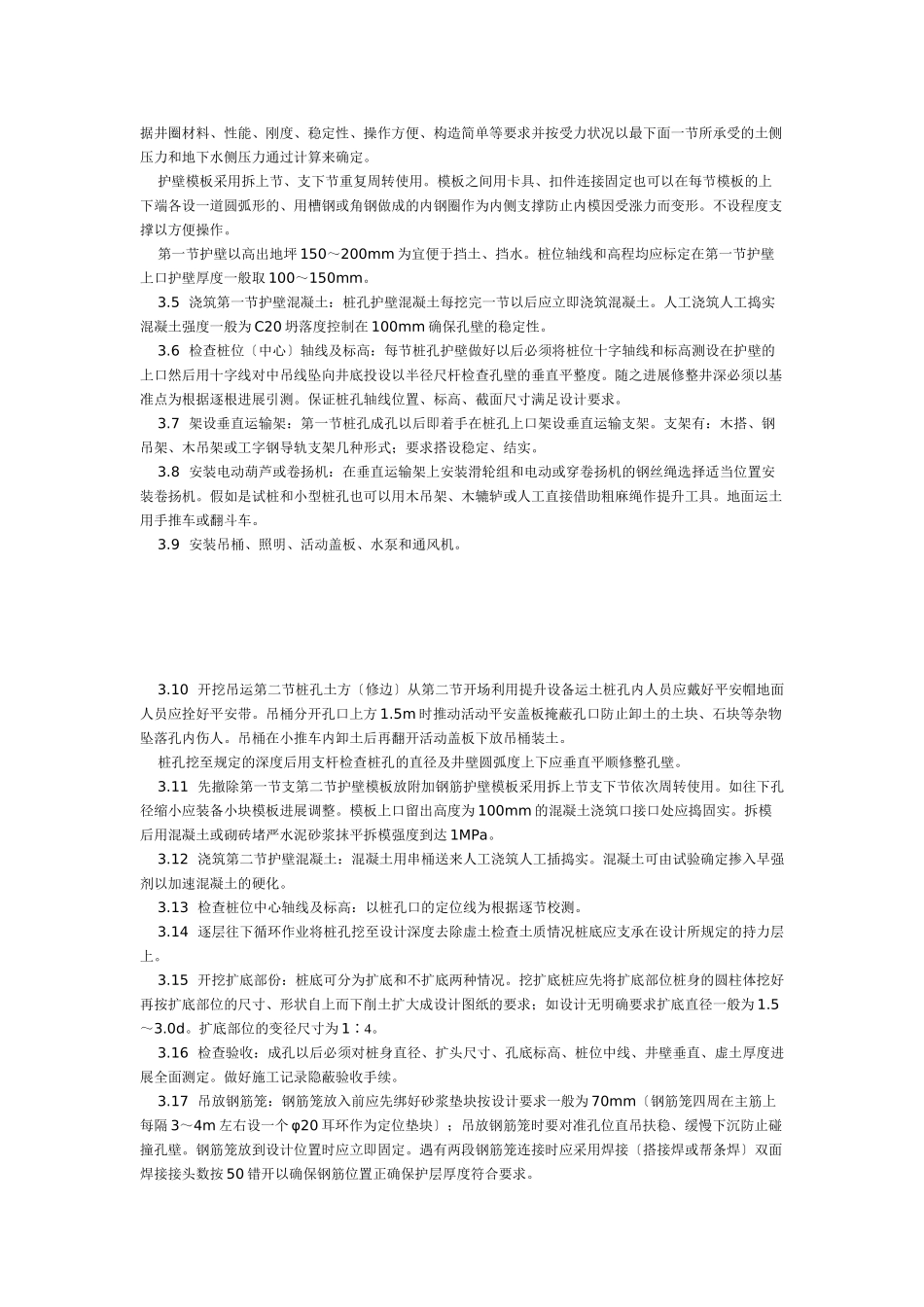

人工成孔灌注桩施工工艺〔206-1996〕范围本工艺适用于工业和民用建筑中粘土、粉质粘土及含少量砂、石粘土层且地下水位低的人工成孔灌注桩工程。施工准备2.1材料及主要机具：2.2作业条件：操作工艺3.1工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位〔中心〕轴线→架设垂直运输架→安装电动葫芦〔卷扬机或木辘轳〕→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方〔修边〕→先拆第一节支第二节护壁模板〔放附加钢筋〕→浇第二节护壁混凝土→检查桩位〔中心〕轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋笼→放混凝土溜筒〔导〕→浇筑桩身混凝土〔随浇随振〕→插桩顶钢筋3.2放线定桩位及高程：在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图测定桩位轴线方格控制网和高程基准许点。确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画出上部〔即第一步〕的圆周。撒石灰线作为桩孔开挖尺寸线。孔位线定好之后必须经有关部门进展复查办好预检手续后开挖。3.3开挖第一节桩孔土方：开挖桩孔应从上到下逐层进展先挖中间局部的土方然后扩及周边有效地控制开挖孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定一般以0.9～1.2m为宜。3.4支护壁模板附加钢筋：为防止桩孔壁坍方确保平安施工成孔应设置井圈其种类有素混凝土和钢筋混凝土两种。以现浇钢筋混凝土井圈为好与土壁能严结合稳定性和整体性能均佳且受力均匀可以优先选用。当桩孔直径不大深度较浅而土质又好地下水位较低的情况下也可以采用喷射混凝土护壁。护壁的厚度应根据井圈材料、性能、刚度、稳定性、操作方便、构造简单等要求并按受力状况以最下面一节所承受的土侧压力和地下水侧压力通过计算来确定。护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑防止内模因受涨力而变形。不设程度支撑以方便操作。第一节护壁以高出地坪150～200mm为宜便于挡土、挡水。桩位轴线和高程均应标定在第一节护壁上口护壁厚度一般取100～150mm。3.5浇筑第一节护壁混凝土：桩孔护壁混凝土每挖完一节以后应立即浇筑混凝土。人工浇筑人工捣实混凝土强度一般为C20坍落度控制在100mm确保孔壁的稳定性。3.6检查桩位〔中心〕轴线及标高：每节桩孔护壁做好以后必须将桩位十字轴线和标高测设在护壁的上口然后用十字线对中吊线坠向井底投设以半径尺杆检查孔壁的垂直平整度。随之进展修整井深必须以基准点为根据逐根进展引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。3.7架设垂直运输架：第一节桩孔成孔以后即着手在桩孔上口架设垂直运输支架。支架有：木搭、钢吊架、木吊架或工字钢导轨支架几种形式；要求搭设稳定、结实。3.8安装电动葫芦或卷扬机：在垂直运输架上安装滑轮组和电动或穿卷扬机的钢丝绳选择适当位置安装卷扬机。假如是试桩和小型桩孔也可以用木吊架、木辘轳或人工直接借助粗麻绳作提升工具。地面运土用手推车或翻斗车。3.9安装吊桶、照明、活动盖板、水泵和通风机。3.10开挖吊运第二节桩孔土方〔修边〕从第二节开场利用提升设备运土桩孔内人员应戴好平安帽地面人员应拴好平安带。吊桶分开孔口上方1.5m时推动活动平安盖板掩蔽孔口防止卸土的土块、石块等杂物坠落孔内伤人。吊桶在小推车内卸土后再翻开活动盖板下放吊桶装土。桩孔挖至规定的深度后用支杆检查桩孔的直径及井壁圆弧度上下应垂直平顺修整孔壁。3.11先撤除第一节支第二节护壁模板放附加钢筋护壁模板采用拆上节支下节依次周转使用。如往下孔径缩小应装备小块模板进展调整。模板上口留出高度为100mm的混凝土浇筑口接口处应捣固实。拆模后用混凝土或砌砖堵严水泥砂浆抹平拆模强度到达1MPa。3.12浇筑第二节护壁混凝土：混凝土用串桶送来人工浇筑人工插捣实。混凝土可由试验确定掺入早强剂以加速混凝土的硬化。3.13检查桩位中心轴线及标高：以桩孔口的定位线为根据逐节校测。3.14逐层往下循环作业将桩孔挖至设计深度去除虚土检查土质情况桩底应支...
