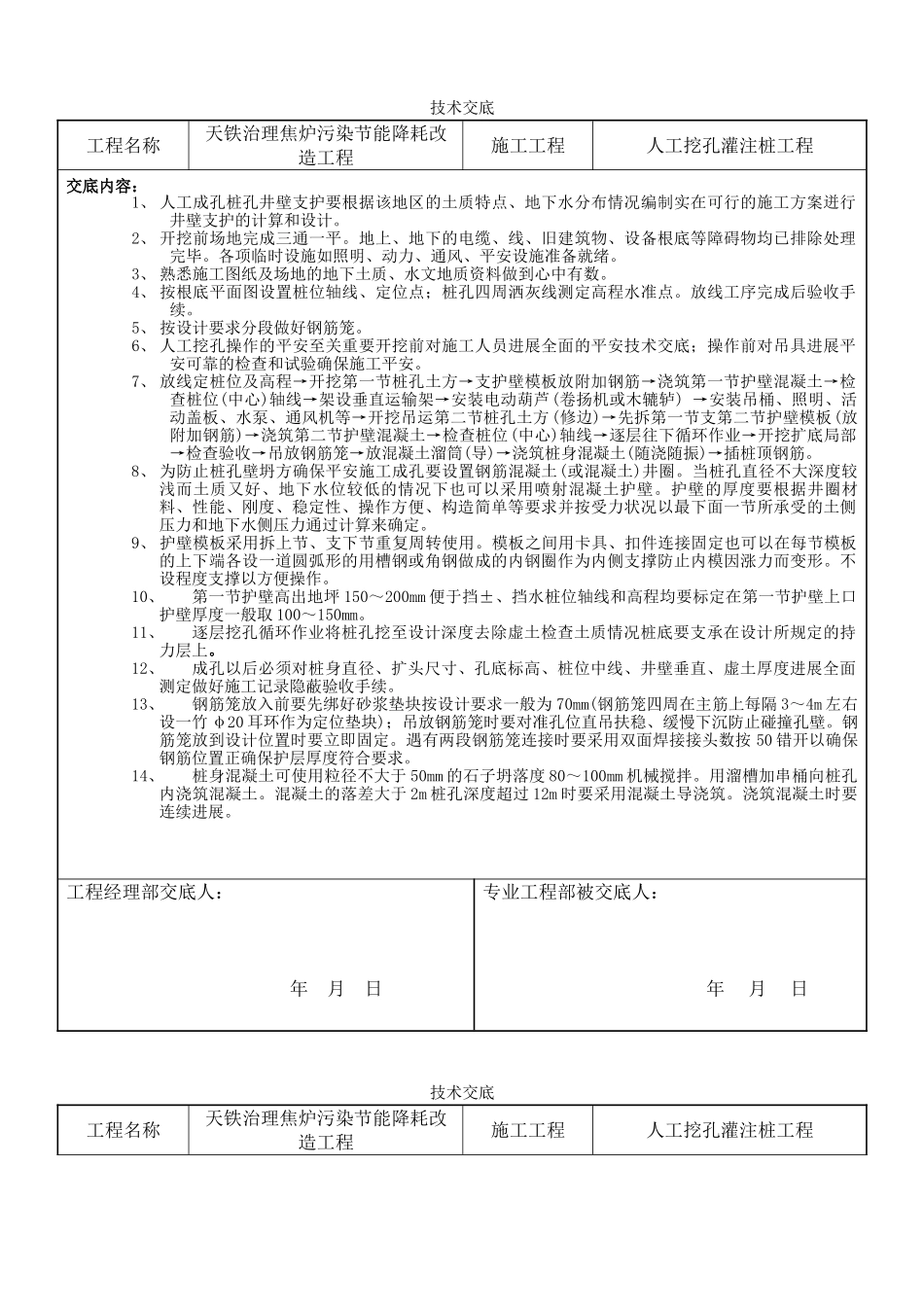

人工挖孔灌注桩工程技术交底_第1页
1/2

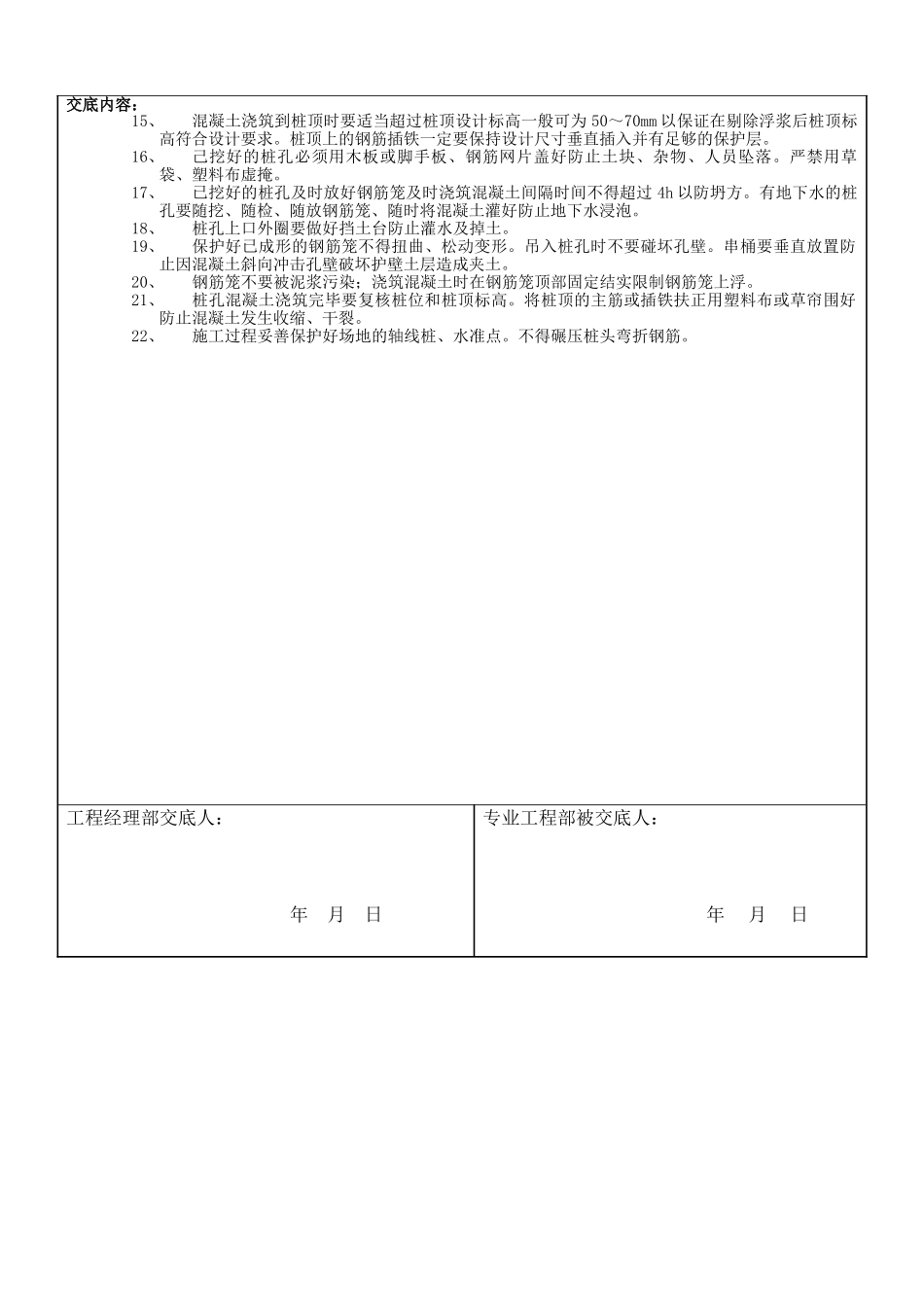

人工挖孔灌注桩工程技术交底_第2页
2/2
技术交底工程名称天铁治理焦炉污染节能降耗改造工程施工工程人工挖孔灌注桩工程交底内容:1、人工成孔桩孔井壁支护要根据该地区的土质特点、地下水分布情况编制实在可行的施工方案迸行井壁支护的计算和设计。2、开挖前场地完成三通一平。地上、地下的电缆、线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施准备就绪。3、熟悉施工图纸及场地的地下土质、水文地质资料做到心中有数。4、按根底平面图设置桩位轴线、定位点;桩孔四周洒灰线测定高程水准点。放线工序完成后验收手续。5、按设计要求分段做好钢筋笼。6、人工挖孔操作的平安至关重要开挖前对施工人员进展全面的平安技术交底;操作前对吊具进展平安可靠的检查和试验确保施工平安。7、放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳)→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇筑第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋笼→放混凝土溜筒(导)→浇筑桩身混凝土(随浇随振)→插桩顶钢筋。8、为防止桩孔壁坍方确保平安施工成孔要设置钢筋混凝土(或混凝土)井圈。当桩孔直径不大深度较浅而土质又好、地下水位较低的情况下也可以采用喷射混凝土护壁。护壁的厚度要根据井圈材料、性能、刚度、稳定性、操作方便、构造简单等要求并按受力状况以最下面一节所承受的土侧压力和地下水侧压力通过计算来确定。9、护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定也可以在每节模板的上下端各设一道圆弧形的用槽钢或角钢做成的内钢圈作为内侧支撑防止内模因涨力而变形。不设程度支撑以方便操作。10、第一节护壁高出地坪150~200mm便于挡±、挡水桩位轴线和高程均要标定在第一节护壁上口护壁厚度一般取100~150mm。11、逐层挖孔循环作业将桩孔挖至设计深度去除虚土检查土质情况桩底要支承在设计所规定的持力层上。12、成孔以后必须对桩身直径、扩头尺寸、孔底标高、桩位中线、井壁垂直、虚土厚度进展全面测定做好施工记录隐蔽验收手续。13、钢筋笼放入前要先绑好砂浆垫块按设计要求一般为70mm(钢筋笼四周在主筋上每隔3~4m左右设一竹φ20耳环作为定位垫块);吊放钢筋笼时要对准孔位直吊扶稳、缓慢下沉防止碰撞孔壁。钢筋笼放到设计位置时要立即固定。遇有两段钢筋笼连接时要采用双面焊接接头数按50错开以确保钢筋位置正确保护层厚度符合要求。14、桩身混凝土可使用粒径不大于50mm的石子坍落度80~100mm机械搅拌。用溜槽加串桶向桩孔内浇筑混凝土。混凝土的落差大于2m桩孔深度超过12m时要采用混凝土导浇筑。浇筑混凝土时要连续进展。工程经理部交底人:年月日专业工程部被交底人:年月日技术交底工程名称天铁治理焦炉污染节能降耗改造工程施工工程人工挖孔灌注桩工程交底内容:15、混凝土浇筑到桩顶时要适当超过桩顶设计标高一般可为50~70mm以保证在剔除浮浆后桩顶标高符合设计要求。桩顶上的钢筋插铁一定要保持设计尺寸垂直插入并有足够的保护层。16、己挖好的桩孔必须用木板或脚手板、钢筋网片盖好防止土块、杂物、人员坠落。严禁用草袋、塑料布虚掩。17、已挖好的桩孔及时放好钢筋笼及时浇筑混凝土间隔时间不得超过4h以防坍方。有地下水的桩孔要随挖、随检、随放钢筋笼、随时将混凝土灌好防止地下水浸泡。18、桩孔上口外圈要做好挡土台防止灌水及掉土。19、保护好已成形的钢筋笼不得扭曲、松动变形。吊入桩孔时不要碰坏孔壁。串桶要垂直放置防止因混凝土斜向冲击孔壁破坏护壁土层造成夹土。20、钢筋笼不要被泥浆污染;浇筑混凝土时在钢筋笼顶部固定结实限制钢筋笼上浮。21、桩孔混凝土浇筑完毕要复核桩位和桩顶标高。将桩顶的主筋或插铁扶正用塑料布或草帘围好防止混凝土发生收缩、干裂。22、施工过程妥善保护好场地的轴线桩、水准点。不得碾压桩头弯折钢筋。工程经理部交底人:年月日专业工程部被交底人:年月日
