东方魅力综合楼电气监理细则VIP免费

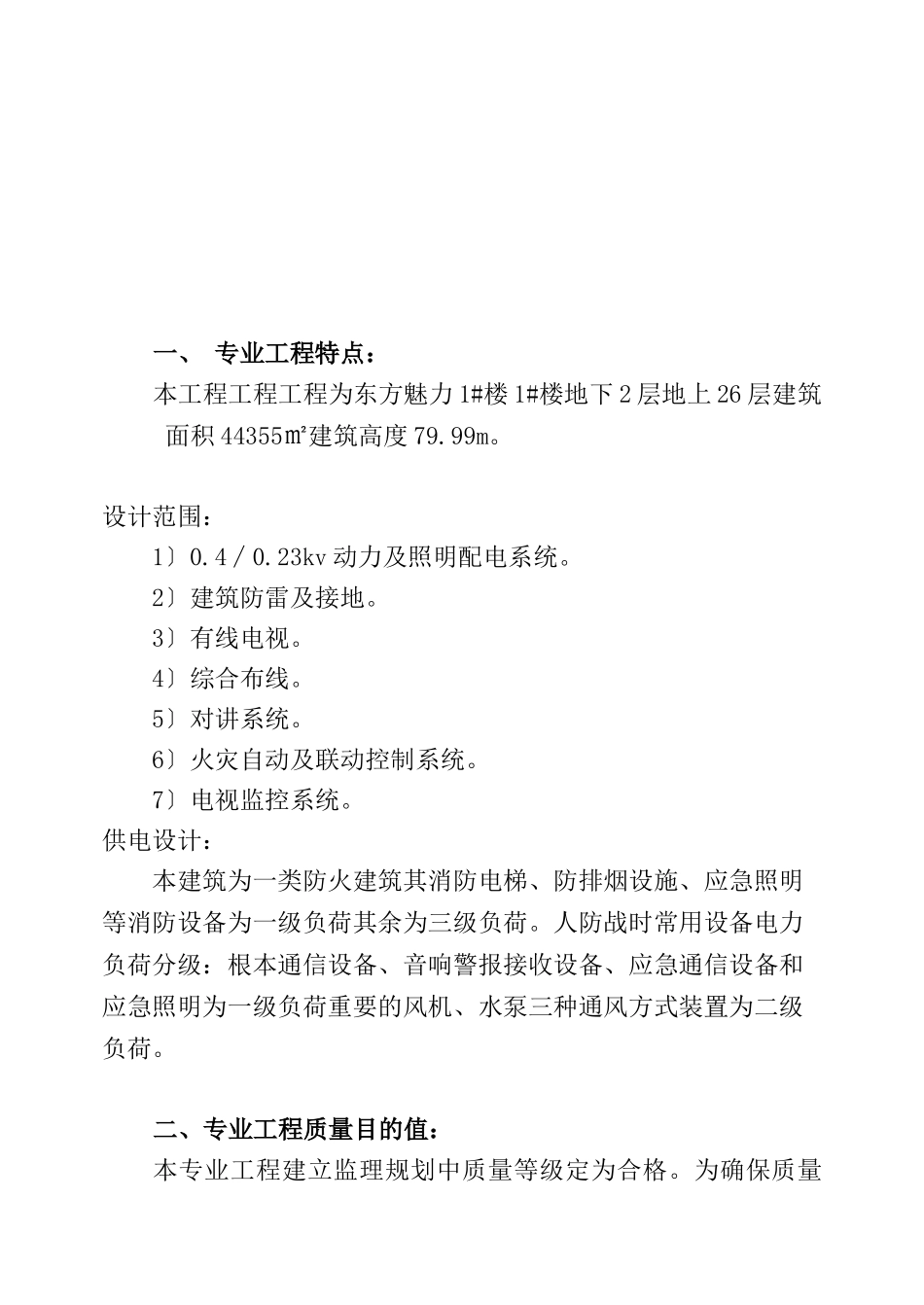

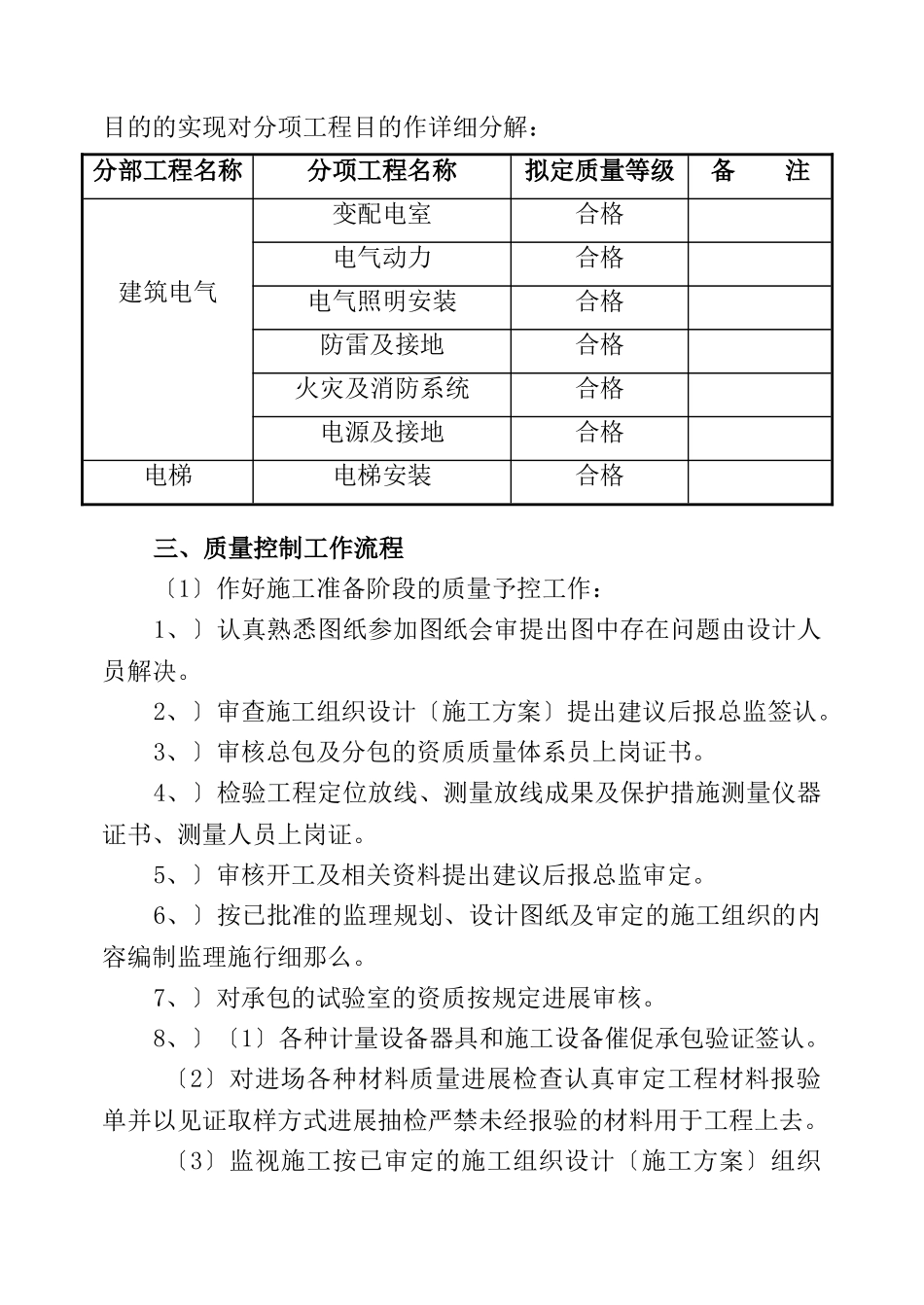

目录一、专业工程特点二、专业工程质量目的三、质量控制工作流程四、重点部位特殊过程确实定五、工程质量监控要点六、工程质量预控措施七、工程质量控制及措施八、平安施工监理控制要点一、专业工程特点：本工程工程工程为东方魅力1#楼1#楼地下2层地上26层建筑面积44355㎡建筑高度79.99m。设计范围：1〕0.4∕0.23kv动力及照明配电系统。2〕建筑防雷及接地。3〕有线电视。4〕综合布线。5〕对讲系统。6〕火灾自动及联动控制系统。7〕电视监控系统。供电设计：本建筑为一类防火建筑其消防电梯、防排烟设施、应急照明等消防设备为一级负荷其余为三级负荷。人防战时常用设备电力负荷分级：根本通信设备、音响警报接收设备、应急通信设备和应急照明为一级负荷重要的风机、水泵三种通风方式装置为二级负荷。二、专业工程质量目的值：本专业工程建立监理规划中质量等级定为合格。为确保质量目的的实现对分项工程目的作详细分解：分部工程名称分项工程名称拟定质量等级备注建筑电气变配电室合格电气动力合格电气照明安装合格防雷及接地合格火灾及消防系统合格电源及接地合格电梯电梯安装合格三、质量控制工作流程〔1〕作好施工准备阶段的质量予控工作：1、〕认真熟悉图纸参加图纸会审提出图中存在问题由设计人员解决。2、〕审查施工组织设计〔施工方案〕提出建议后报总监签认。3、〕审核总包及分包的资质质量体系员上岗证书。4、〕检验工程定位放线、测量放线成果及保护措施测量仪器证书、测量人员上岗证。5、〕审核开工及相关资料提出建议后报总监审定。6、〕按已批准的监理规划、设计图纸及审定的施工组织的内容编制监理施行细那么。7、〕对承包的试验室的资质按规定进展审核。8、〕〔1〕各种计量设备器具和施工设备催促承包验证签认。〔2〕对进场各种材料质量进展检查认真审定工程材料报验单并以见证取样方式进展抽检严禁未经报验的材料用于工程上去。〔3〕监视施工按已审定的施工组织设计〔施工方案〕组织施工如有调正补充或变动审查后报总监签认。〔4〕要求施工报送重点部位关键工序施工工艺及质量保证措施审核同意后签认。〔5〕当承包采用新材料、新工艺、新技术、新设备时要赤承包报送相应施工措施及证明材料组织专题证经审定后签认。〔6〕经常对施工过程进展巡视、检查发现质量缺陷应立即提出并下达监理和催促解决。〔7〕对分项工程报验单认真审查各种附件是否齐全符合要求后到现场进展检验并签认构成分部工程时催促承包填报分部工程报验单报总监签认。〔8〕对隐蔽工程的隐蔽过程下道工序施工完后难于检查的重点部位必须进展旁站检查严格控制质量。〔9〕对承包的隐蔽工程检验应及时进展检查查出的质量问题催促解决后才能进展下道工施工并及时隐蔽验收手续作到资料及时、完好、齐全。〔10〕根据工程施工情况予见性地发出监理并要求施工及时。〔11〕根据工程构造情况确定监理工作重点部位及关键工序并记录好关键部位施工技术复核资料。四、重点部位特殊过程确实定结合本专业工程特点确定重点部位、特殊过程、严格监控并作标记录序重点部位特殊过程名称监控重点内容1防雷接地接地装置的搭接焊符合要求；测试接地装置的接地电阻值必须符合设计要求。2电缆敷设电缆材料必须事前检查合格；电缆支架导必须接地可靠；电缆敷设过程要符合要求；绝缘测试符要求。3电气调试各种测试符合要求前方可通电对各种回路开关与灯具插座进展测试。五、建筑电气安装工程监控要点〔一〕建筑电气安装工程监控要点1、线路敷设、配、吊顶1〕材质量符合设计要求顶棚内必须是金属金属线槽布线2〕与的连接Ф20mm及其以下的钢必须用箍丝接3〕顶棚内吊挂与支承点必须到达平直结实排列整齐固定点均匀间距符合设计图纸与规定4〕箱盒开孔整齐与径相吻合一一孔不得开长孔5〕吊顶内便于检修接线盒不得缺盖6〕内穿线：导线规格．型．质量符合设计要求导线在内无弯头在箱盒内有适出余量导线不得外露导线包扎严连接结实绝缘良好不伤芯线多股软钢线涮钧不得遣漏。2、配电箱盘照明工具安装1〕配电箱〔盘〕符合设计要求箱体．面板二层底板的PE线必须连接与PE线或PE端排相连严禁串联连接安装结实位置正确部件齐全箱内结线整齐回...
