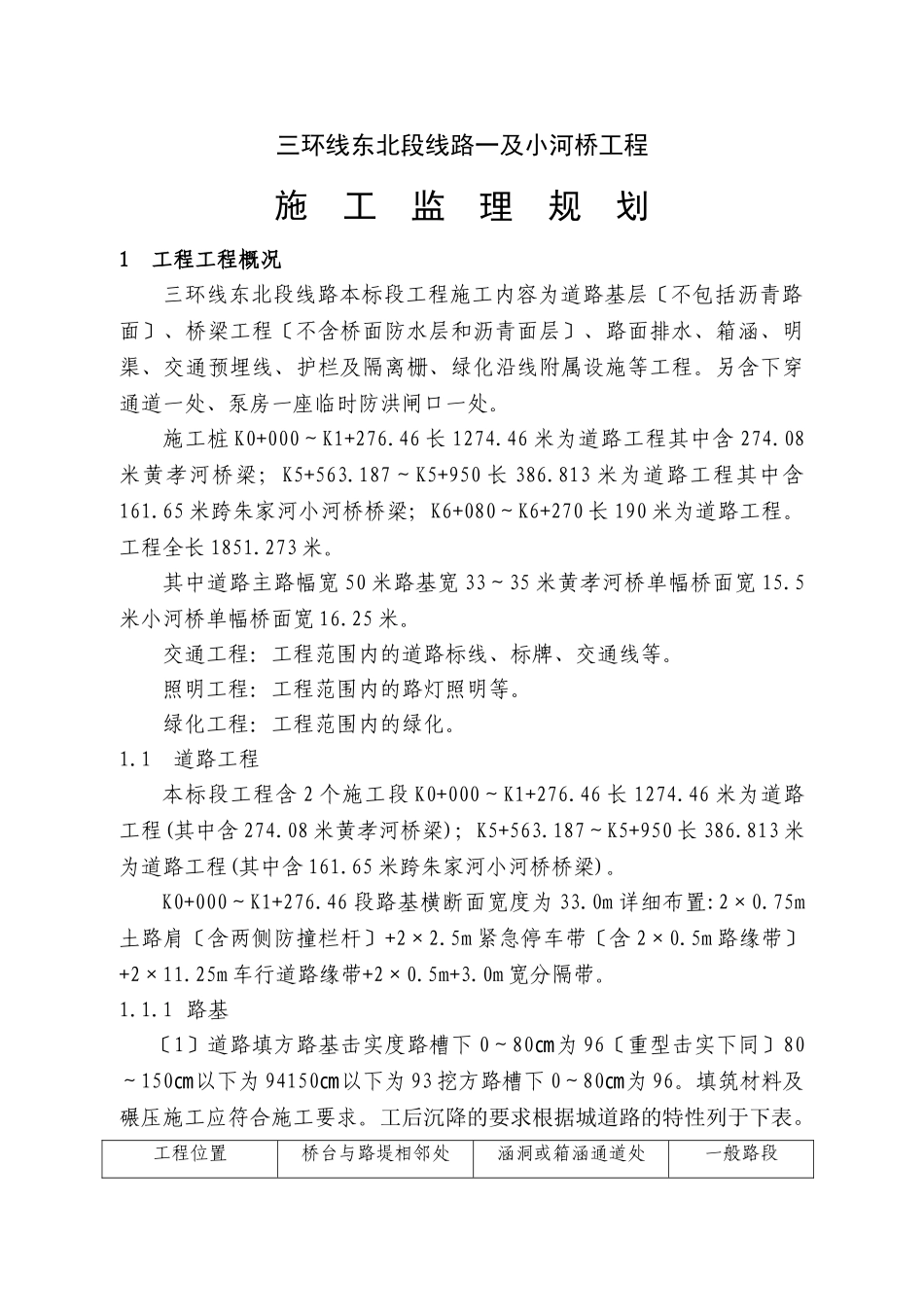

三环线东北段线路一及小河桥工程施工监理规划1工程工程概况三环线东北段线路本标段工程施工内容为道路基层〔不包括沥青路面〕、桥梁工程〔不含桥面防水层和沥青面层〕、路面排水、箱涵、明渠、交通预埋线、护栏及隔离栅、绿化沿线附属设施等工程。另含下穿通道一处、泵房一座临时防洪闸口一处。施工桩K0+000～K1+276.46长1274.46米为道路工程其中含274.08米黄孝河桥梁；K5+563.187～K5+950长386.813米为道路工程其中含161.65米跨朱家河小河桥桥梁；K6+080～K6+270长190米为道路工程。工程全长1851.273米。其中道路主路幅宽50米路基宽33～35米黄孝河桥单幅桥面宽15.5米小河桥单幅桥面宽16.25米。交通工程：工程范围内的道路标线、标牌、交通线等。照明工程：工程范围内的路灯照明等。绿化工程：工程范围内的绿化。1.1道路工程本标段工程含2个施工段K0+000～K1+276.46长1274.46米为道路工程(其中含274.08米黄孝河桥梁)；K5+563.187～K5+950长386.813米为道路工程(其中含161.65米跨朱家河小河桥桥梁)。K0+000～K1+276.46段路基横断面宽度为33.0m详细布置:2×0.75m土路肩〔含两侧防撞栏杆〕+2×2.5m紧急停车带〔含2×0.5m路缘带〕+2×11.25m车行道路缘带+2×0.5m+3.0m宽分隔带。1.1.1路基〔1〕道路填方路基击实度路槽下0～80为㎝96〔重型击实下同〕80～150以下为㎝94150以下为㎝93挖方路槽下0～80为㎝96。填筑材料及碾压施工应符合施工要求。工后沉降的要求根据城道路的特性列于下表。工程位置桥台与路堤相邻处涵洞或箱涵通道处一般路段城快速路道≤0.10m≤0.20m≤0.30m〔2〕K0+472.5～K0+520、K0+560～K0+700段堆土高度3.6m～4.7m地基处理方式为低标素混凝土桩〔简称LCG桩〕。桩长11m～16m布置方式为正方形和矩形2种横向间距1.5m～1.8m纵向间距1.5m～2.0m桩的直径为0.4m桩自身混凝土强度为C15。〔3〕K0+520～K0+560段堆土高度4.4m～4.6m由于有高压走廊在此范围内与道路斜交故地基处理方式采用旋喷桩。桩长13.0m横向间距1.5m纵向间距1.7m直径0.6m水泥采用强度等级不低于32.5MPa的普通硅酸盐水泥。〔4〕K0+190～K0+256.5、K0+700～K1+274.5段去除层素填土和以下土层平均厚度80㎝然后回填毛渣30㎝再进展好土回填回填毛渣、土料其压实度均应满足道路路基设计要求。K0+000～K0+190段分布有鱼塘和藕塘应先事施工围堰再抽干水去除淤泥约150㎝然后回填毛渣60㎝再进展好土回填。围堰采用粘土填筑顶高应高于施工水位0.5m顶宽2.0m内外坡比均为1：2围堰内边线间隔道路边坡线应满足施工要求。分隔带及路边排水分隔带底部铺设涤纶长丝PC防渗复合土工布分隔带内设置纵向盲沟沟内设直径5㎜透水通过集水槽和横向排水将水排出路基外；出水口设HB=2×3㎝水泥混凝土矩形沟引入路基排水边沟施工矩形沟时应注意与边坡植草砖协调配合。集水曹间距原那么上按50m设置一处遇电缆接线井、纵向盲沟不能连通且盲沟水流流向接线井时应在靠近接线井处加设一处。路面边部设156㎝厚碎石盲沟将深化路面面层的水排出路基以外。盲沟底部铺设防水土工布。桥面〔1〕路面基层采用4层总厚度为：60㎝=2×20㎝厚5水泥稳定碎石基层+20㎝厚12石灰稳定土垫层。〔2〕沥青路面面层采用3层总厚度为：18㎝=4㎝厚AC-16C改性沥青砼上面层〔纤维2.25Kg/t〕+6㎝厚AC-20C型中粒式改性沥青砼中面层+8㎝厚AC-25型粗粒式沥青砼下面层〔沥青面层不属本标段施工内容〕。〔3〕5水泥稳定继配碎石应预先筛分成3-4个不同的粒级然后配合使颗粒组成符合?公路路面基层施工技术?表所列继配范围根底应根据压实工分层压实压实度为98水泥稳定继配碎石7天饱水抗压强度不小于3.0MPa。水泥采用强度等级32.5MPa及以上的普通硅酸盐水泥。12石灰土根底所用土的塑性指数为15-20的粘性土以及含有一定数量粘性土的中粒土和粗粒土粒径不超过37.5㎜石灰7天饱水抗压强度不小于0.8MPa。为保证施工质量石灰不能在低温季节施工且不能在水文不良地段采用。起止点与前后标段间互相搭接应注意协调配合。〔4〕路面各层〔土基及路面根底〕顶面的弯沉值要求如下：细粒式沥青砼面层Ls≤25〔1/100㎜下同〕水泥稳定碎石基层Ls≤40石灰稳定碎石层Ls≤100土路基Ls≤250交通和环保设施〔1...
