剪力墙结构住宅楼之填充墙砌筑工程技术交底VIP免费

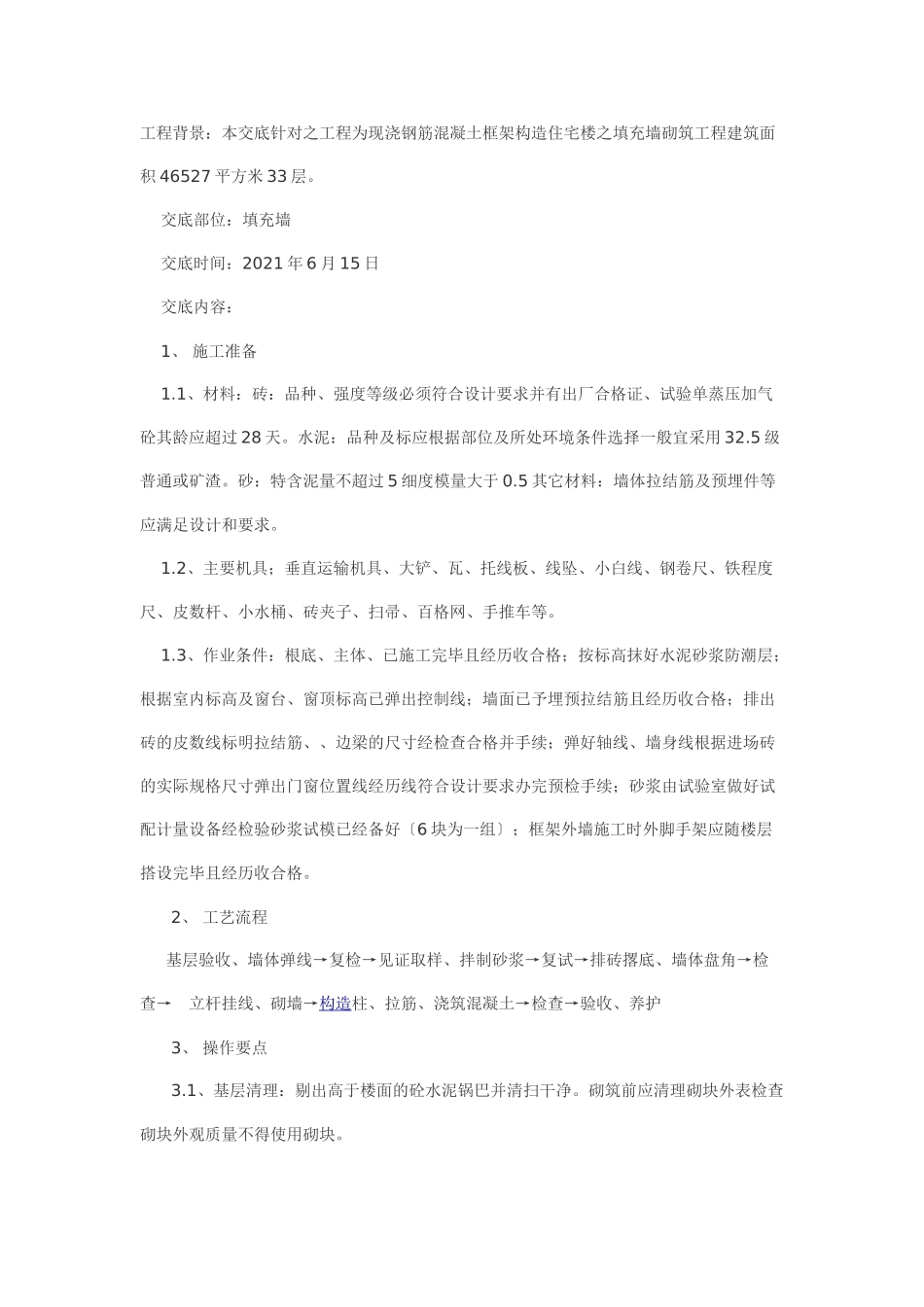

工程背景：本交底针对之工程为现浇钢筋混凝土框架构造住宅楼之填充墙砌筑工程建筑面积46527平方米33层。交底部位：填充墙交底时间：2021年6月15日交底内容：1、施工准备1.1、材料：砖：品种、强度等级必须符合设计要求并有出厂合格证、试验单蒸压加气砼其龄应超过28天。水泥：品种及标应根据部位及所处环境条件选择一般宜采用32.5级普通或矿渣。砂：特含泥量不超过5细度模量大于0.5其它材料：墙体拉结筋及预埋件等应满足设计和要求。1.2、主要机具；垂直运输机具、大铲、瓦、托线板、线坠、小白线、钢卷尺、铁程度尺、皮数杆、小水桶、砖夹子、扫帚、百格网、手推车等。1.3、作业条件：根底、主体、已施工完毕且经历收合格；按标高抹好水泥砂浆防潮层；根据室内标高及窗台、窗顶标高已弹出控制线；墙面已予埋预拉结筋且经历收合格；排出砖的皮数线标明拉结筋、、边梁的尺寸经检查合格并手续；弹好轴线、墙身线根据进场砖的实际规格尺寸弹出门窗位置线经历线符合设计要求办完预检手续；砂浆由试验室做好试配计量设备经检验砂浆试模已经备好〔6块为一组〕；框架外墙施工时外脚手架应随楼层搭设完毕且经历收合格。2、工艺流程基层验收、墙体弹线→复检→见证取样、拌制砂浆→复试→排砖撂底、墙体盘角→检查→立杆挂线、砌墙→构造柱、拉筋、浇筑混凝土→检查→验收、养护3、操作要点3.1、基层清理：剔出高于楼面的砼水泥锅巴并清扫干净。砌筑前应清理砌块外表检查砌块外观质量不得使用砌块。3.2、砖浇水：粘土砖必须在砌筑前一天浇水潮湿一般以水浸入砖四边1.5m为宜为10～15常温施工不得用干砖上墙；雨季不得使用达饱和状态的砖砌墙；冬浇水有困难必须适当增大砂浆稠度。3.3、砂浆搅拌：砂浆配合比应采用重量比计量精度水泥为±2砂、灰膏控制在±5以内。宜用机械搅拌搅拌时间不少于1.5min。砂浆的强度等级和品种必须符合设计要求稠度一般控制在50~70mm为宜必须拌合均匀随拌随用砂浆必须在4h内用完当气温超过30℃时必须在3h内用完不得使用过砂浆。3.4、组砌：一般采用。按实际尺寸和砌块规格尺寸进展排列摆砖尽量以整砖为主页岩砖可砍成“7分头〞加气砼可锯成需要的规格但不得小于砌块长度的1/3。根据弹好的门窗位置线认真核对窗间墙、垛尺寸其长度是否符合排砖如不符合模数时7分头或丁砖应排在窗口中间附墙垛或其它不明显的部位。垛的中部应进展大不得砌成空皮墙。3.5、砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一〞砌砖法即满铺、满挤操作法。砌砖时砖要放平砌砖一定要跟线“上跟线下跟棱左右相邻要对平〞。程度灰缝厚度和竖向灰缝宽度一般为10mm但不应小于8mm也不应大于12mm。在操作过程中要认真进展自检如出现有偏向应随时纠正。砌墙应随砌、随划缝划缝深度为8～10mm深浅一致墙面清扫干净随砌随将舌头灰刮尽。埋设的拉筋或网片必须置于灰缝和芯柱内不得漏放其外漏局部不得随意弯折。砌筑时内外墙应同时砌筑上、下十字错缝转角处互相咬砌搭接。外墙转角处应同时砌筑。内外墙交接处必须留斜槎槎子长度不应小于墙体高度的2/3槎子必须平直、通顺。分段位置应在变形缝或门窗口角处隔墙与墙或柱不同时砌筑时可留槎加预埋拉结筋。沿墙高按设计要求每50cm预埋2根φ6钢筋其埋入长度从墙的留槎处算起〔抗震设防裂度为6度时〕每边均不小于100cm末端应加90°弯钩。施工也应按以上要求留程度拉结筋。砌块与砼柱、相接时每隔＠400或600〔根据砌块高度而定〕设2φ6.5墙拉接筋拉接筋采用植筋的方式与构造连接。3.6、预留孔、暖卫道均应按设计要求预留不得事后剔凿。墙体拉结筋的位置、规格、数量、均应按设计要求留置不应错放、漏放。3.7、安装、梁垫：安装、梁垫时其标高、位置及型必须准确坐灰饱满。如坐灰厚度超过2cm时要用豆石混凝土铺垫安装时两端支承点的长度应一致并满足设计要求不能满足长度的采用过梁留出钢筋后现浇砼。3.8、柱做法：凡设有柱的工程在砌砖前应先根据设计图纸将构造柱位置进展弹线并把构造柱插筋处理顺直。时与构造柱连接处砌成马牙槎。每一个马牙槎沿高度方向的尺寸不宜超过30cm。马牙槎应先退后进。拉结筋按设计要求放置设计无要求时一般沿墙高50cm设置2根φ6程度...
