上海市轨道交通6号线工程B标段土建工程旁站监理实施细则VIP免费

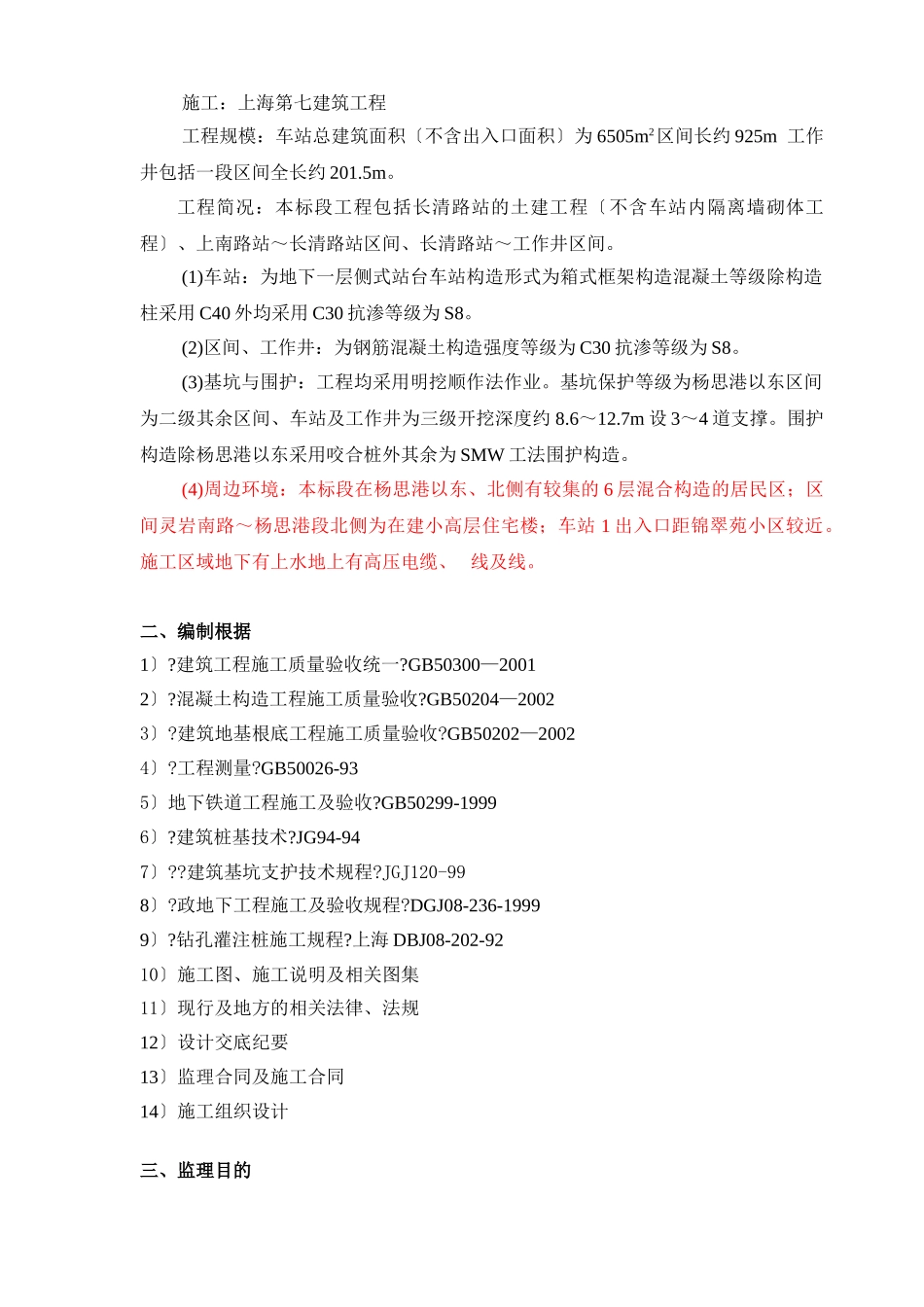

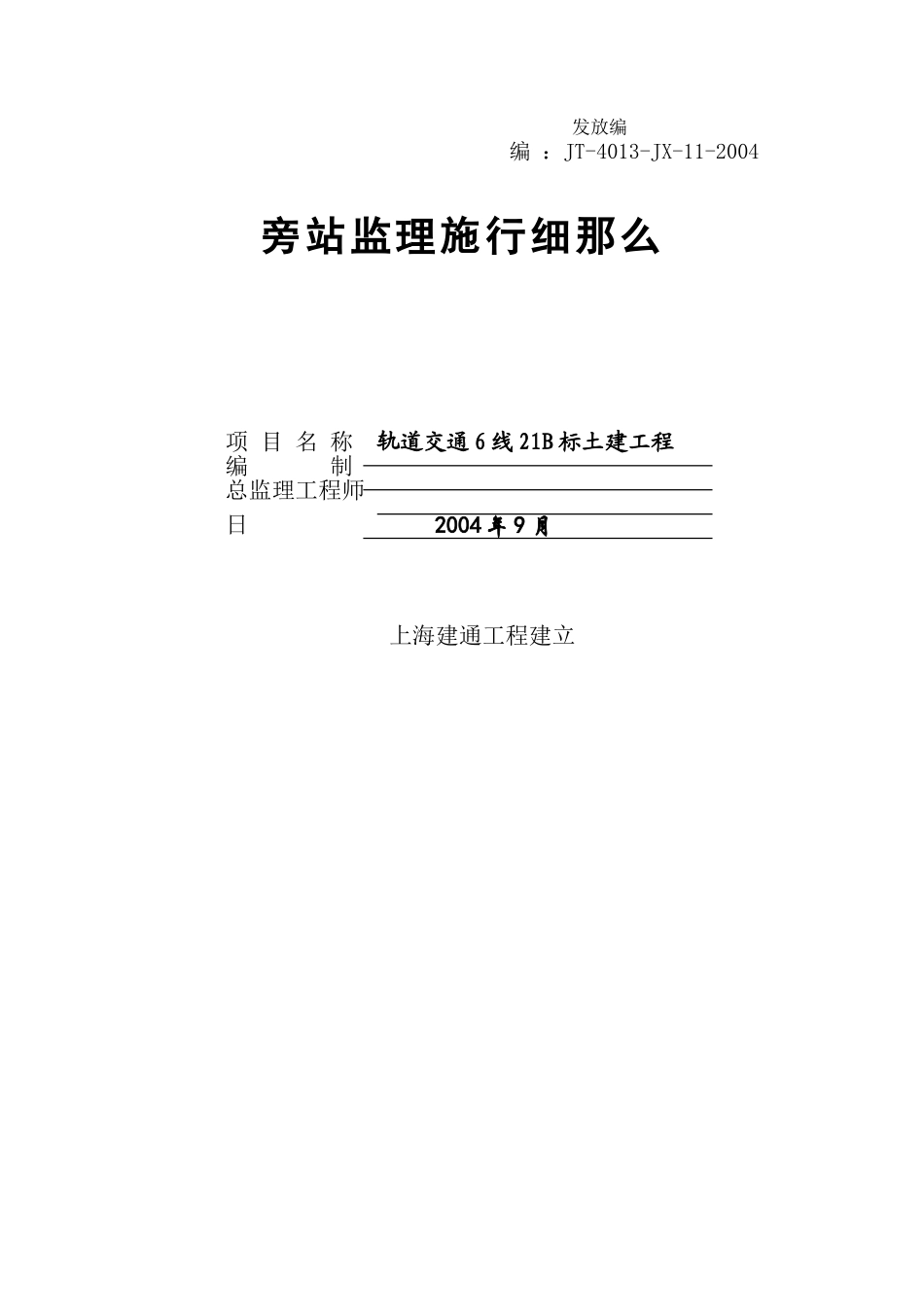

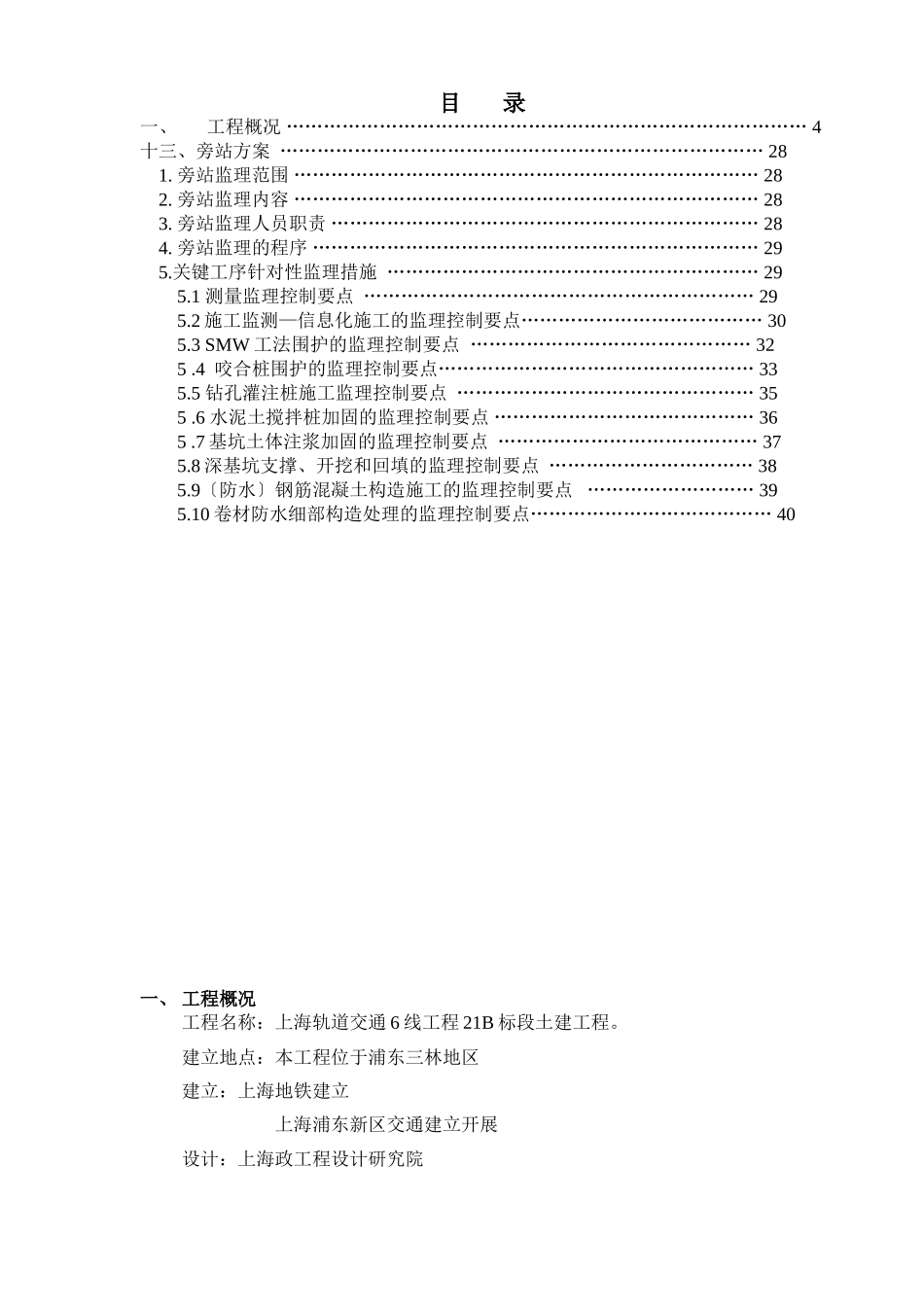

发放编编：JT-4013-JX-11-2004旁站监理施行细那么项目名称轨道交通6线21B标土建工程编制总监理工程师日2004年9月上海建通工程建立目录一、工程概况…………………………………………………………………………4十三、旁站方案……………………………………………………………………281.旁站监理范围…………………………………………………………………282.旁站监理内容…………………………………………………………………283.旁站监理人员职责……………………………………………………………284.旁站监理的程序………………………………………………………………295.关键工序针对性监理措施……………………………………………………295.1测量监理控制要点………………………………………………………295.2施工监测—信息化施工的监理控制要点…………………………………305.3SMW工法围护的监理控制要点………………………………………325.4咬合桩围护的监理控制要点……………………………………………335.5钻孔灌注桩施工监理控制要点…………………………………………355.6水泥土搅拌桩加固的监理控制要点……………………………………365.7基坑土体注浆加固的监理控制要点……………………………………375.8深基坑支撑、开挖和回填的监理控制要点……………………………385.9〔防水〕钢筋混凝土构造施工的监理控制要点………………………395.10卷材防水细部构造处理的监理控制要点…………………………………40一、工程概况工程名称：上海轨道交通6线工程21B标段土建工程。建立地点：本工程位于浦东三林地区建立：上海地铁建立上海浦东新区交通建立开展设计：上海政工程设计研究院施工：上海第七建筑工程工程规模：车站总建筑面积〔不含出入口面积〕为6505m2区间长约925m工作井包括一段区间全长约201.5m。工程简况：本标段工程包括长清路站的土建工程〔不含车站内隔离墙砌体工程〕、上南路站～长清路站区间、长清路站～工作井区间。(1)车站：为地下一层侧式站台车站构造形式为箱式框架构造混凝土等级除构造柱采用C40外均采用C30抗渗等级为S8。(2)区间、工作井：为钢筋混凝土构造强度等级为C30抗渗等级为S8。(3)基坑与围护：工程均采用明挖顺作法作业。基坑保护等级为杨思港以东区间为二级其余区间、车站及工作井为三级开挖深度约8.6～12.7m设3～4道支撑。围护构造除杨思港以东采用咬合桩外其余为SMW工法围护构造。(4)周边环境：本标段在杨思港以东、北侧有较集的6层混合构造的居民区；区间灵岩南路～杨思港段北侧为在建小高层住宅楼；车站1出入口距锦翠苑小区较近。施工区域地下有上水地上有高压电缆、线及线。二、编制根据1〕?建筑工程施工质量验收统一?GB50300—20012〕?混凝土构造工程施工质量验收?GB50204—20023〕?建筑地基根底工程施工质量验收?GB50202—20024〕?工程测量?GB50026-935〕地下铁道工程施工及验收?GB50299-19996〕?建筑桩基技术?JG94-947〕??建筑基坑支护技术规程?JGJ120-998〕?政地下工程施工及验收规程?DGJ08-236-19999〕?钻孔灌注桩施工规程?上海DBJ08-202-9210〕施工图、施工说明及相关图集11〕现行及地方的相关法律、法规12〕设计交底纪要13〕监理合同及施工合同14〕施工组织设计三、监理目的质量控制目的：全部土建工程的施工质量必须到达合格确保优良工程；施工进度目的：到达施工合同及全线工程的工要求；控制目的：协助委托人控制工程在目的控制本钱值内完本钱工程；平安、文明施工目的：无重大平安事故无线事故、火灾事故争创文明工地；环境保护目的：符合和地方有关建立工地环境保护的法律、法规的要求。三、旁站监理的范围和内容1.旁站监理范围1.1所有涉及构造平安的重要施工部位和隐蔽工程；1.2影响工程质量的特殊过程和关键工序；1.3新工艺、新技术、新材料、新设备的试验、重要施工过程。2.旁站监理内容本工程所涉及的关键工序和关键部位有：测量基坑的开挖与回填基坑支撑地下防水混凝土的浇筑梁柱节点钢筋隐蔽卷材防水细部构造处理混凝土灌注桩浇筑咬合桩施工SMW工法桩施工深层搅拌桩施工〔土体加固〕等。3.旁站监理人员职责3.1检查施工...
