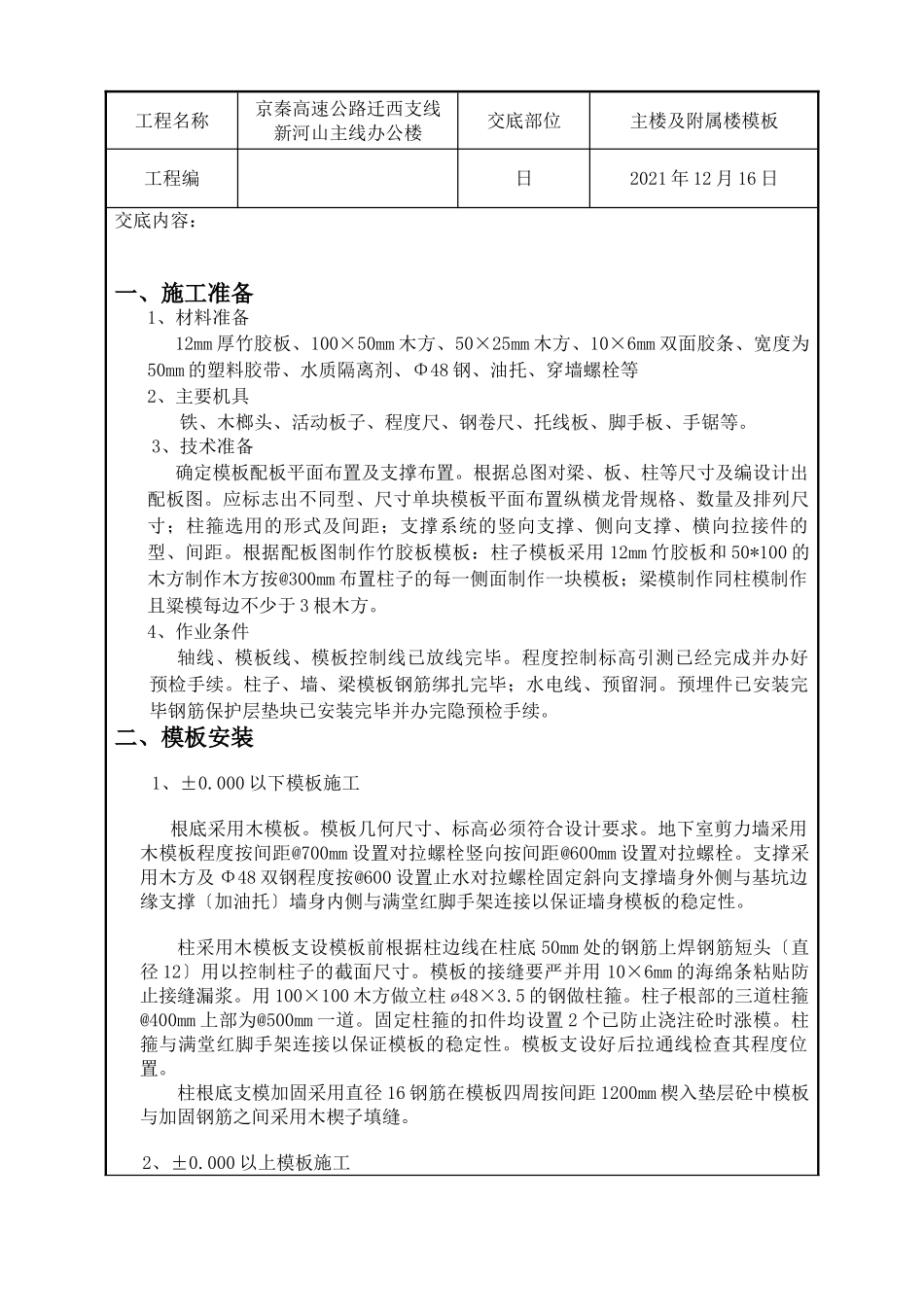

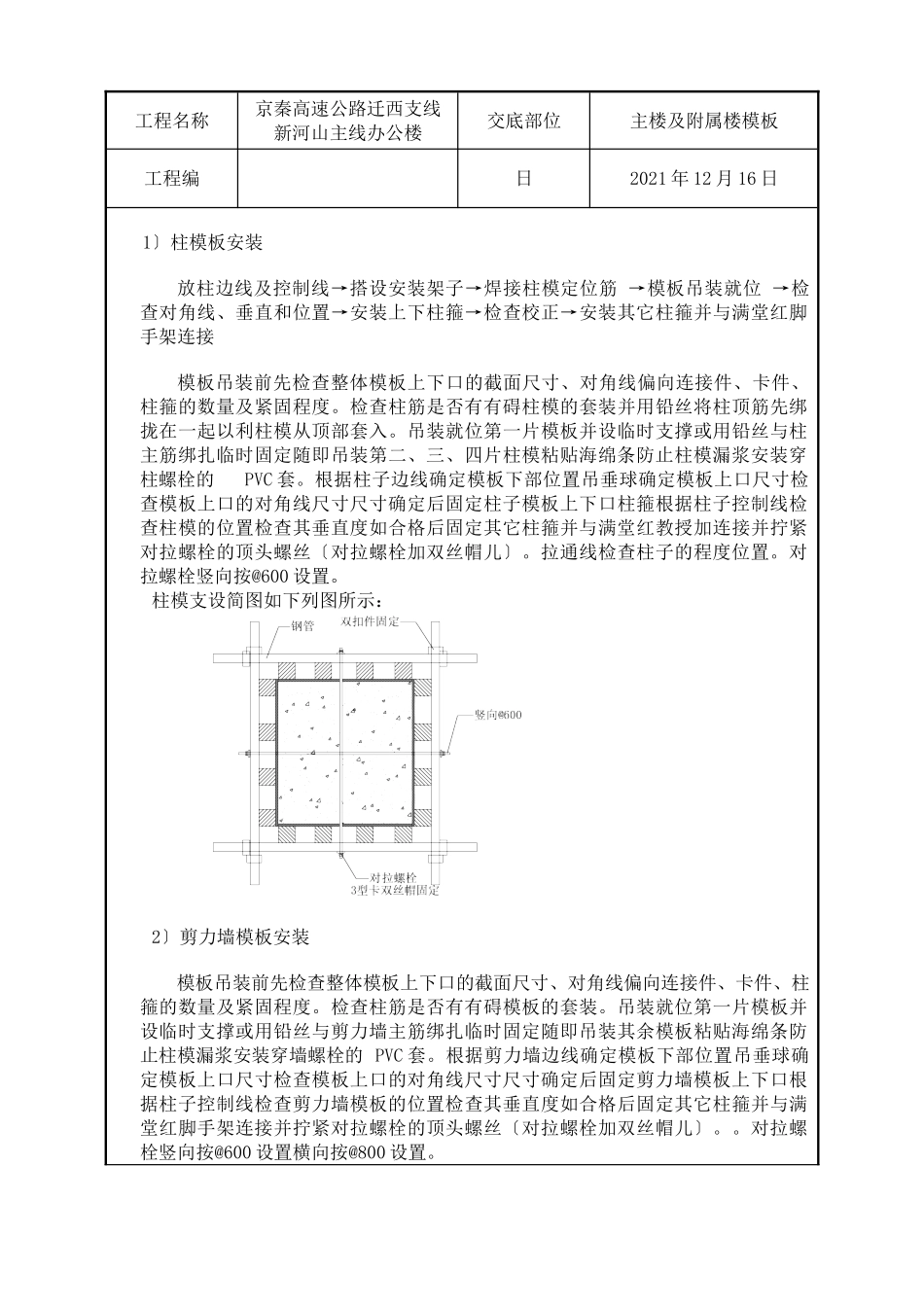

工程名称京秦高速公路迁西支线新河山主线办公楼交底部位主楼及附属楼模板工程编日2021年12月16日交底内容：一、施工准备1、材料准备12mm厚竹胶板、100×50mm木方、50×25mm木方、10×6mm双面胶条、宽度为50mm的塑料胶带、水质隔离剂、Φ48钢、油托、穿墙螺栓等2、主要机具铁、木榔头、活动板子、程度尺、钢卷尺、托线板、脚手板、手锯等。3、技术准备确定模板配板平面布置及支撑布置。根据总图对梁、板、柱等尺寸及编设计出配板图。应标志出不同型、尺寸单块模板平面布置纵横龙骨规格、数量及排列尺寸；柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、横向拉接件的型、间距。根据配板图制作竹胶板模板：柱子模板采用12mm竹胶板和50*100的木方制作木方按@300mm布置柱子的每一侧面制作一块模板；梁模制作同柱模制作且粱模每边不少于3根木方。4、作业条件轴线、模板线、模板控制线已放线完毕。程度控制标高引测已经完成并办好预检手续。柱子、墙、梁模板钢筋绑扎完毕；水电线、预留洞。预埋件已安装完毕钢筋保护层垫块已安装完毕并办完隐预检手续。二、模板安装1、±0.000以下模板施工根底采用木模板。模板几何尺寸、标高必须符合设计要求。地下室剪力墙采用木模板程度按间距@700mm设置对拉螺栓竖向按间距@600mm设置对拉螺栓。支撑采用木方及Φ48双钢程度按@600设置止水对拉螺栓固定斜向支撑墙身外侧与基坑边缘支撑〔加油托〕墙身内侧与满堂红脚手架连接以保证墙身模板的稳定性。柱采用木模板支设模板前根据柱边线在柱底50mm处的钢筋上焊钢筋短头〔直径12〕用以控制柱子的截面尺寸。模板的接缝要严并用10×6mm的海绵条粘贴防止接缝漏浆。用100×100木方做立柱ø48×3.5的钢做柱箍。柱子根部的三道柱箍@400mm上部为@500mm一道。固定柱箍的扣件均设置2个已防止浇注砼时涨模。柱箍与满堂红脚手架连接以保证模板的稳定性。模板支设好后拉通线检查其程度位置。柱根底支模加固采用直径16钢筋在模板四周按间距1200mm楔入垫层砼中模板与加固钢筋之间采用木楔子填缝。2、±0.000以上模板施工工程名称京秦高速公路迁西支线新河山主线办公楼交底部位主楼及附属楼模板工程编日2021年12月16日1〕柱模板安装放柱边线及控制线→搭设安装架子→焊接柱模定位筋→模板吊装就位→检查对角线、垂直和位置→安装上下柱箍→检查校正→安装其它柱箍并与满堂红脚手架连接模板吊装前先检查整体模板上下口的截面尺寸、对角线偏向连接件、卡件、柱箍的数量及紧固程度。检查柱筋是否有有碍柱模的套装并用铅丝将柱顶筋先绑拢在一起以利柱模从顶部套入。吊装就位第一片模板并设临时支撑或用铅丝与柱主筋绑扎临时固定随即吊装第二、三、四片柱模粘贴海绵条防止柱模漏浆安装穿柱螺栓的PVC套。根据柱子边线确定模板下部位置吊垂球确定模板上口尺寸检查模板上口的对角线尺寸尺寸确定后固定柱子模板上下口柱箍根据柱子控制线检查柱模的位置检查其垂直度如合格后固定其它柱箍并与满堂红教授加连接并拧紧对拉螺栓的顶头螺丝〔对拉螺栓加双丝帽儿〕。拉通线检查柱子的程度位置。对拉螺栓竖向按@600设置。柱模支设简图如下列图所示：2〕剪力墙模板安装模板吊装前先检查整体模板上下口的截面尺寸、对角线偏向连接件、卡件、柱箍的数量及紧固程度。检查柱筋是否有有碍模板的套装。吊装就位第一片模板并设临时支撑或用铅丝与剪力墙主筋绑扎临时固定随即吊装其余模板粘贴海绵条防止柱模漏浆安装穿墙螺栓的PVC套。根据剪力墙边线确定模板下部位置吊垂球确定模板上口尺寸检查模板上口的对角线尺寸尺寸确定后固定剪力墙模板上下口根据柱子控制线检查剪力墙模板的位置检查其垂直度如合格后固定其它柱箍并与满堂红脚手架连接并拧紧对拉螺栓的顶头螺丝〔对拉螺栓加双丝帽儿〕。。对拉螺栓竖向按@600设置横向按@800设置。工程名称京秦高速公路迁西支线新河山主线办公楼交底部位主楼及附属楼模板工程编日2021年12月16日剪力墙模板支设简图如下列图所示：3〕梁模板安装搭设梁底支架→梁底模安装→梁底起拱→绑扎钢筋→梁侧帮模板安装→安装上下锁口、斜撑及对拉螺栓→复核梁模尺寸位置→与相邻模板连接固定安装梁模支架之前首层为土...
