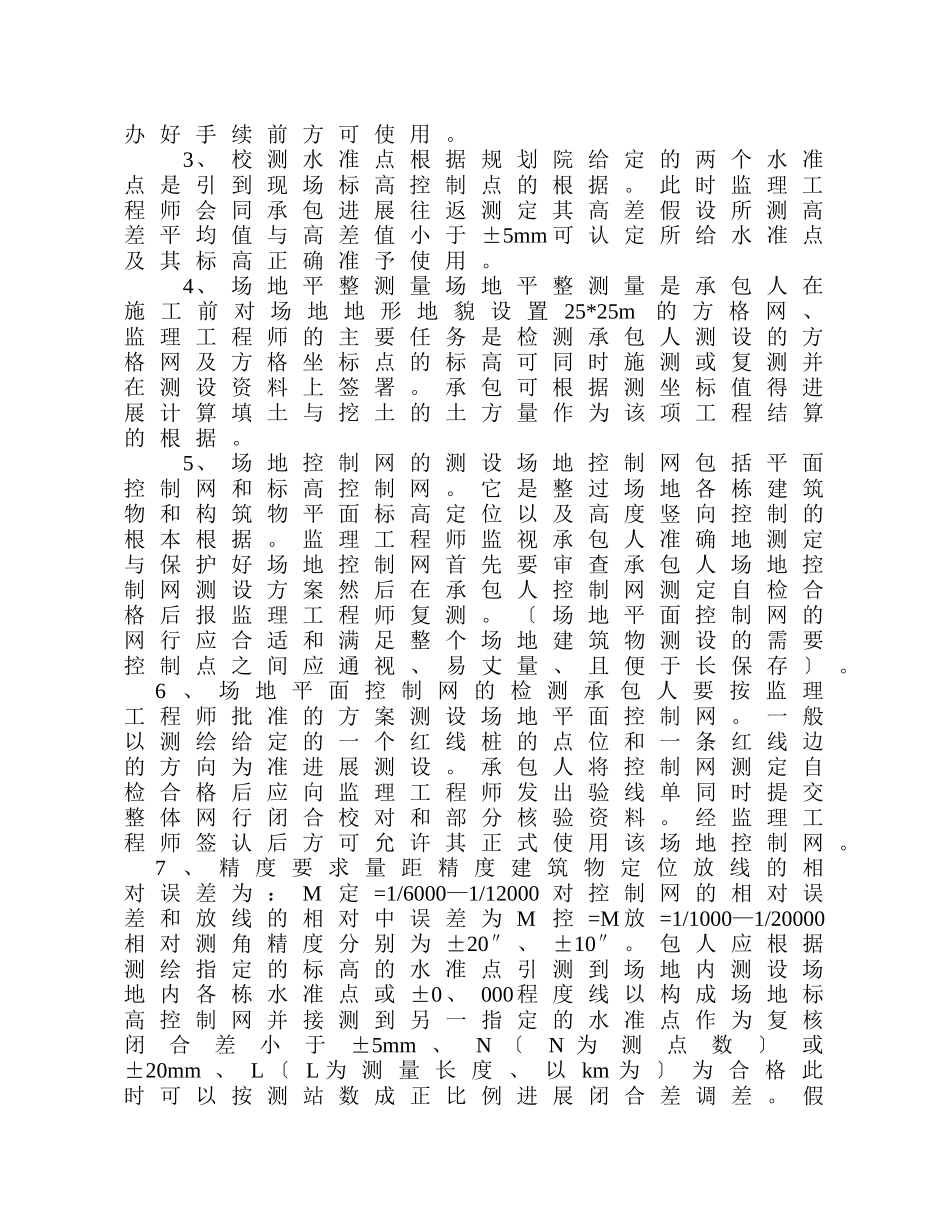

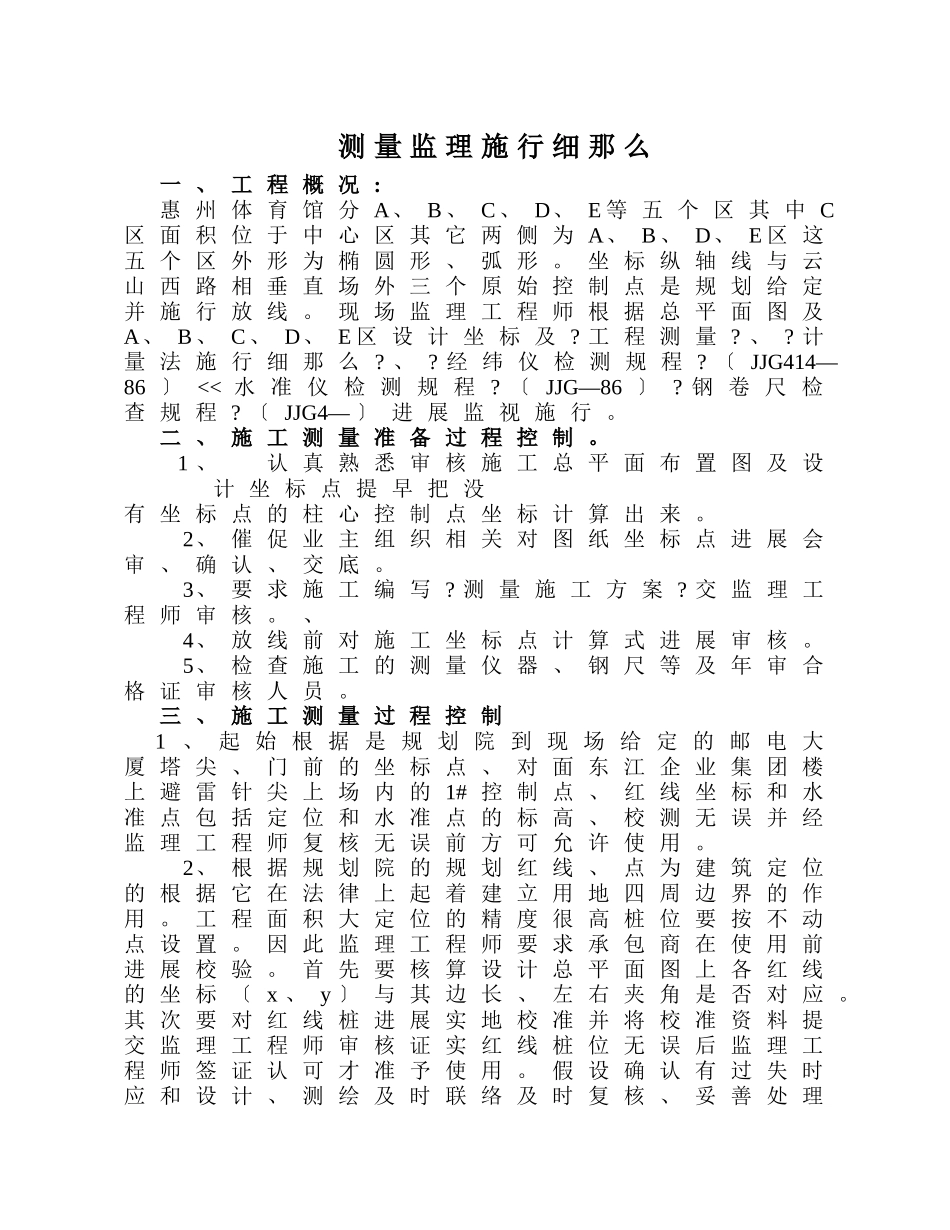

测量监理施行细那么一、工程概况:惠州体育馆分A、B、C、D、E等五个区其中C区面积位于中心区其它两侧为A、B、D、E区这五个区外形为椭圆形、弧形。坐标纵轴线与云山西路相垂直场外三个原始控制点是规划给定并施行放线。现场监理工程师根据总平面图及A、B、C、D、E区设计坐标及?工程测量?、?计量法施行细那么?、?经纬仪检测规程?〔JJG414—86〕<<水准仪检测规程?〔JJG—86〕?钢卷尺检查规程?〔JJG4—〕进展监视施行。二、施工测量准备过程控制。1、认真熟悉审核施工总平面布置图及设计坐标点提早把没有坐标点的柱心控制点坐标计算出来。2、催促业主组织相关对图纸坐标点进展会审、确认、交底。3、要求施工编写?测量施工方案?交监理工程师审核。、4、放线前对施工坐标点计算式进展审核。5、检查施工的测量仪器、钢尺等及年审合格证审核人员。三、施工测量过程控制1、起始根据是规划院到现场给定的邮电大厦塔尖、门前的坐标点、对面东江企业集团楼上避雷针尖上场内的1#控制点、红线坐标和水准点包括定位和水准点的标高、校测无误并经监理工程师复核无误前方可允许使用。2、根据规划院的规划红线、点为建筑定位的根据它在法律上起着建立用地四周边界的作用。工程面积大定位的精度很高桩位要按不动点设置。因此监理工程师要求承包商在使用前进展校验。首先要核算设计总平面图上各红线的坐标〔x、y〕与其边长、左右夹角是否对应。其次要对红线桩进展实地校准并将校准资料提交监理工程师审核证实红线桩位无误后监理工程师签证认可才准予使用。假设确认有过失时应和设计、测绘及时联络及时复核、妥善处理办好手续前方可使用。3、校测水准点根据规划院给定的两个水准点是引到现场标高控制点的根据。此时监理工程师会同承包进展往返测定其高差假设所测高差平均值与高差值小于±5mm可认定所给水准点及其标高正确准予使用。4、场地平整测量场地平整测量是承包人在施工前对场地地形地貌设置25*25m的方格网、监理工程师的主要任务是检测承包人测设的方格网及方格坐标点的标高可同时施测或复测并在测设资料上签署。承包可根据测坐标值得进展计算填土与挖土的土方量作为该项工程结算的根据。5、场地控制网的测设场地控制网包括平面控制网和标高控制网。它是整过场地各栋建筑物和构筑物平面标高定位以及高度竖向控制的根本根据。监理工程师监视承包人准确地测定与保护好场地控制网首先要审查承包人场地控制网测设方案然后在承包人控制网测定自检合格后报监理工程师复测。〔场地平面控制网的网行应合适和满足整个场地建筑物测设的需要控制点之间应通视、易丈量、且便于长保存〕。6、场地平面控制网的检测承包人要按监理工程师批准的方案测设场地平面控制网。一般以测绘给定的一个红线桩的点位和一条红线边的方向为准进展测设。承包人将控制网测定自检合格后应向监理工程师发出验线单同时提交整体网行闭合校对和部分核验资料。经监理工程师签认后方可允许其正式使用该场地控制网。7、精度要求量距精度建筑物定位放线的相对误差为：M定=1/6000—1/12000对控制网的相对误差和放线的相对中误差为M控=M放=1/1000—1/20000相对测角精度分别为±20″、±10″。包人应根据测绘指定的标高的水准点引测到场地内测设场地内各栋水准点或±0、000程度线以构成场地标高控制网并接测到另一指定的水准点作为复核闭合差小于±5mm、N〔N为测点数〕或±20mm、L〔L为测量长度、以km为〕为合格此时可以按测站数成正比例进展闭合差调差。假设测绘只给出一个标高的水准点作为起始根据那么可采取用往返测法或闭合测法作校核。承包人将标高控制网测设后或与监理工程师同测自检合格、报请复测或测试资料报监理工程师确认批准后正式使用。8、建筑物定位放线的验线建筑物的定位放线通常是根据从入口处点的纵向三个控制点再以中心点向横轴确定前后两点。各前后点设于建筑物外1~5m的控制网网上有建筑物的各中心点和轴线点。根底施工后即以外控制点控制纵横中线和轴线。承包人根据建筑物各轴线桩或控制桩按根底图尺寸撒好桩位灰线自检合格后报请监理工程师进展抽检。验线时首先要检查定位根据的正确性定位条件的几何尺寸再检查建筑物的...
