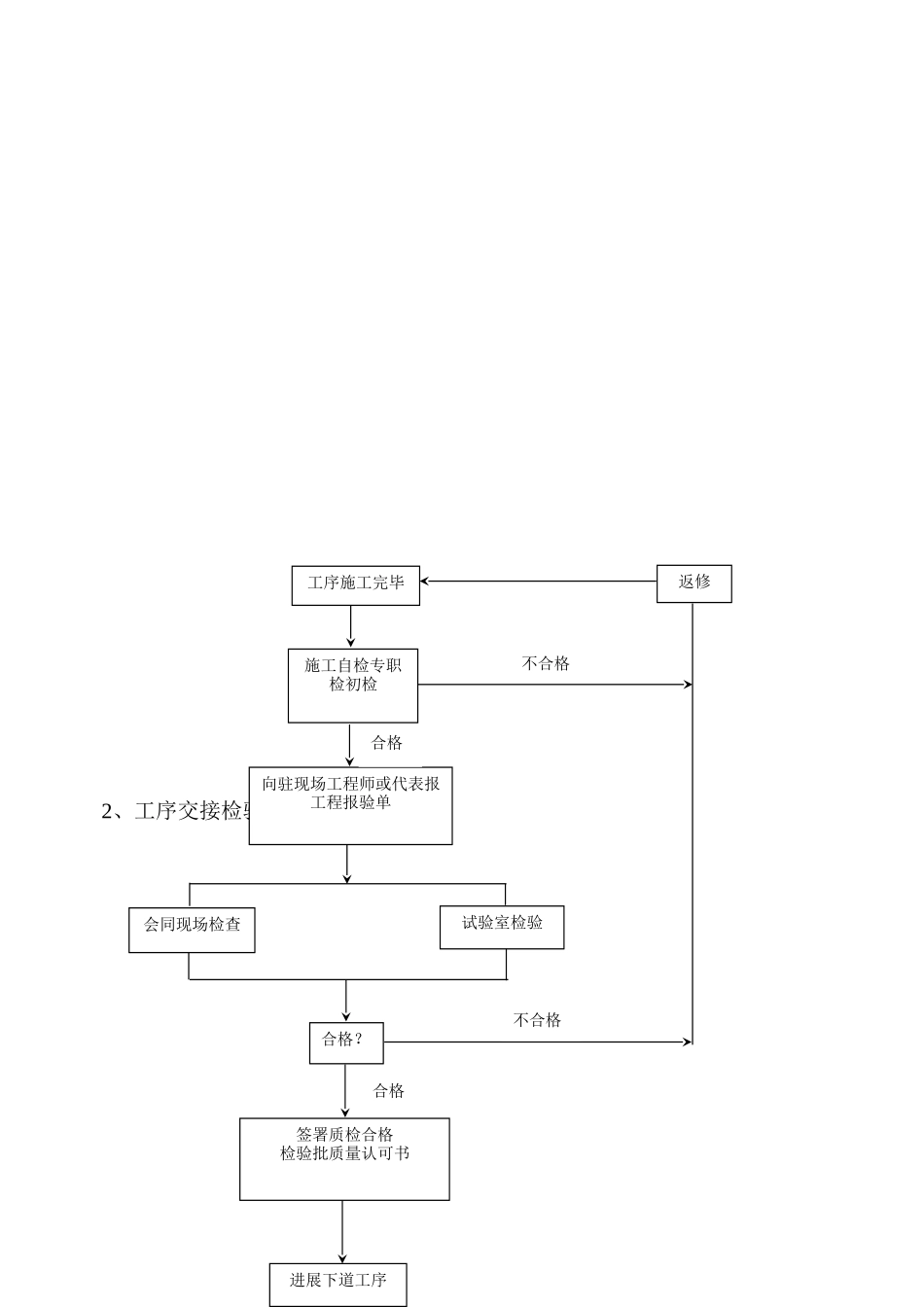

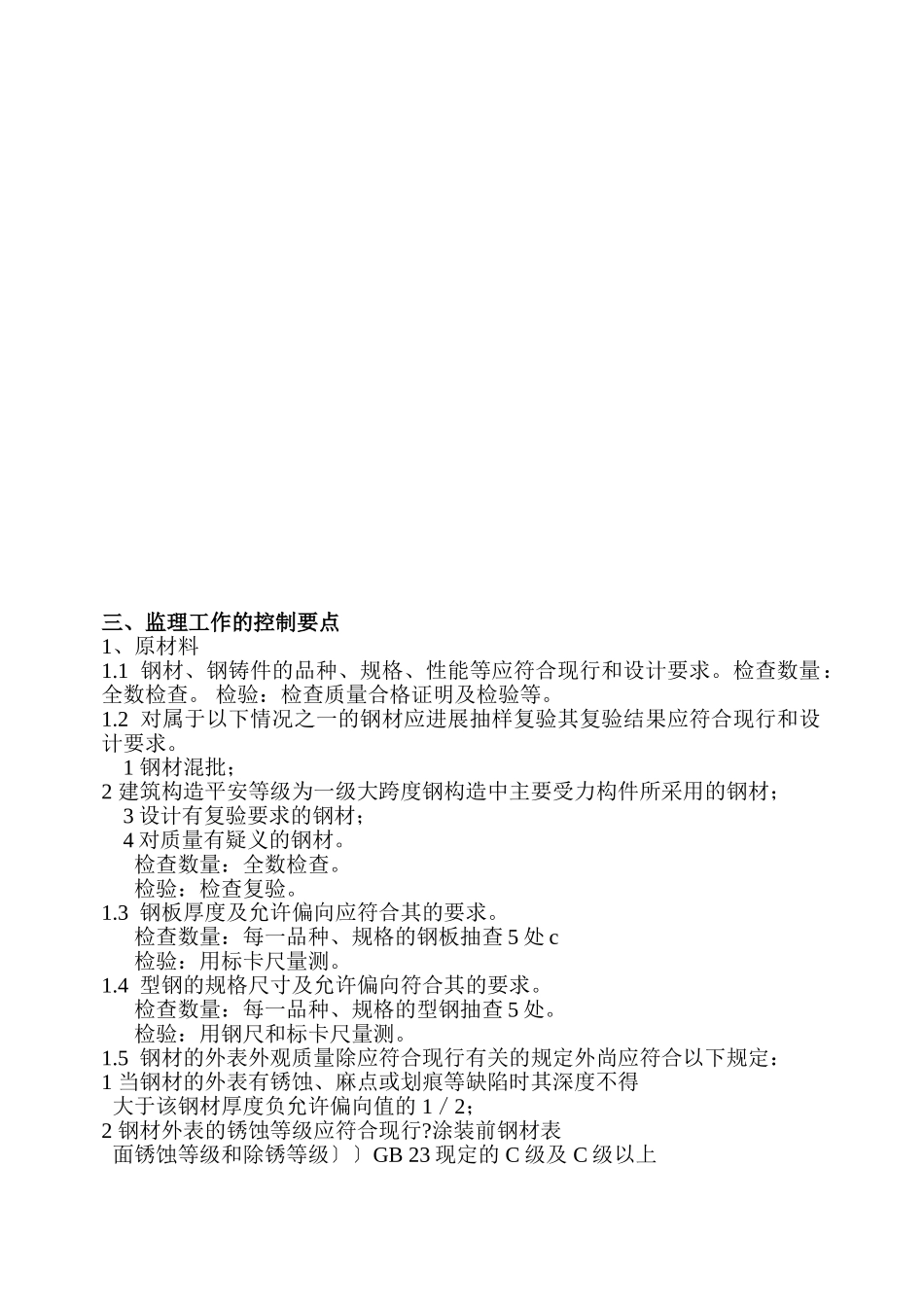

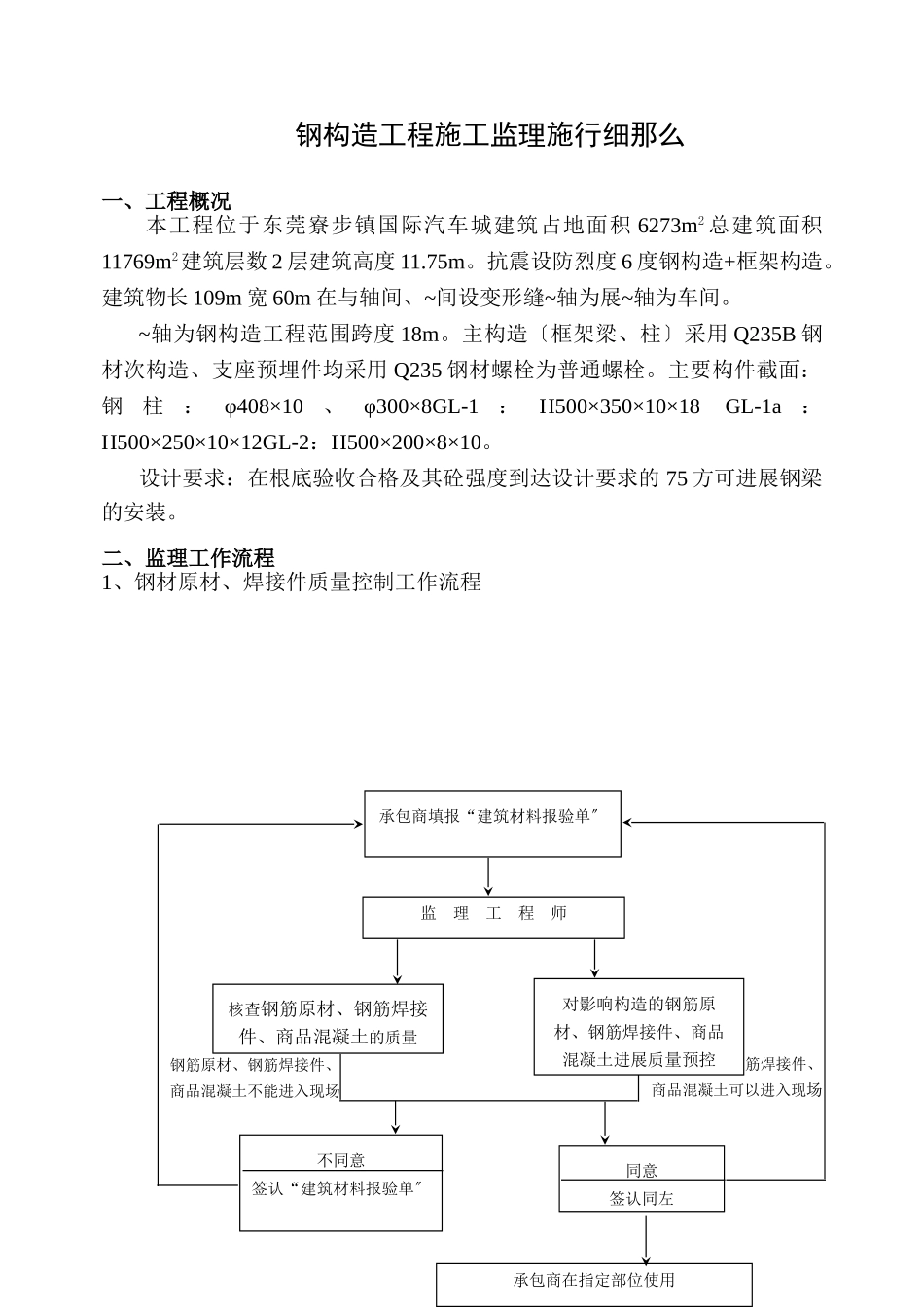

钢构造工程施工监理施行细那么一、工程概况本工程位于东莞寮步镇国际汽车城建筑占地面积6273m2总建筑面积11769m2建筑层数2层建筑高度11.75m。抗震设防烈度6度钢构造+框架构造。建筑物长109m宽60m在与轴间、~间设变形缝~轴为展~轴为车间。~轴为钢构造工程范围跨度18m。主构造〔框架梁、柱〕采用Q235B钢材次构造、支座预埋件均采用Q235钢材螺栓为普通螺栓。主要构件截面:钢柱:φ408×10、φ300×8GL-1:H500×350×10×18GL-1a:H500×250×10×12GL-2:H500×200×8×10。设计要求:在根底验收合格及其砼强度到达设计要求的75方可进展钢梁的安装。二、监理工作流程1、钢材原材、焊接件质量控制工作流程钢筋原材、钢筋焊接件、商品混凝土可以进入现场钢筋原材、钢筋焊接件、商品混凝土不能进入现场承包商填报“建筑材料报验单〞监理工程师核查钢筋原材、钢筋焊接件、商品混凝土的质量对影响构造的钢筋原材、钢筋焊接件、商品混凝土进展质量预控不同意签认“建筑材料报验单〞同意签认同左承包商在指定部位使用2、工序交接检验程序工序施工完毕施工自检专职检初检向驻现场工程师或代表报工程报验单会同现场检查试验室检验合格?签署质检合格检验批质量认可书进展下道工序返修合格不合格不合格合格三、监理工作的控制要点1、原材料1.1钢材、钢铸件的品种、规格、性能等应符合现行和设计要求。检查数量:全数检查。检验:检查质量合格证明及检验等。1.2对属于以下情况之一的钢材应进展抽样复验其复验结果应符合现行和设计要求。1钢材混批;2建筑构造平安等级为一级大跨度钢构造中主要受力构件所采用的钢材;3设计有复验要求的钢材;4对质量有疑义的钢材。检查数量:全数检查。检验:检查复验。1.3钢板厚度及允许偏向应符合其的要求。检查数量:每一品种、规格的钢板抽查5处c检验:用标卡尺量测。1.4型钢的规格尺寸及允许偏向符合其的要求。检查数量:每一品种、规格的型钢抽查5处。检验:用钢尺和标卡尺量测。1.5钢材的外表外观质量除应符合现行有关的规定外尚应符合以下规定:1当钢材的外表有锈蚀、麻点或划痕等缺陷时其深度不得大于该钢材厚度负允许偏向值的1/2;2钢材外表的锈蚀等级应符合现行?涂装前钢材表面锈蚀等级和除锈等级〕〕GB23现定的C级及C级以上3钢材端边或断口处不应有分层、夹渣等缺陷。检查数量:全数检查。检验:观察检查。1.6焊接材料的品种、规格、性能等应符台现行和设计要求。检查数量:全数检查。检验:检查焊接材料的质量合格证明及检验等。1.7焊条外观不应有药皮脱落、焊芯生锈等缺陷;焊剂不应受潮结块。检查数量:按量抽查1%且不应少于10包。检验:观察检查。1.8金属压型板及制造金属压型板所采用的原材料其品种、规格、性能等应符合现行和设计要求。检查数量:全数检查。检验:检查的质量合格证明、中文标志及检验等。1.9压型金属板的规格尺寸及允许偏向、外表质量、涂层质量等应符合设计要求和的规定。检查数量:每种规格抽查5且不应少于3件。检验:观察和用10倍放大镜检查及尺量。1.10钢构造防腐涂料、稀释剂和固化剂等材料的品种、规格、性能等应符合现行和设计要求。检查数量:全数检查。检验:检查的质量合格证明、中文标志及检验等。1.11钢构造防火涂料的品种和技术性能应符合设计要求并应经过具有资质的检测机构符合现行有关的规定。检查数量:全数检查。检验:检查的质量合格证明、中文标志及检验等。1.12防腐涂料和防火涂料的型、名称、颜色及有效应与其质量证明相符。开启后不应存在结皮、结块、凝胶等现象。检查数量:按桶数抽查5且不应少于3桶。检验:观察检查。2、钢构件焊接工程2.1焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及现行行业?建筑钢构造焊接技术规程?JGJ81的规定。焊条、焊剂、药芯焊丝、熔嘴等在使用前应按其说明书及焊接工艺的规定进展烘焙和存放。检查数量:全数检查。检验:检查质量证明书和烘焙记录。2.2焊工必须经考试合格并获得合格证书。持证焊工必须在其考试合格工程及其认可范围内施焊。检查数量:全数检查。检验:检查焊工合格证及其认可范围、有效。2.3施工对其首次采用的钢材、焊接材料、...
