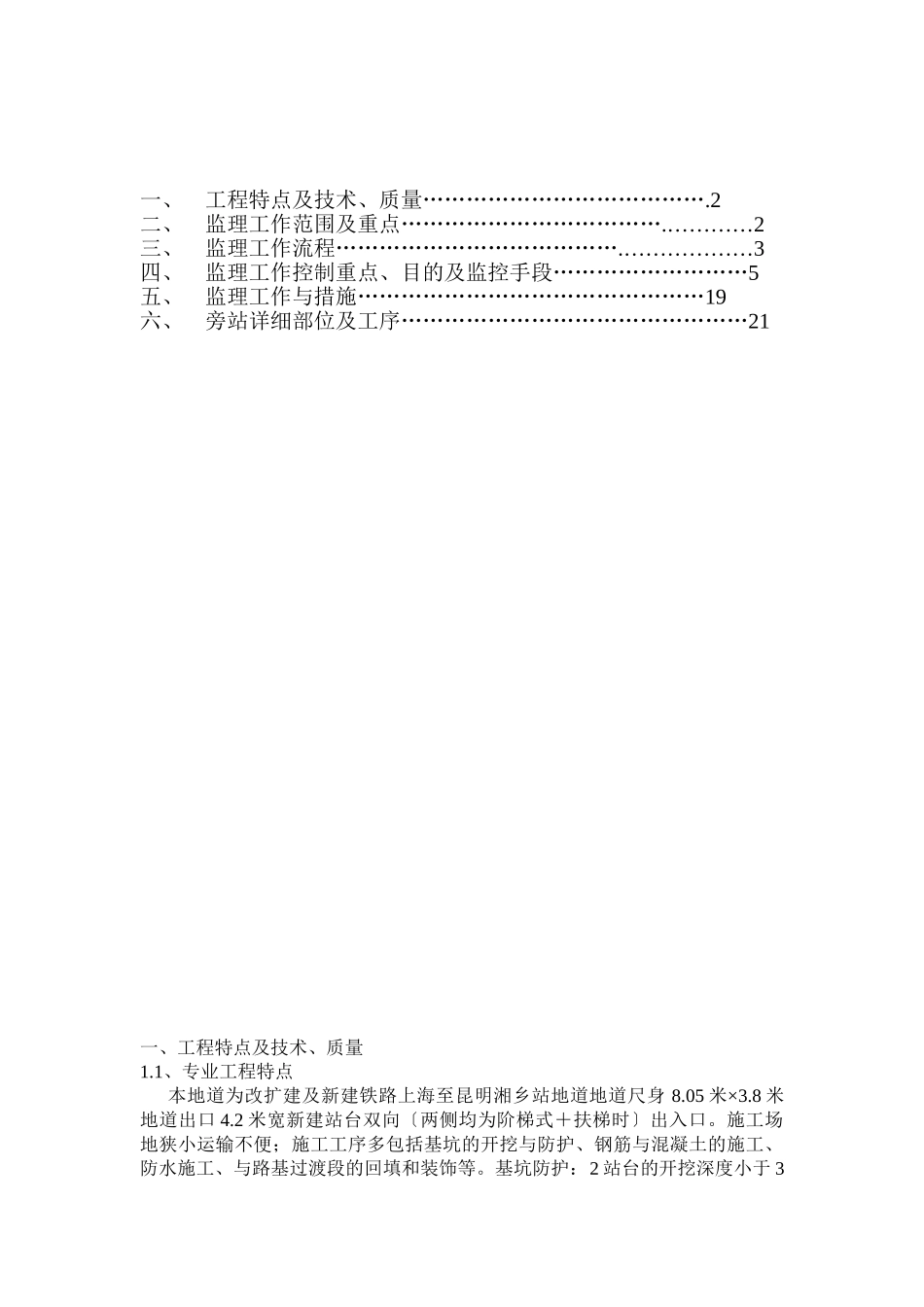

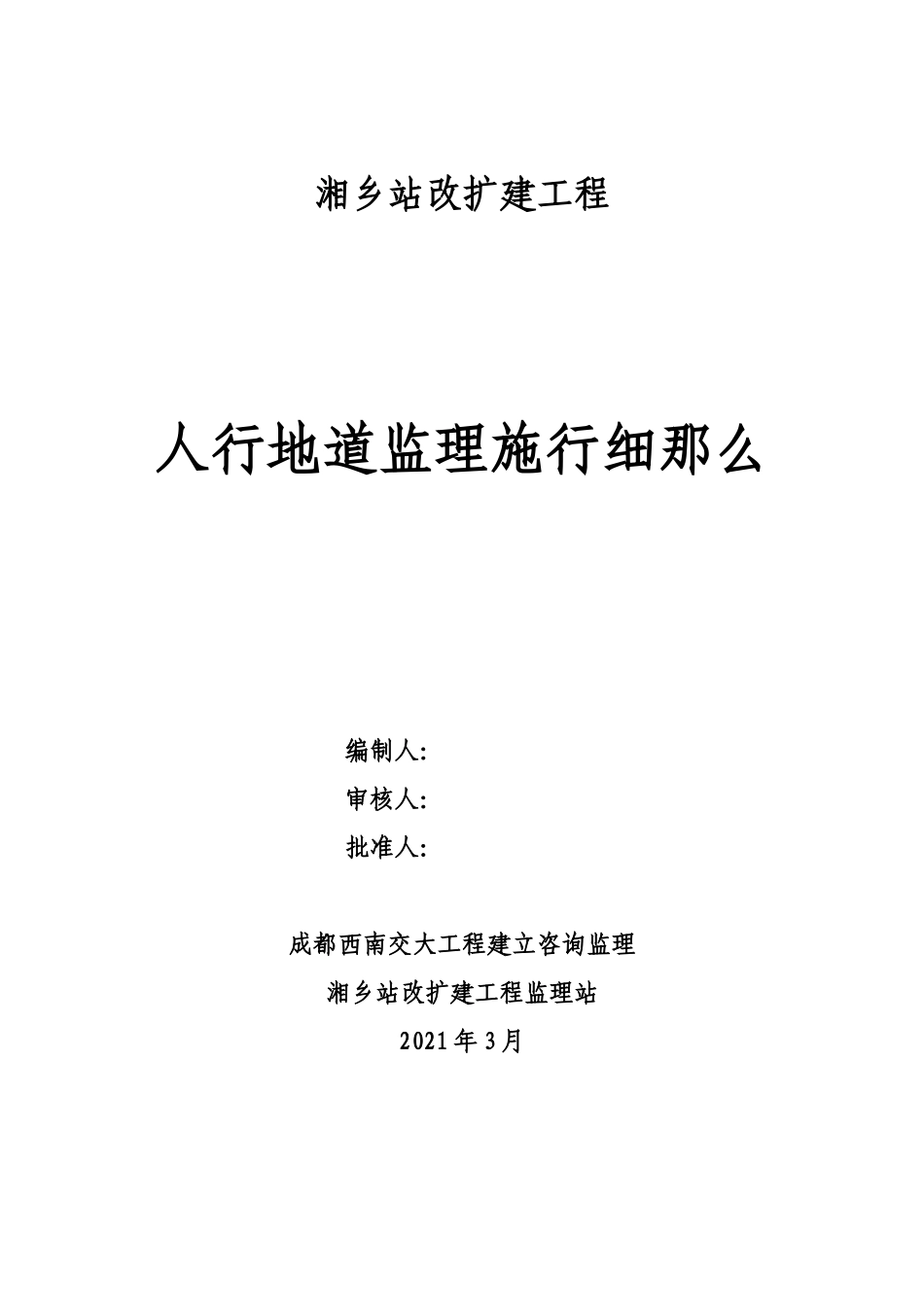

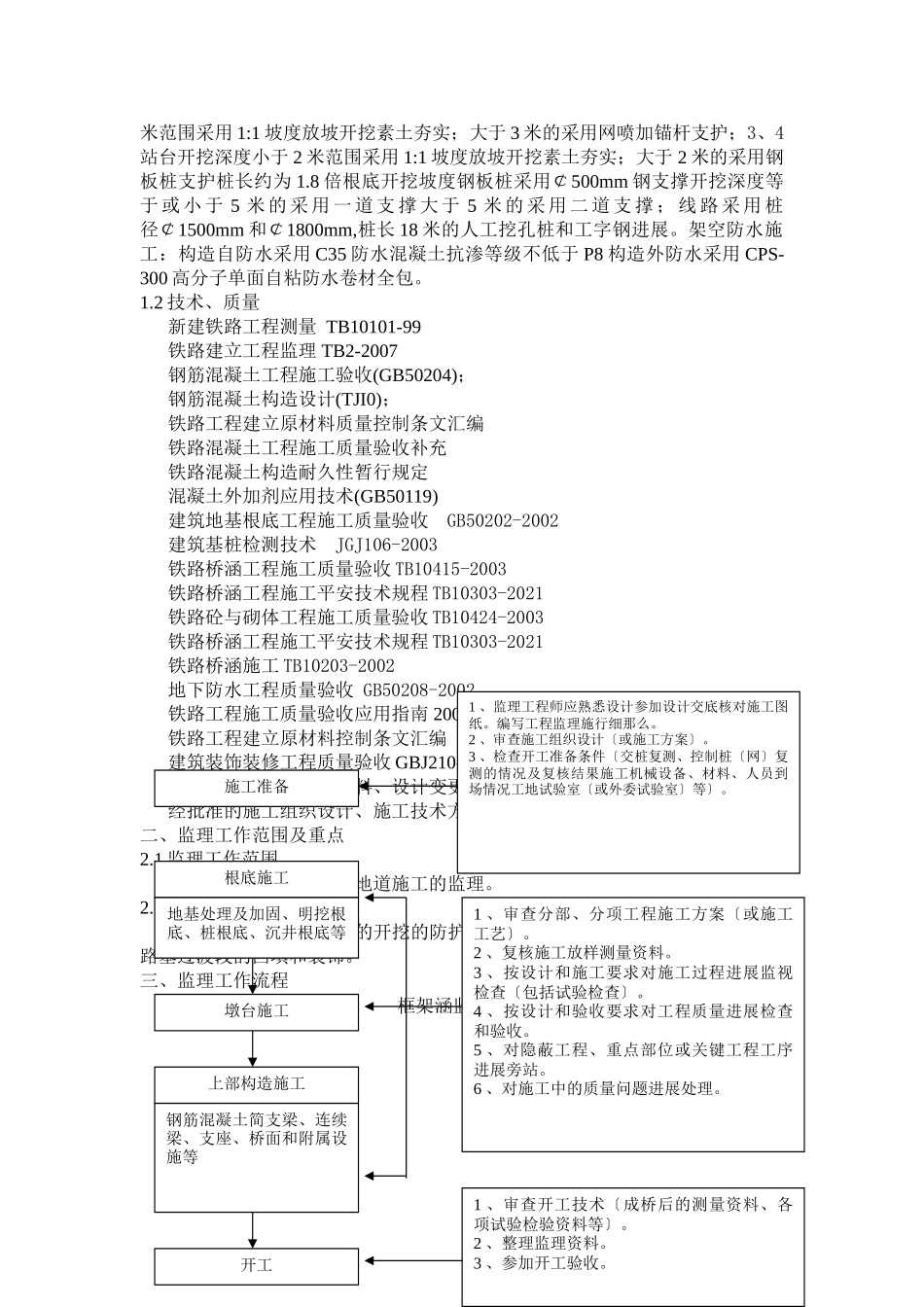

湘乡站改扩建工程人行地道监理施行细那么编制人：审核人：批准人：成都西南交大工程建立咨询监理湘乡站改扩建工程监理站2021年3月一、工程特点及技术、质量………………………………….2二、监理工作范围及重点……………………………….…………2三、监理工作流程………………………………….………………3四、监理工作控制重点、目的及监控手段………………………5五、监理工作与措施…………………………………………19六、旁站详细部位及工序…………………………………………21一、工程特点及技术、质量1.1、专业工程特点本地道为改扩建及新建铁路上海至昆明湘乡站地道地道尺身8.05米×3.8米地道出口4.2米宽新建站台双向〔两侧均为阶梯式＋扶梯时〕出入口。施工场地狭小运输不便；施工工序多包括基坑的开挖与防护、钢筋与混凝土的施工、防水施工、与路基过渡段的回填和装饰等。基坑防护：2站台的开挖深度小于3米范围采用1:1坡度放坡开挖素土夯实；大于3米的采用网喷加锚杆支护；3、4站台开挖深度小于2米范围采用1:1坡度放坡开挖素土夯实；大于2米的采用钢板桩支护桩长约为1.8倍根底开挖坡度钢板桩采用￠500mm钢支撑开挖深度等于或小于5米的采用一道支撑大于5米的采用二道支撑；线路采用桩径￠1500mm和￠1800mm,桩长18米的人工挖孔桩和工字钢进展。架空防水施工：构造自防水采用C35防水混凝土抗渗等级不低于P8构造外防水采用CPS-300高分子单面自粘防水卷材全包。1.2技术、质量新建铁路工程测量TB10101-99铁路建立工程监理TB2-2007钢筋混凝土工程施工验收(GB50204)；钢筋混凝土构造设计(TJI0)；铁路工程建立原材料质量控制条文汇编铁路混凝土工程施工质量验收补充铁路混凝土构造耐久性暂行规定混凝土外加剂应用技术(GB50119)建筑地基根底工程施工质量验收GB50202-2002建筑基桩检测技术JGJ106-2003铁路桥涵工程施工质量验收TB10415-2003铁路桥涵工程施工平安技术规程TB10303-2021铁路砼与砌体工程施工质量验收TB10424-2003铁路桥涵工程施工平安技术规程TB10303-2021铁路桥涵施工TB10203-2002地下防水工程质量验收GB50208-2002铁路工程施工质量验收应用指南2003铁路工程建立原材料控制条文汇编建筑装饰装修工程质量验收GBJ210-2002设计、施工图及技术资料、设计变更等；经批准的施工组织设计、施工技术方案、作业指导书；二、监理工作范围及重点2.1监理工作范围湘乡站改扩建工程人行地道施工的监理。2.2监理工作重点监理工作重点为：基坑的开挖的防护、钢筋与混凝土的施工、防水施工、与路基过渡段的回填和装饰。三、监理工作流程框架涵监理流程施工准备1、监理工程师应熟悉设计参加设计交底核对施工图纸。编写工程监理施行细那么。2、审查施工组织设计〔或施工方案〕。3、检查开工准备条件〔交桩复测、控制桩〔网〕复测的情况及复核结果施工机械设备、材料、人员到场情况工地试验室〔或外委试验室〕等〕。根底施工地基处理及加固、明挖根底、桩根底、沉井根底等墩台施工上部构造施工钢筋混凝土简支梁、连续梁、支座、桥面和附属设施等开工1、审查分部、分项工程施工方案〔或施工工艺〕。2、复核施工放样测量资料。3、按设计和施工要求对施工过程进展监视检查〔包括试验检查〕。4、按设计和验收要求对工程质量进展检查和验收。5、对隐蔽工程、重点部位或关键工程工序进展旁站。6、对施工中的质量问题进展处理。1、审查开工技术〔成桥后的测量资料、各项试验检验资料等〕。2、整理监理资料。3、参加开工验收。2、整理监理资料。3、参加开工验收。墙面清扫填补缝隙、部分刮腻子墙面毛化处理封底漆防水砂浆层罩面漆喷涂钢筋混凝土施工监理流程装饰工程监理流程工程材料报验配合比设计钢筋、模板制安现场拌制混凝土混凝土浇筑、养护钢筋、模板及混凝土工程验收检查原材料出厂质量证明见证取样检测见证取样检测或平行检验支架、模板制安检查钢筋制安检查配合比、和易性、塌落度检查旁站、巡视检查按规定的频率见证取样检测或平行检验组织验收防水施工监理流程施工准备工作审查→基层验收→涂刷底胶检查→转角及细部等部位增加涂膜检查→涂布防水涂料式铺贴防水卷材检查验收→见证闭水试...
