地下聚氨酯防水涂料冷作业施工工艺VIP免费

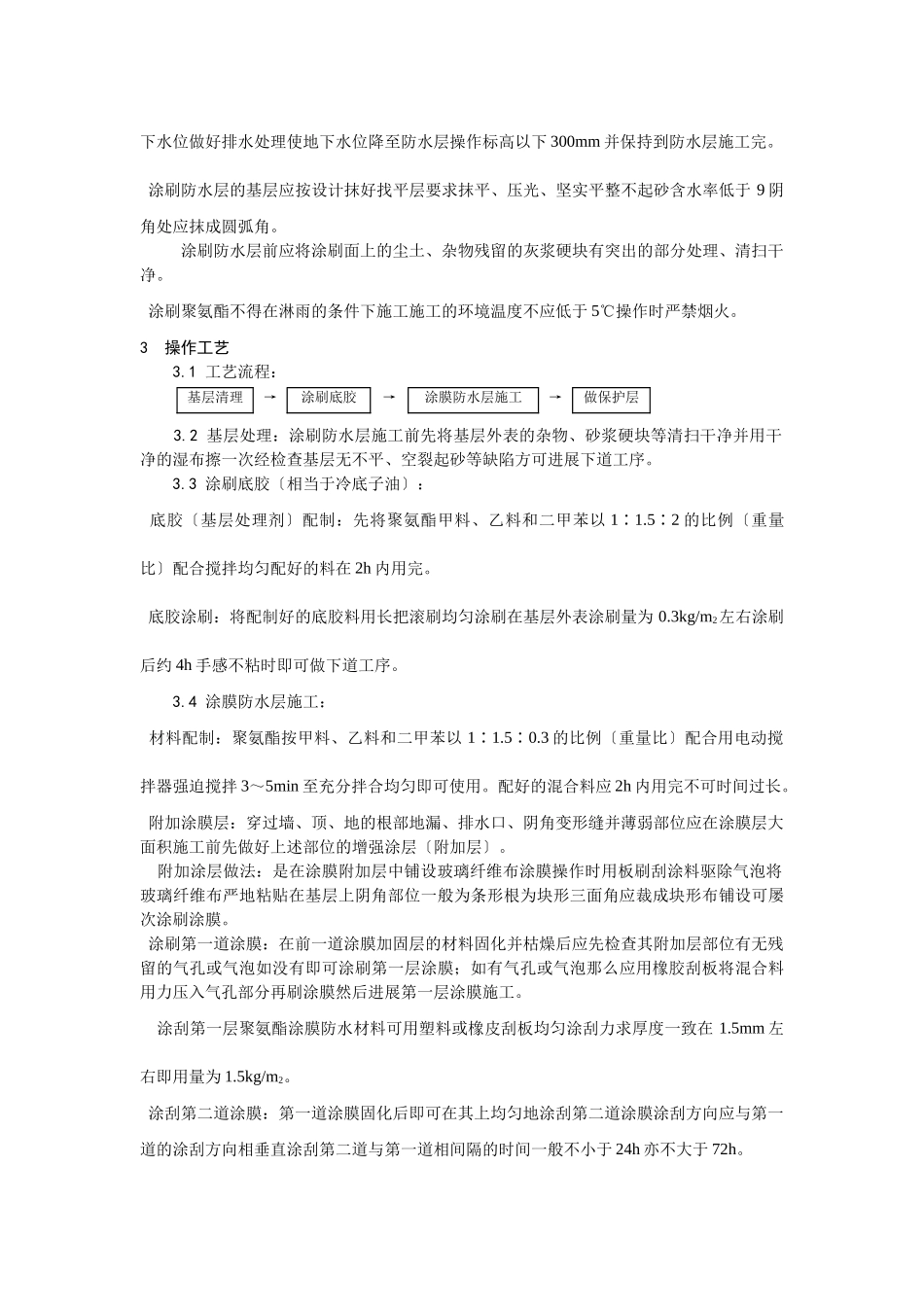

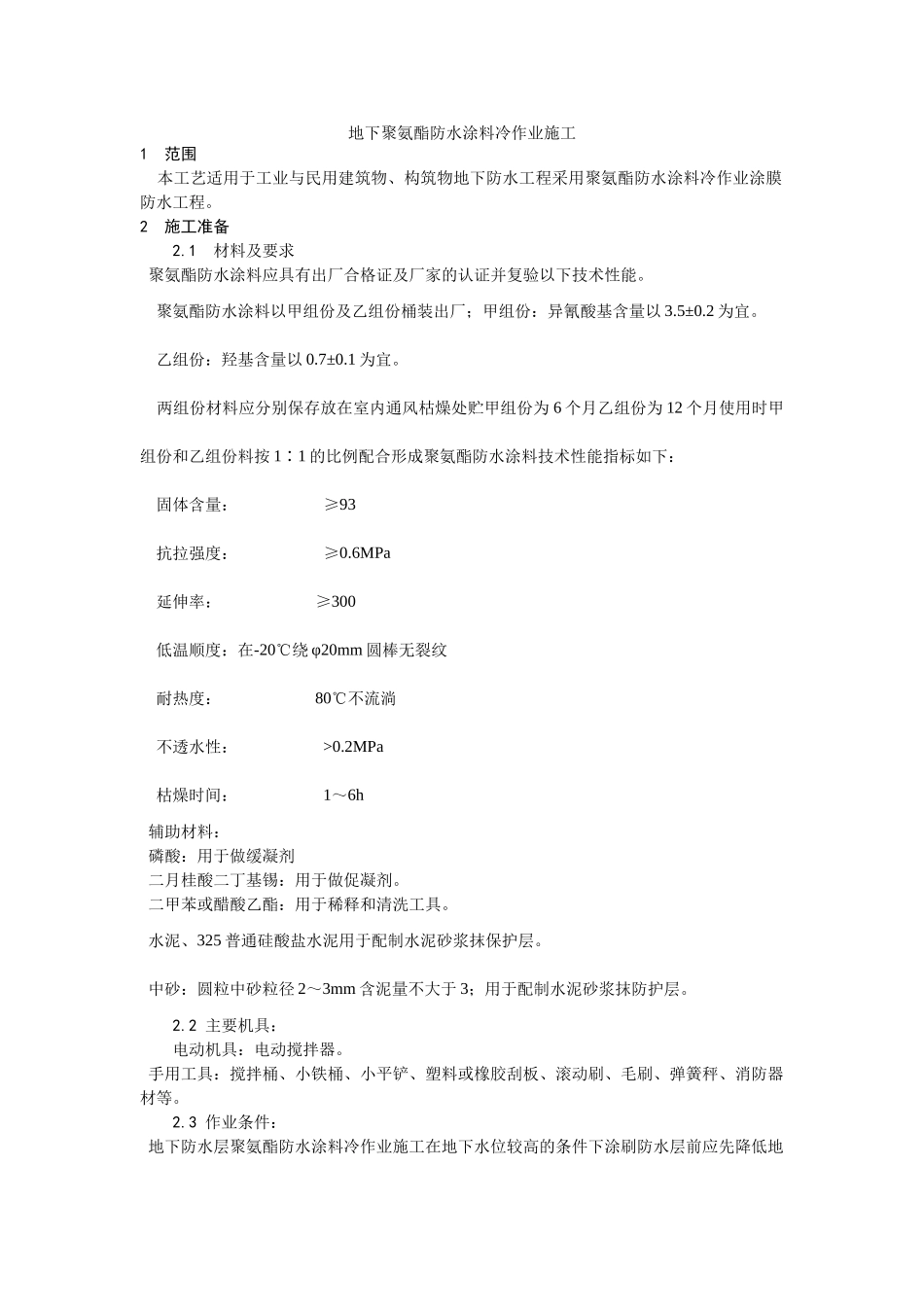

地下聚氨酯防水涂料冷作业施工1范围本工艺适用于工业与民用建筑物、构筑物地下防水工程采用聚氨酯防水涂料冷作业涂膜防水工程。2施工准备2.1材料及要求聚氨酯防水涂料应具有出厂合格证及厂家的认证并复验以下技术性能。聚氨酯防水涂料以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3.5±0.2为宜。乙组份：羟基含量以0.7±0.1为宜。两组份材料应分别保存放在室内通风枯燥处贮甲组份为6个月乙组份为12个月使用时甲组份和乙组份料按1∶1的比例配合形成聚氨酯防水涂料技术性能指标如下：固体含量：≥93抗拉强度：≥0.6MPa延伸率：≥300低温顺度：在-20℃绕φ20mm圆棒无裂纹耐热度：80℃不流淌不透水性：>0.2MPa枯燥时间：1～6h辅助材料：磷酸：用于做缓凝剂二月桂酸二丁基锡：用于做促凝剂。二甲苯或醋酸乙酯：用于稀释和清洗工具。水泥、325普通硅酸盐水泥用于配制水泥砂浆抹保护层。中砂：圆粒中砂粒径2～3mm含泥量不大于3；用于配制水泥砂浆抹防护层。2.2主要机具：电动机具：电动搅拌器。手用工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。2.3作业条件：地下防水层聚氨酯防水涂料冷作业施工在地下水位较高的条件下涂刷防水层前应先降低地下水位做好排水处理使地下水位降至防水层操作标高以下300mm并保持到防水层施工完。涂刷防水层的基层应按设计抹好找平层要求抹平、压光、坚实平整不起砂含水率低于9阴角处应抹成圆弧角。涂刷防水层前应将涂刷面上的尘土、杂物残留的灰浆硬块有突出的部分处理、清扫干净。涂刷聚氨酯不得在淋雨的条件下施工施工的环境温度不应低于5℃操作时严禁烟火。3操作工艺3.1工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层3.2基层处理：涂刷防水层施工前先将基层外表的杂物、砂浆硬块等清扫干净并用干净的湿布擦一次经检查基层无不平、空裂起砂等缺陷方可进展下道工序。3.3涂刷底胶〔相当于冷底子油〕：底胶〔基层处理剂〕配制：先将聚氨酯甲料、乙料和二甲苯以1∶1.5∶2的比例〔重量比〕配合搅拌均匀配好的料在2h内用完。底胶涂刷：将配制好的底胶料用长把滚刷均匀涂刷在基层外表涂刷量为0.3kg/m2左右涂刷后约4h手感不粘时即可做下道工序。3.4涂膜防水层施工：材料配制：聚氨酯按甲料、乙料和二甲苯以1∶1.5∶0.3的比例〔重量比〕配合用电动搅拌器强迫搅拌3～5min至充分拌合均匀即可使用。配好的混合料应2h内用完不可时间过长。附加涂膜层：穿过墙、顶、地的根部地漏、排水口、阴角变形缝并薄弱部位应在涂膜层大面积施工前先做好上述部位的增强涂层〔附加层〕。附加涂层做法：是在涂膜附加层中铺设玻璃纤维布涂膜操作时用板刷刮涂料驱除气泡将玻璃纤维布严地粘贴在基层上阴角部位一般为条形根为块形三面角应裁成块形布铺设可屡次涂刷涂膜。涂刷第一道涂膜：在前一道涂膜加固层的材料固化并枯燥后应先检查其附加层部位有无残留的气孔或气泡如没有即可涂刷第一层涂膜；如有气孔或气泡那么应用橡胶刮板将混合料用力压入气孔部分再刷涂膜然后进展第一层涂膜施工。涂刮第一层聚氨酯涂膜防水材料可用塑料或橡皮刮板均匀涂刮力求厚度一致在1.5mm左右即用量为1.5kg/m2。涂刮第二道涂膜：第一道涂膜固化后即可在其上均匀地涂刮第二道涂膜涂刮方向应与第一道的涂刮方向相垂直涂刮第二道与第一道相间隔的时间一般不小于24h亦不大于72h。涂刮第三道涂膜：涂刮与第二道涂膜一样但涂刮方向应与其垂直。稀撒石碴：在第三道涂膜固化之前在其外表稀撒粒径约2mm的石碴加强涂膜层与其保护层的粘结作用。3.5涂膜保护层：最后一道涂膜固化枯燥后即可根据建筑设计要求的适宜形式一般抹水泥泵浆。平面可浇筑细石混凝土保护层。4质量4.1保证工程：涂膜防水材料及加层玻璃布性能必须符合设计和有关规定。并有合格证、试验。涂膜防水层及其部分应加强的变形缝、预埋件处、阴角部位的做法必须符合设计要求和施工的规定不得渗漏水。4.2根本工程：涂膜防水的基层应结实外表干净实平整阴角呈圆弧形底胶涂层应均匀无漏涂。附加涂膜层的涂刷、搭接、收头应按设计要求粘结必须结实接缝封闭严无损伤、空鼓等缺陷。聚氯酯涂膜防水层、涂膜厚...
