卸煤沟监理细则(26)(1)VIP免费

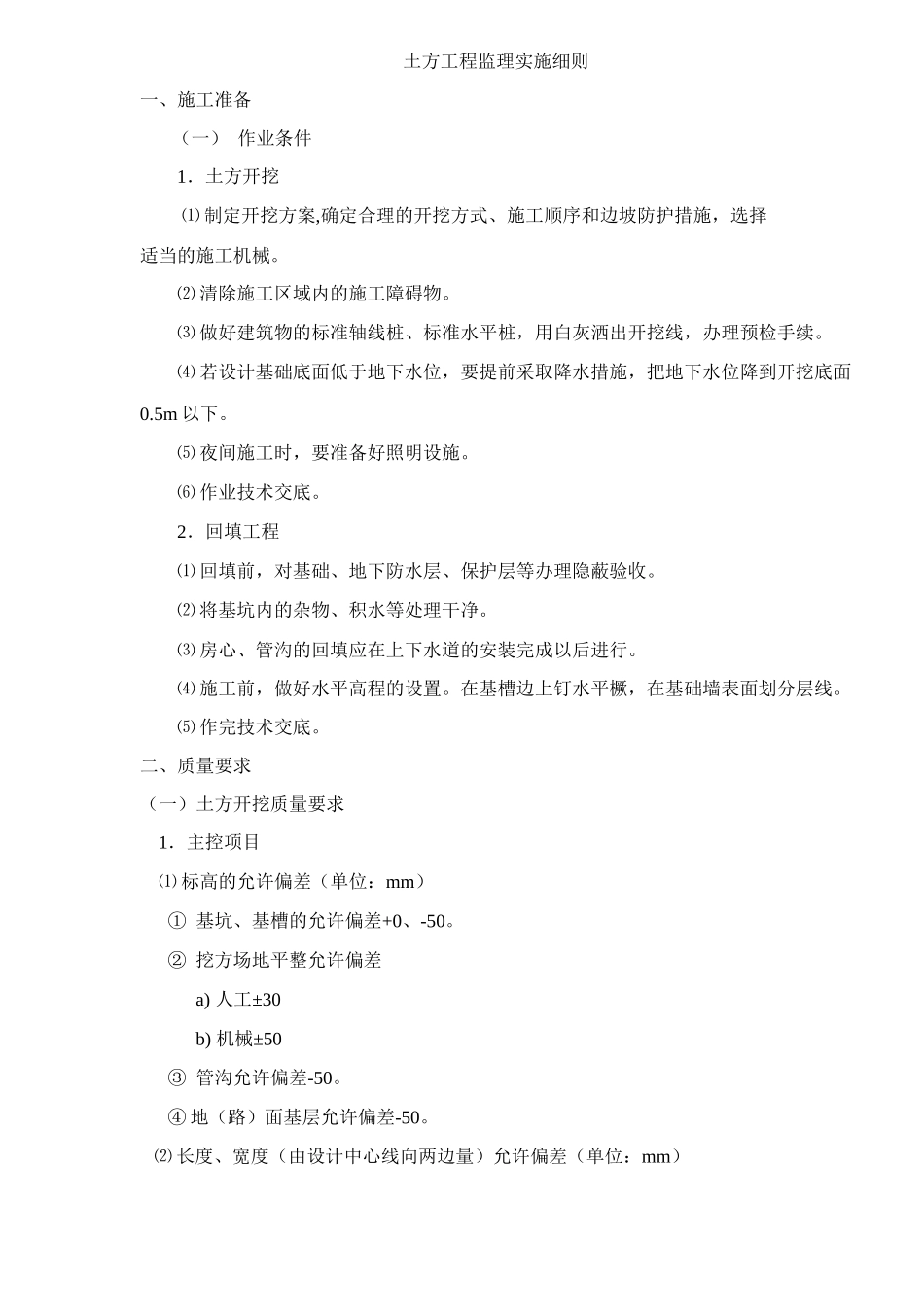

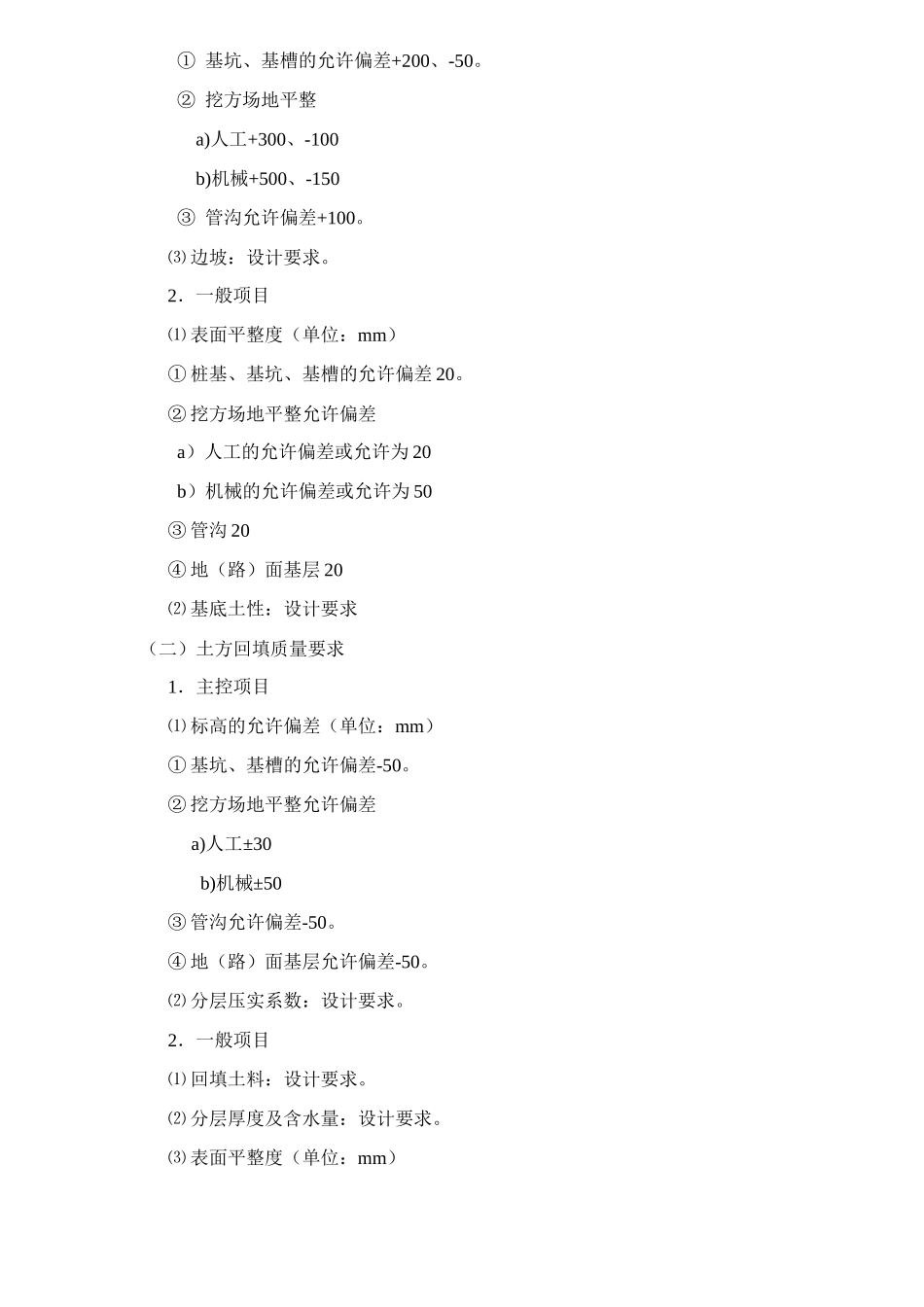

卸煤沟监理细则目录一、工程概况二、土方工程监理实施细则三、钢筋工程监理实施细则四、模板工程监理实施细则五、砼工程监理实施细则六、砌筑工程监理实施细则工程概况本工程为山西省大同煤矿集团资源综合利用热电厂－输煤系统。输煤系统包括：汽车卸煤沟、储煤筒仓、碎煤机室、输煤栈桥转运站、输煤综合楼、输煤栈桥等工程。输煤系统建筑位于热电厂南部，沿东西走向布置，输煤入口在厂区西南角，由主厂房南面靠东侧进入除氧煤仓间。地下结构最深处达11.65米,地上结构最高处达45米；输煤栈桥长580米，卸煤沟长92.8米,宽15.3米；储煤筒仓两个，筒仓直径22米；输煤栈桥转运站四个；输煤系统全部建筑工程均采用钢筋混凝土结构。建筑物使用功能是为主厂房输送燃煤。土方工程监理实施细则一、施工准备（一）作业条件1．土方开挖⑴制定开挖方案,确定合理的开挖方式、施工顺序和边坡防护措施，选择适当的施工机械。⑵清除施工区域内的施工障碍物。⑶做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，办理预检手续。⑷若设计基础底面低于地下水位，要提前采取降水措施，把地下水位降到开挖底面0.5m以下。⑸夜间施工时，要准备好照明设施。⑹作业技术交底。2．回填工程⑴回填前，对基础、地下防水层、保护层等办理隐蔽验收。⑵将基坑内的杂物、积水等处理干净。⑶房心、管沟的回填应在上下水道的安装完成以后进行。⑷施工前，做好水平高程的设置。在基槽边上钉水平橛，在基础墙表面划分层线。⑸作完技术交底。二、质量要求（一）土方开挖质量要求1．主控项目⑴标高的允许偏差（单位：mm）①基坑、基槽的允许偏差+0、-50。②挖方场地平整允许偏差a)人工±30b)机械±50③管沟允许偏差-50。④地（路）面基层允许偏差-50。⑵长度、宽度（由设计中心线向两边量）允许偏差（单位：mm）①基坑、基槽的允许偏差+200、-50。②挖方场地平整a)人工+300、-100b)机械+500、-150③管沟允许偏差+100。⑶边坡：设计要求。2．一般项目⑴表面平整度（单位：mm）①桩基、基坑、基槽的允许偏差20。②挖方场地平整允许偏差a）人工的允许偏差或允许为20b）机械的允许偏差或允许为50③管沟20④地（路）面基层20⑵基底土性：设计要求（二）土方回填质量要求1．主控项目⑴标高的允许偏差（单位：mm）①基坑、基槽的允许偏差-50。②挖方场地平整允许偏差a)人工±30b)机械±50③管沟允许偏差-50。④地（路）面基层允许偏差-50。⑵分层压实系数：设计要求。2．一般项目⑴回填土料：设计要求。⑵分层厚度及含水量：设计要求。⑶表面平整度（单位：mm）①桩基、基坑、基槽的允许偏差20。②挖方场地平整允许偏差a)人工20b)机械30③管沟20④地（路）面基层20三、工艺流程（一）土方开挖测量放线、验线→开挖→修槽→钎探→验槽（二）回填工程分层回填夯实→取样试验→至设计高程四、操作工艺（一）开挖1．人工开挖浅基础、管沟等一般顺序为：测量放线→切线分层开挖→修坡→整平挖土自上而下水平分段进行，每层0.3米左右，边挖边检查槽宽，至设计标高后，统一进行修坡清底。相邻基坑开挖时，要按照先深后浅或同时进行开挖的原则施工。2．机械开挖一般深度2m以内的大面积开挖，宜采用推土机或装载机推土和装土；对长度和宽度较大的大面积土方一次开挖，可采用铲土机铲土；对面积大且深的基坑，宜分层开挖。一般机械土方开挖由翻斗汽车配合运土。机械开挖时，要配合少量人工清土，将机械挖不到的地方运到机械作业半径内，由机械运走。机械开挖在接近槽底时，用水准仪控制标高，预留20-30cm土层人工开挖，以防止超挖。3．开挖到距槽底50cm以内后测量人员测出距槽底50cm的水平标志线，然后在槽帮上或基坑底部钉上小木桩，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。4．土方开挖完毕后，对基底要进行钎探。若设计无特殊说明，钎探布置按下表执行。规定打钎使用轻便触探器，轻便触探器主要有尖锥头、触探杆、穿心锤三部分组成。穿心锤重10kg，钎杆直径Ф25，净用长度1.8m左右。打钎时，穿心锤落距为50cm，使其自由下落，将触探杆打入土层中，每打入30cm，记录一次锤击数。直至打入1....
