呼和浩特城市广场工程室外工程施工组织设计方案(43页)VIP免费

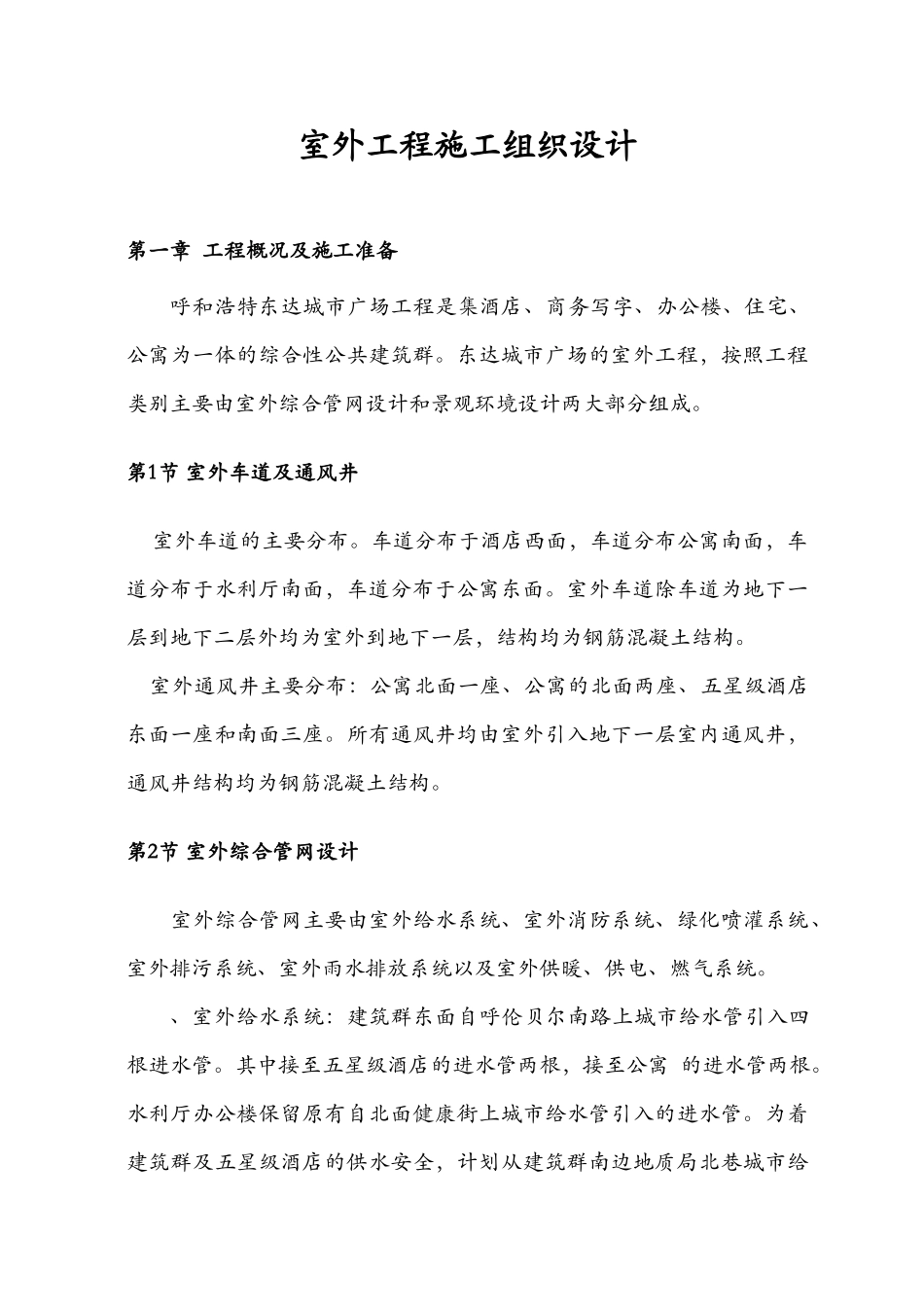

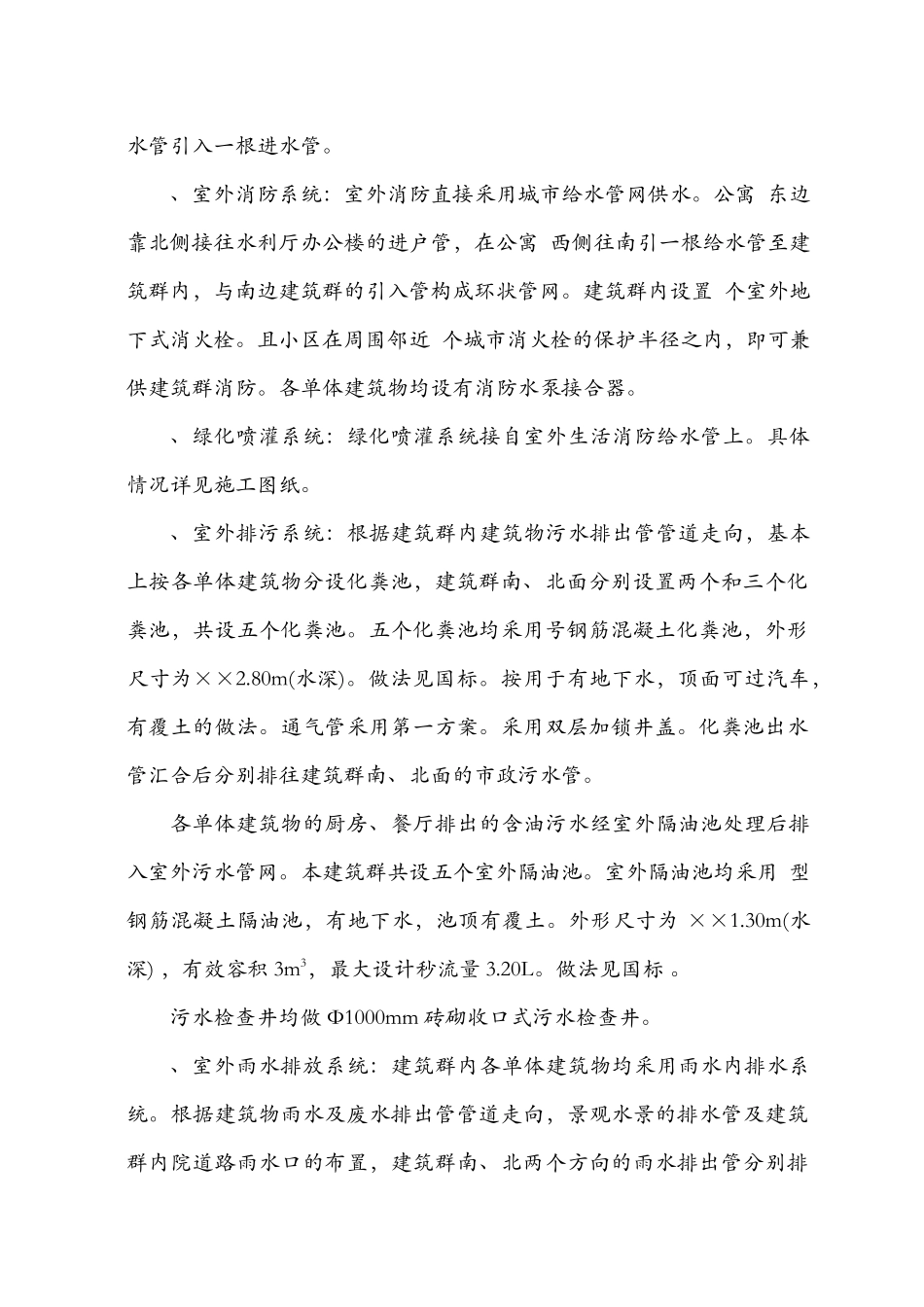

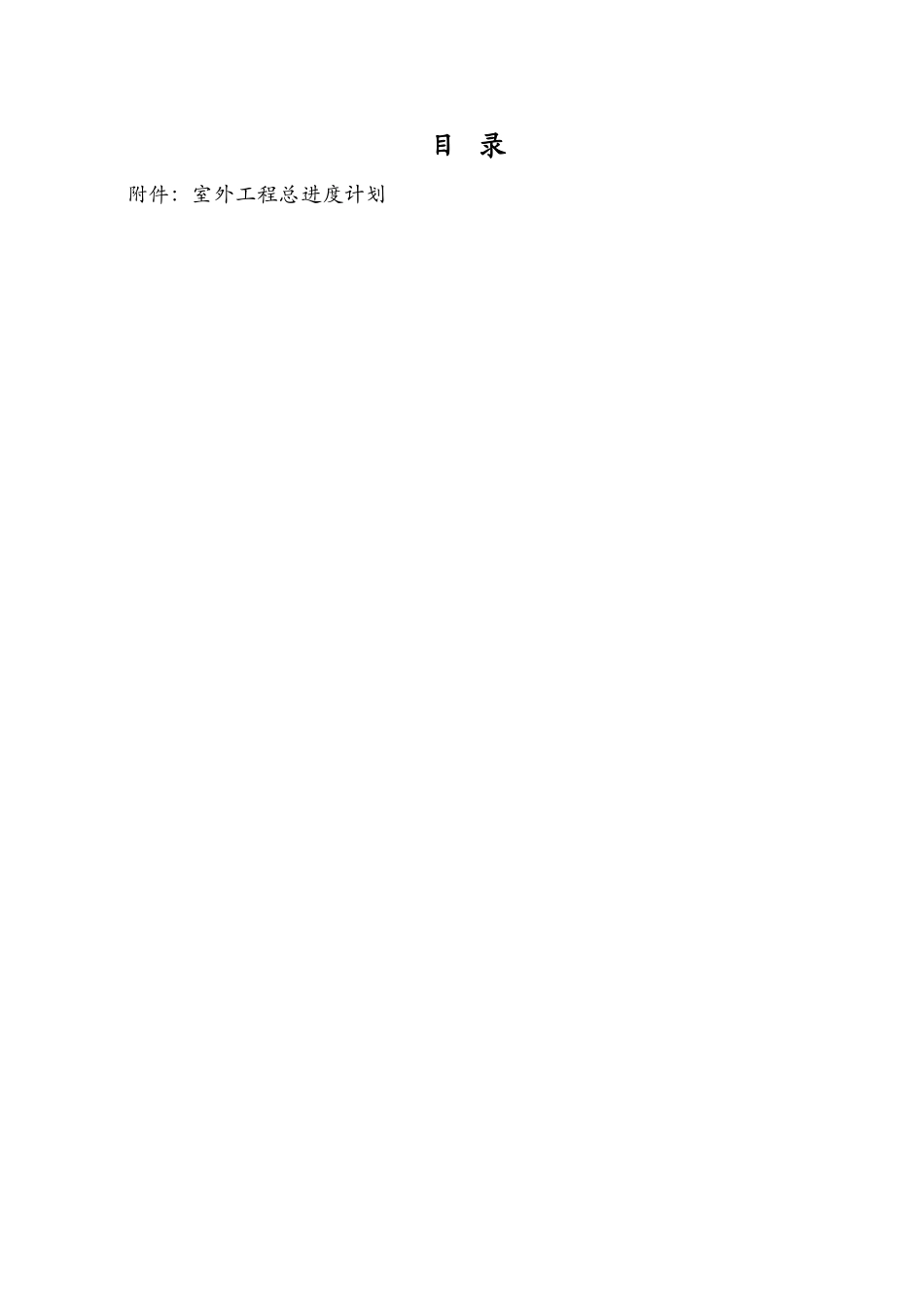

目录附件：室外工程总进度计划室外工程施工组织设计第一章工程概况及施工准备呼和浩特东达城市广场工程是集酒店、商务写字、办公楼、住宅、公寓为一体的综合性公共建筑群。东达城市广场的室外工程，按照工程类别主要由室外综合管网设计和景观环境设计两大部分组成。第1节室外车道及通风井室外车道的主要分布。车道分布于酒店西面，车道分布公寓南面，车道分布于水利厅南面，车道分布于公寓东面。室外车道除车道为地下一层到地下二层外均为室外到地下一层，结构均为钢筋混凝土结构。室外通风井主要分布：公寓北面一座、公寓的北面两座、五星级酒店东面一座和南面三座。所有通风井均由室外引入地下一层室内通风井，通风井结构均为钢筋混凝土结构。第2节室外综合管网设计室外综合管网主要由室外给水系统、室外消防系统、绿化喷灌系统、室外排污系统、室外雨水排放系统以及室外供暖、供电、燃气系统。、室外给水系统：建筑群东面自呼伦贝尔南路上城市给水管引入四根进水管。其中接至五星级酒店的进水管两根，接至公寓的进水管两根。水利厅办公楼保留原有自北面健康街上城市给水管引入的进水管。为着建筑群及五星级酒店的供水安全，计划从建筑群南边地质局北巷城市给水管引入一根进水管。、室外消防系统：室外消防直接采用城市给水管网供水。公寓东边靠北侧接往水利厅办公楼的进户管，在公寓西侧往南引一根给水管至建筑群内，与南边建筑群的引入管构成环状管网。建筑群内设置个室外地下式消火栓。且小区在周围邻近个城市消火栓的保护半径之内，即可兼供建筑群消防。各单体建筑物均设有消防水泵接合器。、绿化喷灌系统：绿化喷灌系统接自室外生活消防给水管上。具体情况详见施工图纸。、室外排污系统：根据建筑群内建筑物污水排出管管道走向，基本上按各单体建筑物分设化粪池，建筑群南、北面分别设置两个和三个化粪池，共设五个化粪池。五个化粪池均采用号钢筋混凝土化粪池，外形尺寸为××2.80m(水深)。做法见国标。按用于有地下水，顶面可过汽车，有覆土的做法。通气管采用第一方案。采用双层加锁井盖。化粪池出水管汇合后分别排往建筑群南、北面的市政污水管。各单体建筑物的厨房、餐厅排出的含油污水经室外隔油池处理后排入室外污水管网。本建筑群共设五个室外隔油池。室外隔油池均采用型钢筋混凝土隔油池，有地下水，池顶有覆土。外形尺寸为××1.30m(水深)，有效容积3m3，最大设计秒流量3.20L。做法见国标。污水检查井均做Φ1000mm砖砌收口式污水检查井。、室外雨水排放系统：建筑群内各单体建筑物均采用雨水内排水系统。根据建筑物雨水及废水排出管管道走向，景观水景的排水管及建筑群内院道路雨水口的布置，建筑群南、北两个方向的雨水排出管分别排往小区南、北面的市政雨水管。除雨水检查井做Φ1250mm，其余均做Φ1000mm砖砌收口式雨水检查井。雨水口为边沟式雨水口，深度≤1m。、室外供暖、供电、燃气系统。第3节室外景观环境设计室外景观设计由加拿大景观设计公司提供，按照施工部位主要分为，北面主要由水利厅北广场、公寓北广场组成，南面主要由叠水喷泉、组合花坛、东区入口、酒店大堂入口及标志旗杆、青铜地雕旱喷泉，南面主要由主题雕像喷泉、酒店南广场。西面主要由健身广场和铺地组成。中部广场主要由水利厅南广场、临水景观广场、树阵广场。第4节施工准备在室外工程开工以前，要作好各方面的施工准备工作，其中需要现场解决的问题有：垂直运输设备的拆除、办公区和生活区的拆迁、临时设施及小型构筑物的拆除等。一、需要建设单位支持并协调解决的问题如下：、建筑群西面：城市供暖管道的拆除、围墙的拆除。、建筑群北面：施工现场围墙的外移、给水与城市供水的接口、雨污排放系统和城市雨污管网接口时对城市道路的破坏。、建筑群东面：施工现场围墙的外移、售楼部的拆迁。、建筑群南面：施工现场围墙的外移、雨污排放系统和城市雨污管网接口时对城市道路的破坏。、与市政部门接洽，并收集关于城市雨污排放、供电、供暖、供水、然气等的第一手资料。二、组织土建和安装工区对图纸进行会审，对市政提供的标高进行复核，根据图纸提供的标高与现场实际测量标高对比，是否...
